几何公差带具有形状课件VIP免费

几何公差带具有形状课件_第1页
1/24

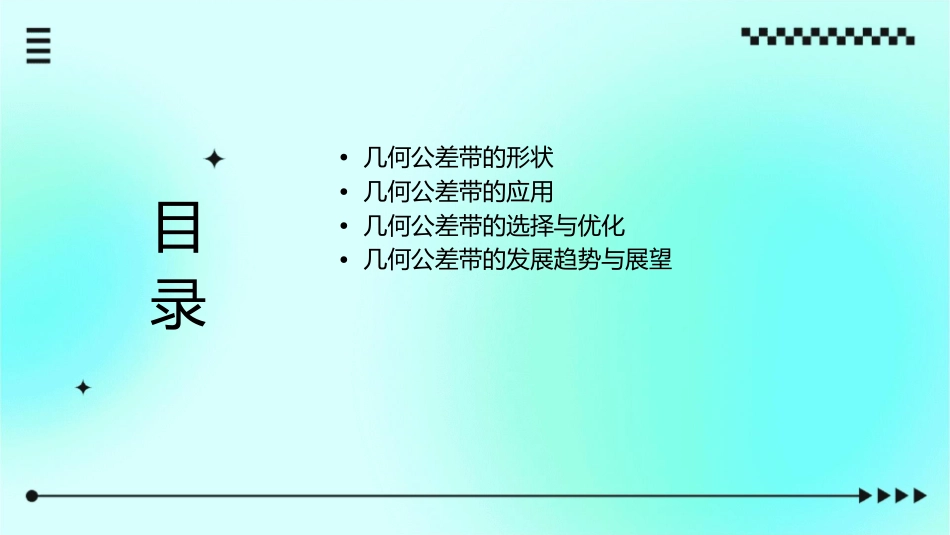

几何公差带具有形状课件_第2页
2/24
几何公差带具有形状课件_第3页
3/24
ONEKEEPVIEW几何公差带具有形状课件•几何公差带的形状•几何公差带的应用目•几何公差带的选择与优化•几何公差带的发展趋势与展望录01PART几何公差带概述定义与特性定义几何公差带是指在零件的几何要素上允许的形状、大小、方向或位置的变动范围,用以控制零件加工后实际形状、大小、方向或位置与理想形状、大小、方向或位置之间的差异。特性几何公差带具有方向性、大小可变性、形状可变性等特性,这些特性决定了零件加工的精度和互换性。几何公差带的分类010203按形状分类按方向分类按位置分类分为圆形、椭圆形、长圆形等。分为平行度公差带、垂直度公差带、倾斜度公差带等。分为位置度公差带、同轴度公差带等。几何公差带的重要性提高零件加工精度提高产品质量通过合理设置几何公差带,可以控制零件加工过程中的误差,从而提高零件的加工精度。合理的几何公差带设置可以减小零件在使用过程中的磨损和变形,从而提高产品的质量和寿命。保证零件互换性在机械制造中,零件的互换性是必不可少的。通过设置合理的几何公差带,可以保证零件在装配过程中的互换性,提高生产效率。02PART几何公差带的形状线性几何公差带总结词线性几何公差带是指具有直线形状的公差带,用于限制两个平面之间的角度偏差。详细描述线性几何公差带通常用于两平面之间的角度偏差限制,以确保两平面之间的角度符合设计要求。它通常由两条平行线表示,这两条平行线之间的距离即为公差值。圆几何公差带总结词圆几何公差带是指具有圆形形状的公差带,用于限制圆柱体或圆孔的直径偏差。详细描述圆几何公差带通常用于圆柱体或圆孔的直径偏差限制,以确保其直径符合设计要求。它通常由一个圆环表示,圆环的宽度即为公差值。椭圆几何公差带总结词椭圆几何公差带是指具有椭圆形形状的公差带,用于限制复杂形状的尺寸偏差。详细描述椭圆几何公差带通常用于复杂形状的尺寸偏差限制,如椭圆孔或不规则形状的零件。它通常由一个椭圆环表示,椭圆环的长短轴即为公差值。其他形状的几何公差带总结词除了线性、圆形和椭圆形几何公差带外,还有许多其他形状的几何公差带,如矩形、多边形等。详细描述这些其他形状的几何公差带通常用于特殊情况下的尺寸偏差限制,如需要限制矩形孔或多边形零件的尺寸偏差。它们通常由相应的形状表示,并标注相应的公差值。03PART几何公差带的应用在机械制造中的应用机械零件的加工和装配需要精确控制零件的几何形状、尺寸和相互位置关系,以确保机器的正常运行和性能。几何公差带的应用可以帮助确定零件加工和装配过程中的公差范围,从而确保零件的互换性和装配精度。在机械制造中,几何公差带的应用可以减少废品和次品的产生,提高生产效率和产品质量。在电子制造中的应用在电子制造中,几何公差带的应用对于确保电子产品的质量和性能至关重要。在电子制造中,几何公差带的应用还可以提高生产效率和降低生产成本。例如,在集成电路的制造中,几何公差带可以帮助确定芯片上元件的位置和尺寸,以确保电路的正常工作。在其他领域的应用01除了在机械和电子制造领域的应用外,几何公差带还广泛应用于航空航天、汽车、船舶、医疗器械等其他领域。02在这些领域中,几何公差带的应用可以帮助确保产品的质量和安全性,提高产品的性能和可靠性。04PART几何公差带的选择与优化选择合适的几何公差带根据零件的功能需求选择合适的几何公差带形状,如直线、圆、圆柱等。考虑零件的制造工艺和加工方分析零件的装配关系和配合性质,以确保所选的几何公差带能够满足装配精度要求。法,以确保所选的几何公差带能够满足制造精度要求。优化几何公差带的参数根据实际加工条件和精度要求,调整几何公差带的参数,如中心距、半径、角度等。考虑零件的加工误差和装配误差,对几何公差带的参数进行优化,以提高零件的互换性和装配精度。利用计算机辅助设计软件进行模拟分析和优化,以实现更精确的几何公差带参数设计。提高几何公差带的精度采用先进的加工设备和工艺方法,提高零件的制造精度和表面质量。通过合理的热处理和表面处理工加强检测和测量手段,对零件进行全面的检测和测量,确保几何公差带的精度和质量。艺...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

几何公差带具有形状课件
