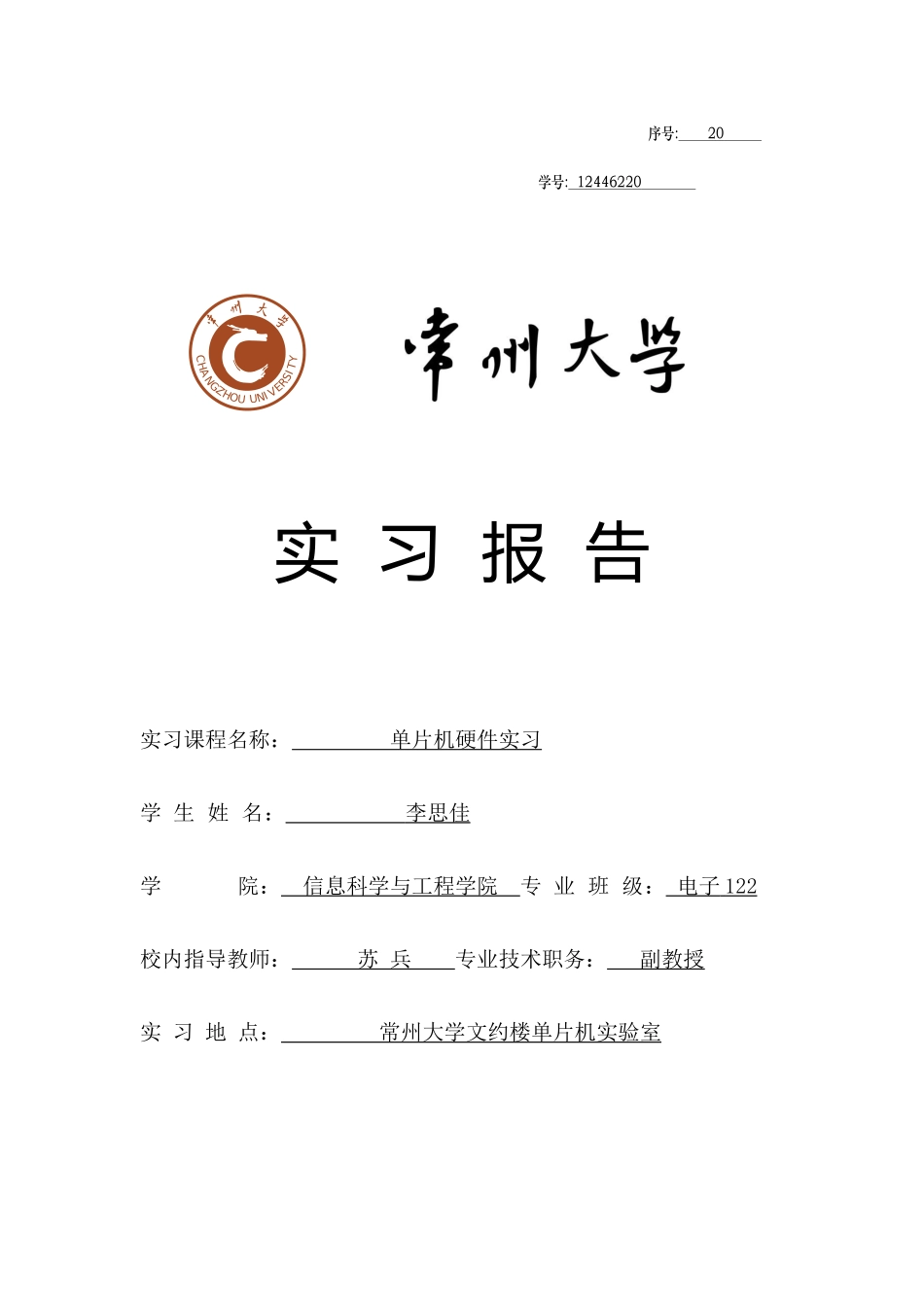

序号:20学号:12446220实习报告实习课程名称：单片机硬件实习学生姓名：李思佳学院：信息科学与工程学院专业班级：电子122校内指导教师：苏兵专业技术职务：副教授实习地点：常州大学文约楼单片机实验室CHANGZHOUUNIVERSITY实习时间：2015年6月29日2015年7月10日一、实习题目交通灯控制设计二、实习目的本次实习的目的在于加深对MCS-51单片机的理解，初步掌握单片机应用系统的设计方法；掌握常用接口芯片的正确使用方法；强化单片机应用电路的设计与分析能力；提高学生在单片机应用方面的实践技能；培育学生综合运用理论知识解决问题的能力，力求实现理论结合实际，学以至用的原则三、实习任务及内容设计内容：利用双色LED显示电路，和四位静态数码管显示电路模拟十字路口交通信号灯。4位LED数码管显示时间，双显示红绿灯状态。熟悉交通信号灯控制逻辑。设计一个十字路口的交通灯色LED灯控制电路，要求南北方向和东西方向两个交叉路口的车辆交替运行。每次绿灯变红灯时,要求黄灯先亮3S,才能变换运行车辆。东西方向、南北方向车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用数码管显示器进行显示（采用倒计时的方法）。考虑到特殊车辆情况，设置紧急转换开头。设计目标：1.进一步掌握键盘显示电路的编程方法。2.进一步掌握定时器和中断的使用和编程方法。四、电路图设计1、数码管显示部分采用四位一体共阴数码管，分别显示西和北的剩余时间，A到G为码段控制端口，1到4为片选端口。数码段显示部分通过74LS245接单片机管脚的P0口，片选部分由P2.0到P2.1提供,具体的共阴数码管见图。其中P2.1控制北边和西边剩余时间的十位数的显示；P2.0控制北边和西边剩余时间的个位数的显示。2晶体管显示部分由于对称性，设计时只设计了西北两个方向。由红黄绿按要求显示。用P1端口作为输出端口，用P1.2到P1.7端口分别控制西和北两组灯的状态，低电平点亮，具体端口功能如下:P1.2控制北边红灯的亮灭；P1.3控制北边黄灯的亮灭；P1.4控制北边绿灯的亮灭；P1.5控制东边红灯的亮灭；P1.6控制东边黄灯的亮灭；P1.7控制东边绿灯的亮灭。五、设计方案开始设置定时常数12开外中断初始状态，东西南北均为红灯状态1南北绿灯，东西红灯，四个方向LED数码管开始倒计时。状态2南北数码管时间为3s时，南北黄灯亮3s，东西仍为红灯。状态3东西绿灯通车，南北红灯，四个方向LED开始倒计时。状态4东西数码管时间为3s时，东西黄灯亮3s，南北仍为红灯。中断入口保护现场东西南北都亮红灯并清除LED数码管数字显示。恢复现场中断返回六、硬件电路设计单片机实验箱实际电路运行情况：状态1状态2状态3状态4中断状态七、系统调试首先，我们想实现的功能是红绿黄灯交替，采用mcs-51单片机的功能，由于汇编语言较为复杂，所以我们采用了较为简单的C语言来编程，红绿黄灯的变化也较为简单，所以就很快就实现了功能，但是我们发现在实际情况中，红灯到绿灯的过程中是不需要经过黄灯的，这就要求红灯和绿灯计时时间分开，红灯和绿灯发生变化是倒计时到0时，自动跳转的，所以我们将绿灯的计时提前3s进入0，然后进入黄灯倒计时，在黄灯倒计时结束时，红灯计时也结束，进入下一个状态。第二部分就是数码管，由于不清楚数码管的接口地址，我们花了很多时间测试，在之后的调试中便没有遇到太大的问题。最后实现了红绿灯交替，绿灯变红灯之间黄灯亮3s，并且由数码管显示倒计时。至此，所有功能都已实现。八、实习总结此次课程设计我一共花了差不多两周的时间，其中差不多有一周时间里面我是在重新学习关于单片机的知识的。此次课程设计难的地方就是对程序的编写难，很多地方都不怎么懂，所以我是看了蛮多的视频之后才开始编写程序的。在编写的过程中运用到了蛮多老师以前讲的知识，中断，定时器，延迟程序，函数声明，位声明等，很的新东西。同时经过两周的学习我也学会了不少东西。至于软件设计与调试，我觉得它主要考验你的思维逻辑能力及你对指令的熟悉程度。可以说再整个软件设计过程中，我不仅学会了延时的两种方法，即软件延时和硬件延时，还掌握数码管的两种显示方式（即动态显示与静态显示）及其如何选择。当然，通过几次反...
