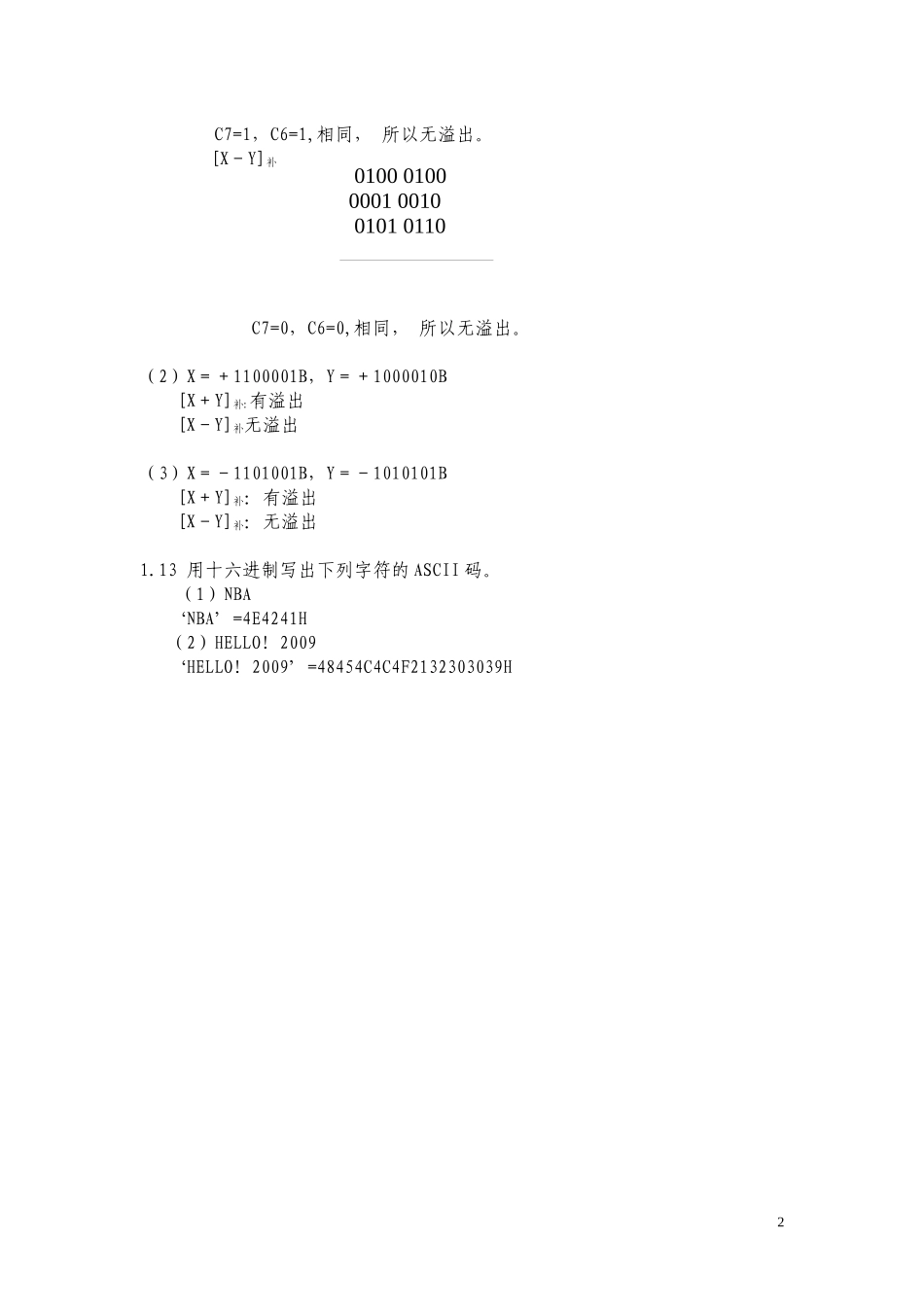

0100010011101110100110010作业题及答案第1章1.9完成下列数制的转换。（1）1011.1101B＝（11.8125）D＝（B.D）H（2）110.101B＝（6.625）D＝（6.A）H（3）166.25＝（10100110.0100）B＝（A6.4）H（4）1011011.101B＝（5B.A）H＝（10010001.011000100101）BCD（5）100001100011.01000101BCD＝（863.45）D1.10写出下列真值对应的原码、反码和补码。（1）＋1100110B【＋1100110B】原码=66H【＋1100110B】反吗=66H【＋1100110B】补码=66H（2）－1000100B【－1000100B】原码=C4H【－1000100B】反码=BBH【－1000100B】补码=BCH（3）－86【－86】原码=D6H【－86】反码=A9H【－86】补码=AAH1.11写出下列机器数分别作为原码、反码和补码时，其表示的真值分别是多少？（1）01101110B+110(6EH)（2）10110101B-53(35H),-74(-4AH),-75(-4BH)1.12已知X和Y的真值，试分别计算[X＋Y]补和[X－Y]补，并指出是否产生溢出（设补码均用8位二进制表示）。（1）X＝＋1000100B，Y＝－0010010BX补=01000100B,Y补=11101110B[X＋Y]补:1010001000001001001010110C7=1，C6=1,相同，所以无溢出。[X－Y]补C7=0，C6=0,相同，所以无溢出。（2）X＝＋1100001B，Y＝＋1000010B[X＋Y]补:有溢出[X－Y]补无溢出（3）X＝－1101001B，Y＝－1010101B[X＋Y]补：有溢出[X－Y]补：无溢出1.13用十六进制写出下列字符的ASCII码。（1）NBA‘NBA’=4E4241H（2）HELLO！2009‘HELLO！2009’=48454C4C4F2132303039H2第2章2.680C51单片机的EA信号有何功能？在使用80C31和89C51单片机时，EA信号应如何处理？答：EA是访问外部程序存储器选通信号。当其为低电平时，对ROM的读操作限定为外部存储器；当其为高电平时，对ROM的读操作是从内部开始的，当PC值大于内部程序存储器地址范围时，CPU自动转向读外部程序存储器。80C31单片机片内无ROM，应将EA引脚固定接低电平，以迫使系统全部执行片外程序存储器程序。89C51单片机应将EA引脚接+5V电源。2.9系统复位后，CPU使用哪一组工作寄存器？它们的地址是什么？如何改变当前工作寄存器组？答：系统复位后，CPU使用0组寄存器，它们的地址分别是：R0--R7:00H—07H.可以通过改变PSW寄存器的PSW.4和PSW.3两位的值来改变工作寄存器组。2.1080C51单片机具有很强的布尔（位）处理功能？共有多少单元可以位寻址？采用布尔处理有哪些优点？答：是的，80C51单片机具有很强的布尔处理功能，在内部RAM区20H—2FH的16个单元都可以位寻址；同时21个特殊功能寄存器中还有部分特殊功能寄存器可以位寻址。布尔（位）处理机，是80C5l系列单片机的突出优点之一，给“面向控制”的实际应用带来了极大的方便。布尔（位）处理机借用进位标志CY作为位累加器，在布尔运算中，CY是数据源之一，又是运算结果的存放处，位数据传送的中心。布尔（位）处理机指令系统中有专门进行位处理的指令集，利用位逻辑操作功能进行随机逻辑设计，可把逻辑表达式直接变换成软件执行，方法简便，免去了过多的数据往返传送、字节屏蔽和测试分支，大大简化了编程，节省了存储器空间，加快了处理速度，增强了实时性能。还可实现复杂的组合逻辑处理功能。所有这些，特别适用于某些数据采集、实时测控等应用系统。2.12单片机的复位方法有哪两种？复位后各寄存器及RAM中的状态如何？答：按键复位和外部脉冲复位。单片机复位后，21个寄存器中，SP=07H,P0—P3均为FFH,SBUF为不定值，其余均为0.2.1380C51单片机的PSEN、RD、WR、XTAL1和XTAL2引脚各有何作用？单片机时钟电路分别采用内部和外部振荡方式时，XTAL1和XTAL2引脚应如何连接？答：PSEN是片外程序存储器选通信号，低电平有效。3RD（片外数据存储器读选通），输出，低电平有效。WR（片外数据存储器写选通），输出，低电平有效。XTAL1和XTAL2内部振荡方式：在80C51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTALl，其输出端为引脚XTAL2。当使用芯片内部时钟时，这两根引线用于外接石英晶体和微调电容。外部振荡方式：把外部已有的时钟信号引入单片机内。该方式适宜用来使单片机的时钟信号与外部信号保持同步。外部振荡信号由XTAL1引入，XTAL2端悬空不用。4第3章3.7用指令实现下述功能...
