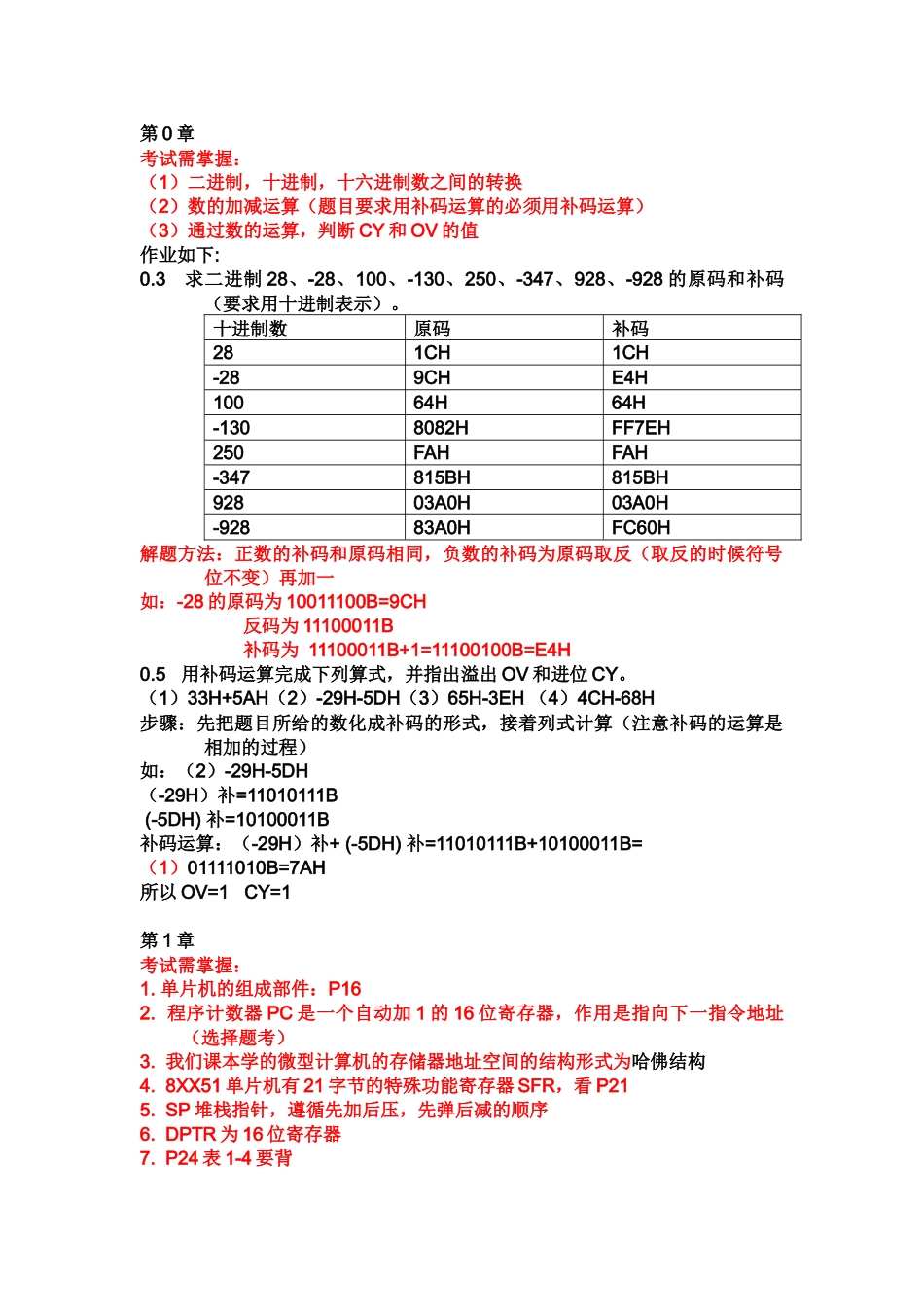

第0章考试需掌握：（1）二进制，十进制，十六进制数之间的转换（2）数的加减运算（题目要求用补码运算的必须用补码运算）（3）通过数的运算，判断CY和OV的值作业如下:0.3求二进制28、-28、100、-130、250、-347、928、-928的原码和补码（要求用十进制表示）。十进制数原码补码281CH1CH-289CHE4H10064H64H-1308082HFF7EH250FAHFAH-347815BH815BH92803A0H03A0H-92883A0HFC60H解题方法：正数的补码和原码相同，负数的补码为原码取反（取反的时候符号位不变）再加一如：-28的原码为10011100B=9CH反码为11100011B补码为11100011B+1=11100100B=E4H0.5用补码运算完成下列算式，并指出溢出OV和进位CY。（1）33H+5AH（2）-29H-5DH（3）65H-3EH（4）4CH-68H步骤：先把题目所给的数化成补码的形式，接着列式计算（注意补码的运算是相加的过程）如：（2）-29H-5DH（-29H）补=11010111B(-5DH)补=10100011B补码运算：（-29H）补+(-5DH)补=11010111B+10100011B=（1）01111010B=7AH所以OV=1CY=1第1章考试需掌握：1.单片机的组成部件：P162.程序计数器PC是一个自动加1的16位寄存器，作用是指向下一指令地址（选择题考）3.我们课本学的微型计算机的存储器地址空间的结构形式为哈佛结构4.8XX51单片机有21字节的特殊功能寄存器SFR，看P215.SP堆栈指针，遵循先加后压，先弹后减的顺序6.DPTR为16位寄存器7.P24表1-4要背8.P23会计算4种周期作业如下:1.6在单片机内部RAM中，哪些字节有位寻址，哪些没有位寻址？特殊功能寄存器SFR中哪些可以位寻址？位寻址有什么好处？P19到P201.10若单片机使用频率为6MHz的晶振，那么振荡周期，状态周期，机器周期和指令周期分别是多少?P23振荡周期=1/fosc=1/6=0.1667µs状态周期=2/fosc=2/6=0.333µs机器周期=12/fosc=12/6=2µs指令周期=(1-4机器周期)=2-4µs1.11复位时，A=00H，PSW=00H，SP=07H，P0~P3=FFH第2章（非常重要）考试需掌握：全章的知识都要熟作业如下：1.试编程将片外RAM40H单元中内容与R1的内容互换MOVR0,#40HMOVXA,@R0XCHR1,AMOVX@R0，A2.3设A=0，执行下列两条指令后，A的内容是否相同，说明理由。（1）MOVCA,@A+DPTR（2）MOVXA,@DPTR答：当A=0时，两条指令的地址虽然相同，但操作码不同，MOVC是寻址程序存储器，MOVX是寻址外部数据存储器，送人A的是两个不同存储空间的内容。2.4指出下列指令中操作数的寻址方式：指令目的操作数寻址方式源操作数寻址方式ADDA,40H寄存器寻址直接寻址PUSHACCSP间接寻址直接寻址MOVB,20H直接寻址直接寻址ANLP1，#35H直接寻址立即寻址MOV@R1，PSW寄存器间址直接寻址MOVCA,@A+DPTR寄存器寻址变址MOVX@DPTR,A寄存器间址寄存器寻址补充：寄存器A写作ACC时为直接寻址，写作A时为寄存器寻址；B仅在乘法指令中为寄存器寻址，在其他指令中为直接寻址；除了，DPTR,R0-R7为寄存器寻址2.8设SP=60H，内部RAM的（30H）=24H,（31H）=10H，在下列程序段注释的括号中填执行结果。PUSH30H;SP=（61H），（SP）=（24H）PUSH31H;SP=（62H），（SP）=（10H）POPDPL;SP=（61H），（SP）=（10H）POPDPH;SP=（60H），（SP）=（24H）MOVA,#00HMOVX@DPTR,A注意：PUSHdir完成的操作为先修改指针，再入栈POPdir完成的操作为先出栈，再修改指针第3章考试需掌握：1.简单的编程作业如下：1.设8031使用6MHz晶振，试设计延迟100ms的延时程序。（与课本P53页例题几乎一样，只需要改一下次数）2.编一子程序，求出20H中有符号数的二进制补码再送回20H分析：先判断20H中的数是正数还是负数，若是正数，直接送回，若是负数，要求补码再送回。MOVA,20HJBACC.7，CPLL;如为负数转CPLLSJMP$;为正数，补码=原码CPLL:CPLA;取反ADDA,#1；加1得补码MOV20H,A；再送回21H单元SJMP$3.编程试判断A中的正负，若为正数，存入20H单元，若为负数存入21H单元中。MOVB,AANLA,#80HJZABCMOV21H,BSJMP$ABC:MOV20H,BSJMP$4.（1）已知：A=OC9H，B=8DH，CY=1，执行指令“ADDCA,B”后结果A=？CY=？OV=？AC=？P=？（2）若执行指令“SUBBA，B”后结果有如何？解：具体计算过程自己写（1）A=01010111B=57HCY=1OV=1AC=1P=1（2）A=00111011B=3BHCY=0OV=1AC=1P=1注意：判断有无溢出的时候要看最高位...
