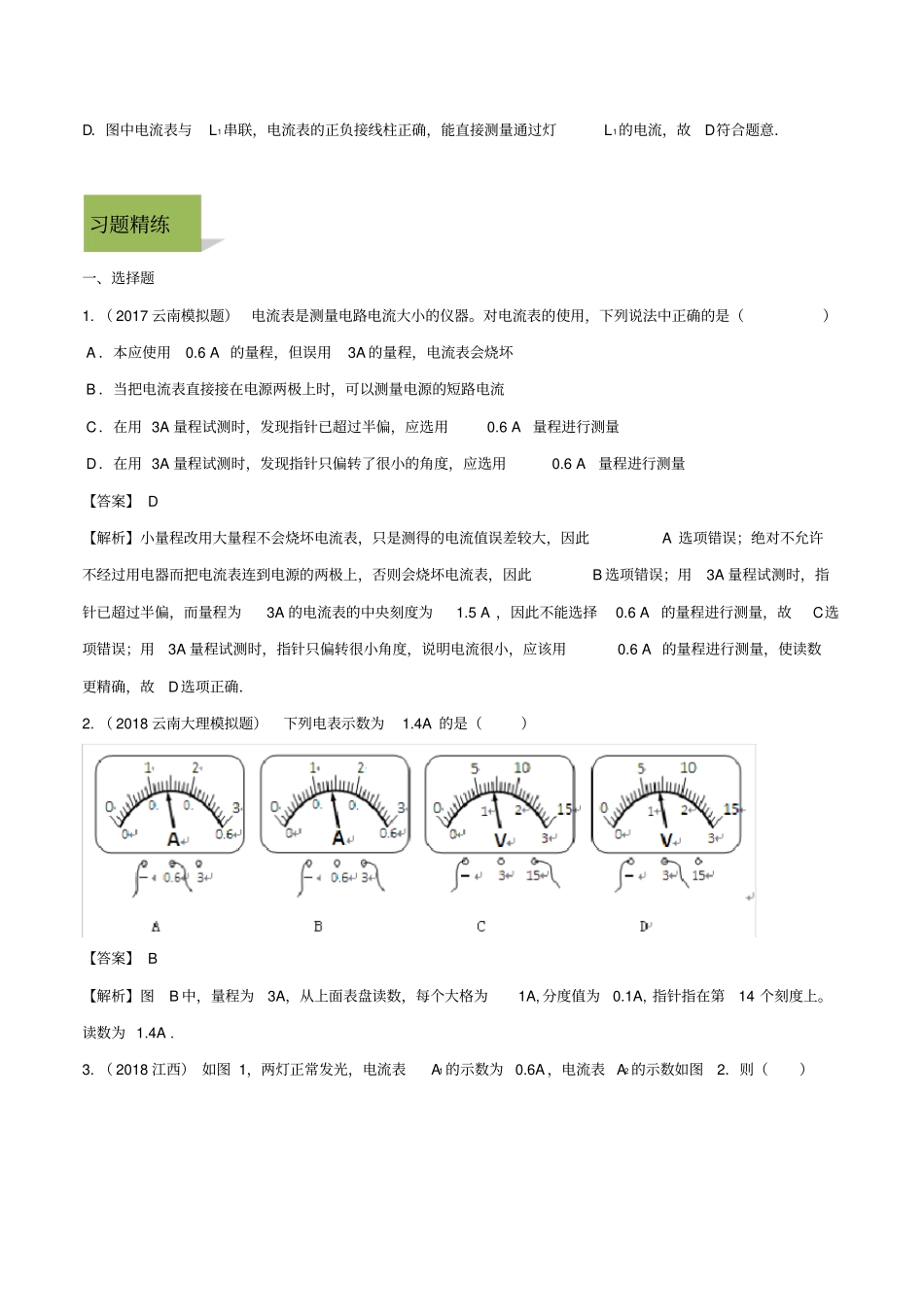

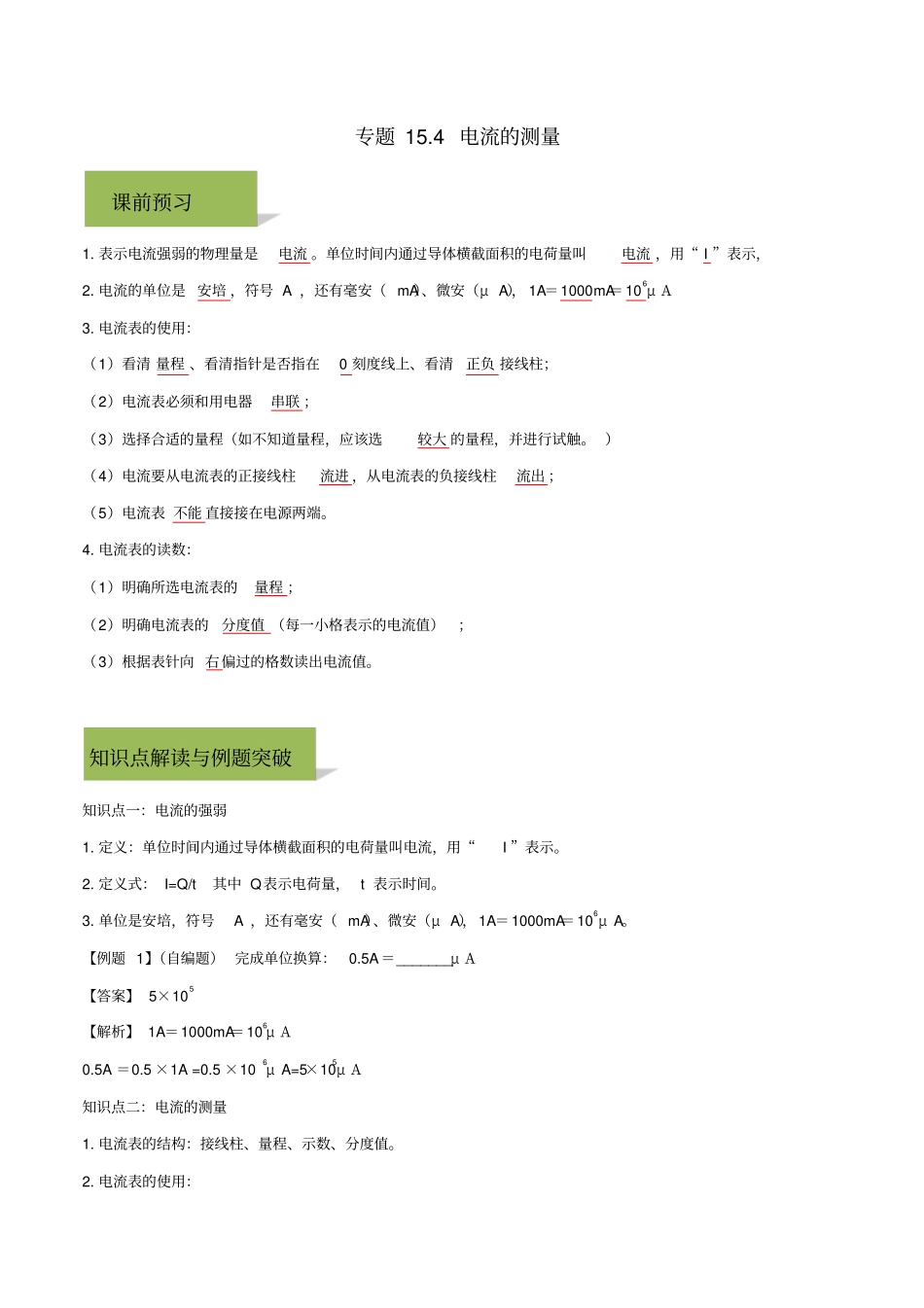

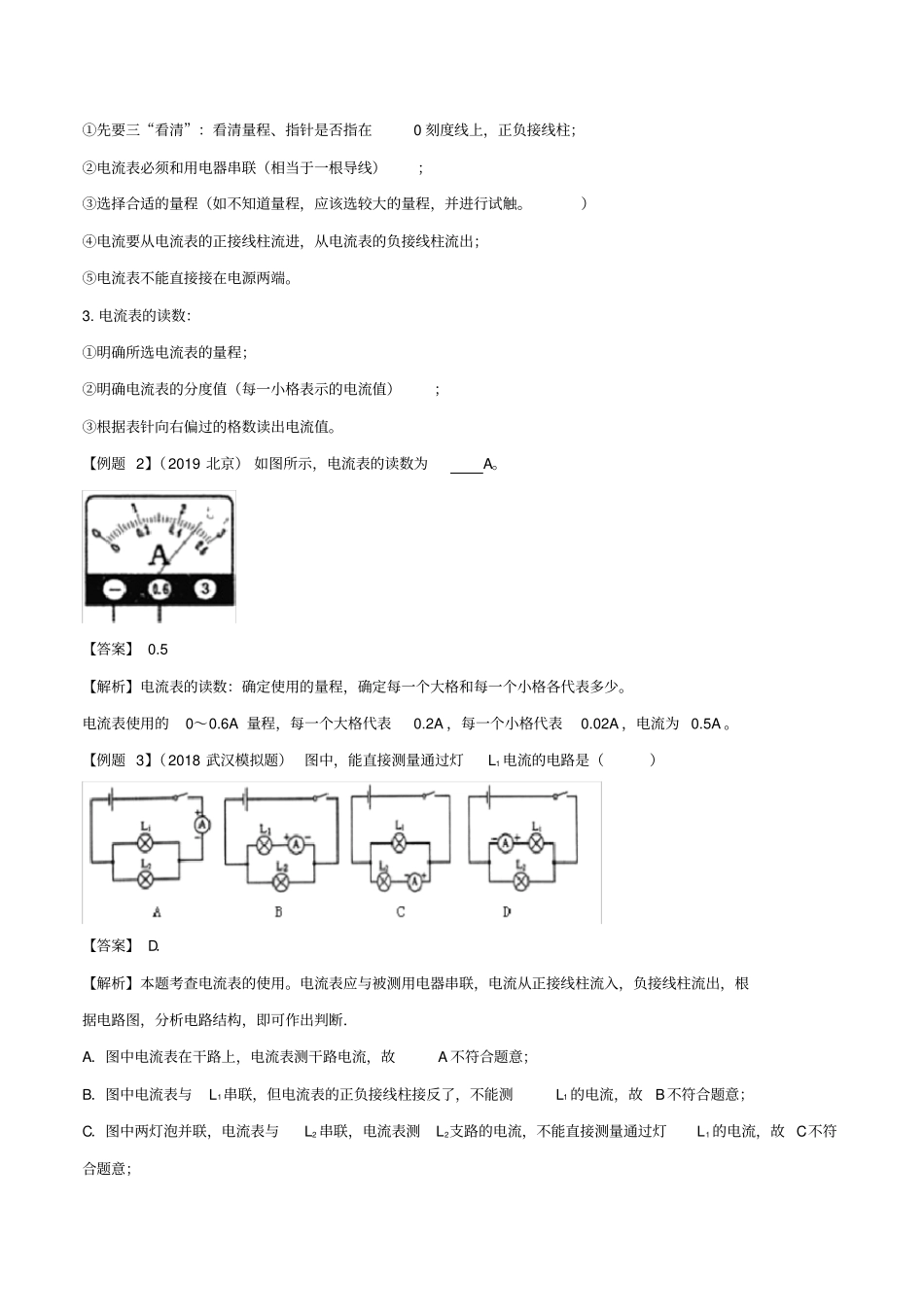

专题15.4电流的测量1.表示电流强弱的物理量是电流。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，2.电流的单位是安培，符号A，还有毫安（mA）、微安（μA），1A＝1000mA＝106μA3.电流表的使用：（1）看清量程、看清指针是否指在0刻度线上、看清正负接线柱；（2）电流表必须和用电器串联；（3）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）（4）电流要从电流表的正接线柱流进，从电流表的负接线柱流出；（5）电流表不能直接接在电源两端。4.电流表的读数：（1）明确所选电流表的量程；（2）明确电流表的分度值（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值。知识点一：电流的强弱1.定义：单位时间内通过导体横截面积的电荷量叫电流，用“I”表示。2.定义式：I=Q/t其中Q表示电荷量，t表示时间。3.单位是安培，符号A，还有毫安（mA）、微安（μA），1A＝1000mA＝106μA。【例题1】（自编题）完成单位换算：0.5A＝_______μA【答案】5×105【解析】1A＝1000mA＝106μA0.5A＝0.5×1A=0.5×106μA=5×105μA知识点二：电流的测量1.电流表的结构：接线柱、量程、示数、分度值。2.电流表的使用：知识点解读与例题突破课前预习①先要三“看清”：看清量程、指针是否指在0刻度线上，正负接线柱；②电流表必须和用电器串联（相当于一根导线）；③选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）④电流要从电流表的正接线柱流进，从电流表的负接线柱流出；⑤电流表不能直接接在电源两端。3.电流表的读数：①明确所选电流表的量程；②明确电流表的分度值（每一小格表示的电流值）；③根据表针向右偏过的格数读出电流值。【例题2】（2019北京）如图所示，电流表的读数为A。【答案】0.5【解析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。【例题3】（2018武汉模拟题）图中，能直接测量通过灯L1电流的电路是（）【答案】D．【解析】本题考查电流表的使用。电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断．A．图中电流表在干路上，电流表测干路电流，故A不符合题意；B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．一、选择题1.（2017云南模拟题）电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（）A．本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B．当把电流表直接接在电源两极上时，可以测量电源的短路电流C．在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量【答案】D【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；用3A量程试测时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选择0.6A的量程进行测量，故C选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用0.6A的量程进行测量，使读数更精确，故D选项正确．2.（2018云南大理模拟题）下列电表示数为1.4A的是（）【答案】B【解析】图B中，量程为3A，从上面表盘读数，每个大格为1A,分度值为0.1A,指针指在第14个刻度上。读数为1.4A.3.（2018江西）如图1，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图2．则（）习题精练图1图2A．两灯是串联连接的B．流过L1的电流是0.6AC．流过L2的电流是2.6AD．干路电流是3.2A【答案】B．【解析】本题考查了电流表的读数和并联电路的电流特点，关键是根据并联电路电流的特点和指针的位置确定量程．（1）由电路图可知，两灯泡并联...
