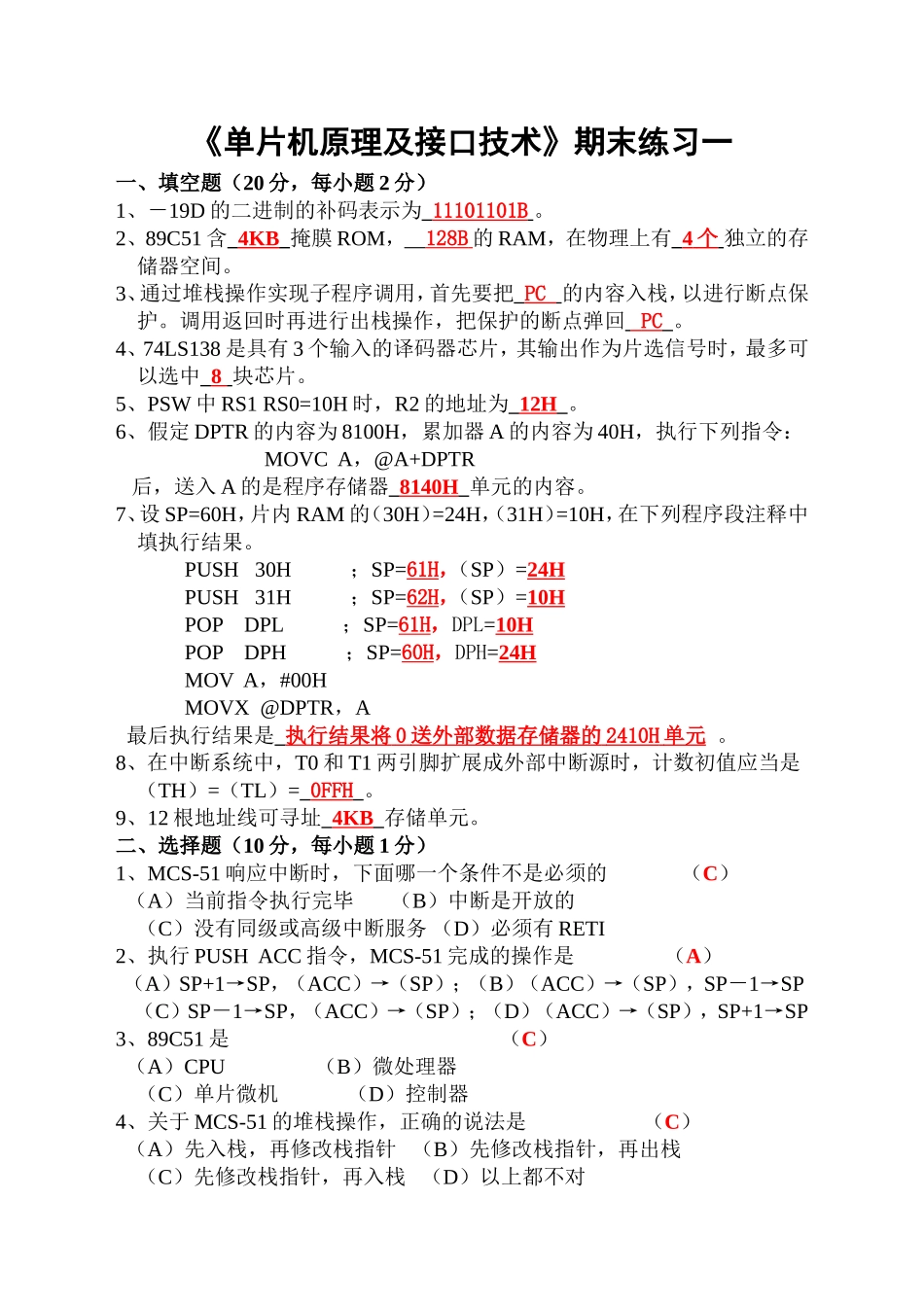

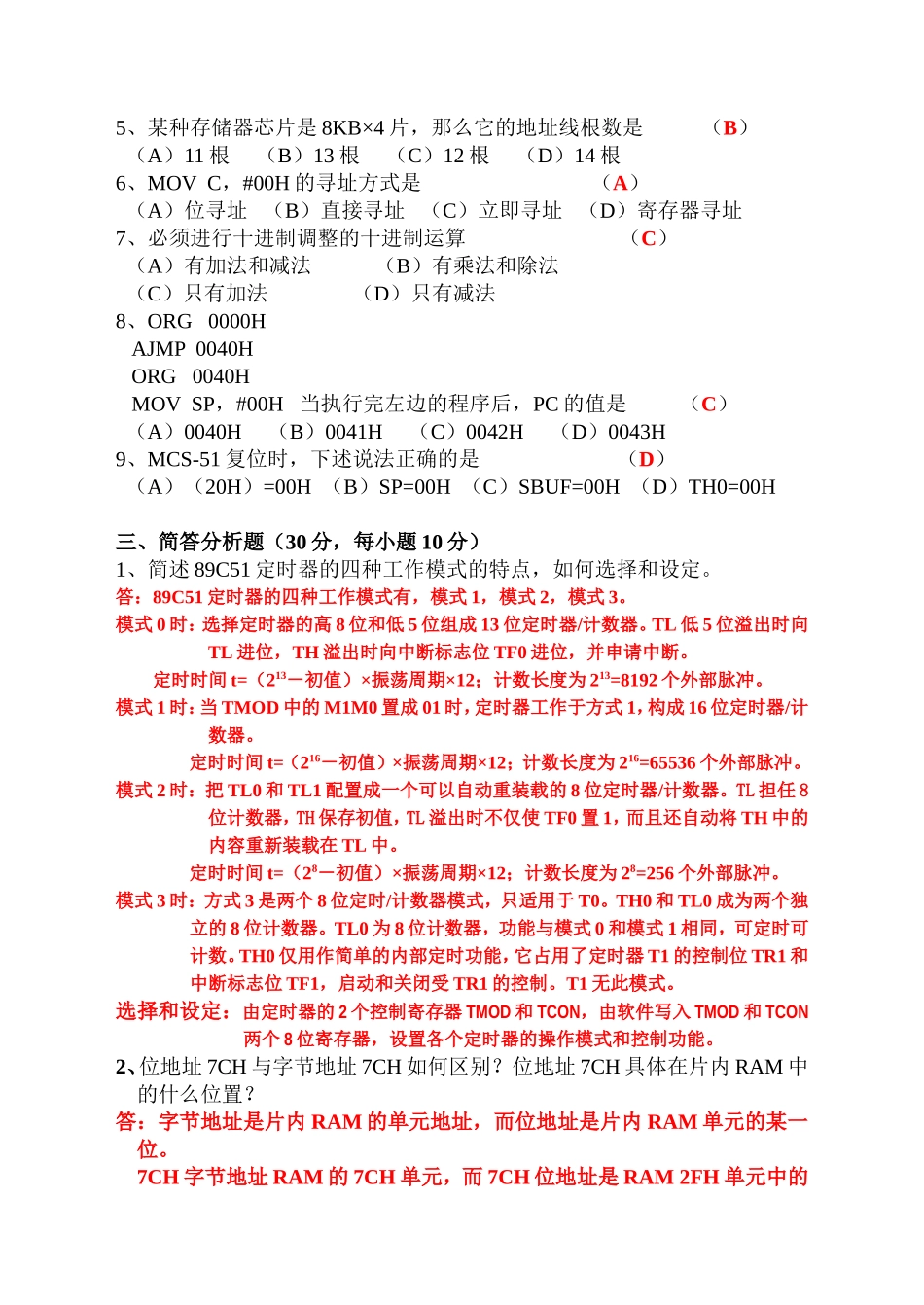

《单片机原理及接口技术》期末练习一一、填空题（20分，每小题2分）1、－19D的二进制的补码表示为11101101B。2、89C51含4KB掩膜ROM，128B的RAM，在物理上有4个独立的存储器空间。3、通过堆栈操作实现子程序调用，首先要把PC的内容入栈，以进行断点保护。调用返回时再进行出栈操作，把保护的断点弹回PC。4、74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中8块芯片。5、PSW中RS1RS0=10H时，R2的地址为12H。6、假定DPTR的内容为8100H，累加器A的内容为40H，执行下列指令：MOVCA，@A+DPTR后，送入A的是程序存储器8140H单元的内容。7、设SP=60H，片内RAM的（30H）=24H，（31H）=10H，在下列程序段注释中填执行结果。PUSH30H；SP=61H，（SP）=24HPUSH31H；SP=62H，（SP）=10HPOPDPL；SP=61H，DPL=10HPOPDPH；SP=60H，DPH=24HMOVA，#00HMOVX@DPTR，A最后执行结果是执行结果将0送外部数据存储器的2410H单元。8、在中断系统中，T0和T1两引脚扩展成外部中断源时，计数初值应当是（TH）=（TL）=0FFH。9、12根地址线可寻址4KB存储单元。二、选择题（10分，每小题1分）1、MCS-51响应中断时，下面哪一个条件不是必须的（C）（A）当前指令执行完毕（B）中断是开放的（C）没有同级或高级中断服务（D）必须有RETI2、执行PUSHACC指令，MCS-51完成的操作是（A）（A）SP+1→SP，（ACC）→（SP）；（B）（ACC）→（SP），SP－1→SP（C）SP－1→SP，（ACC）→（SP）；（D）（ACC）→（SP），SP+1→SP3、89C51是（C）（A）CPU（B）微处理器（C）单片微机（D）控制器4、关于MCS-51的堆栈操作，正确的说法是（C）（A）先入栈，再修改栈指针（B）先修改栈指针，再出栈（C）先修改栈指针，再入栈（D）以上都不对5、某种存储器芯片是8KB×4片，那么它的地址线根数是（B）（A）11根（B）13根（C）12根（D）14根6、MOVC，#00H的寻址方式是（A）（A）位寻址（B）直接寻址（C）立即寻址（D）寄存器寻址7、必须进行十进制调整的十进制运算（C）（A）有加法和减法（B）有乘法和除法（C）只有加法（D）只有减法8、ORG0000HAJMP0040HORG0040HMOVSP，#00H当执行完左边的程序后，PC的值是（C）（A）0040H（B）0041H（C）0042H（D）0043H9、MCS-51复位时，下述说法正确的是（D）（A）（20H）=00H（B）SP=00H（C）SBUF=00H（D）TH0=00H三、简答分析题（30分，每小题10分）1、简述89C51定时器的四种工作模式的特点，如何选择和设定。答：89C51定时器的四种工作模式有，模式1，模式2，模式3。模式0时：选择定时器的高8位和低5位组成13位定时器/计数器。TL低5位溢出时向TL进位，TH溢出时向中断标志位TF0进位，并申请中断。定时时间t=（213－初值）×振荡周期×12；计数长度为213=8192个外部脉冲。模式1时：当TMOD中的M1M0置成01时，定时器工作于方式1，构成16位定时器/计数器。定时时间t=（216－初值）×振荡周期×12；计数长度为216=65536个外部脉冲。模式2时：把TL0和TL1配置成一个可以自动重装载的8位定时器/计数器。TL担任8位计数器，TH保存初值，TL溢出时不仅使TF0置1，而且还自动将TH中的内容重新装载在TL中。定时时间t=（28－初值）×振荡周期×12；计数长度为28=256个外部脉冲。模式3时：方式3是两个8位定时/计数器模式，只适用于T0。TH0和TL0成为两个独立的8位计数器。TL0为8位计数器，功能与模式0和模式1相同，可定时可计数。TH0仅用作简单的内部定时功能，它占用了定时器T1的控制位TR1和中断标志位TF1，启动和关闭受TR1的控制。T1无此模式。选择和设定：由定时器的2个控制寄存器TMOD和TCON，由软件写入TMOD和TCON两个8位寄存器，设置各个定时器的操作模式和控制功能。2、位地址7CH与字节地址7CH如何区别？位地址7CH具体在片内RAM中的什么位置？答：字节地址是片内RAM的单元地址，而位地址是片内RAM单元的某一位。7CH字节地址RAM的7CH单元，而7CH位地址是RAM2FH单元中的D4位。四、编程题（任选2题，20分，每题10分）1、编写一程序，实现下图中的逻辑运算电路。其中P3.1、P1.1、P1.0分别是单片机端口线上的信息，RS0、RS1是PSW寄存器中的两个标志位，30H、31H是两个位地址，运算结果由P1.0输出...
