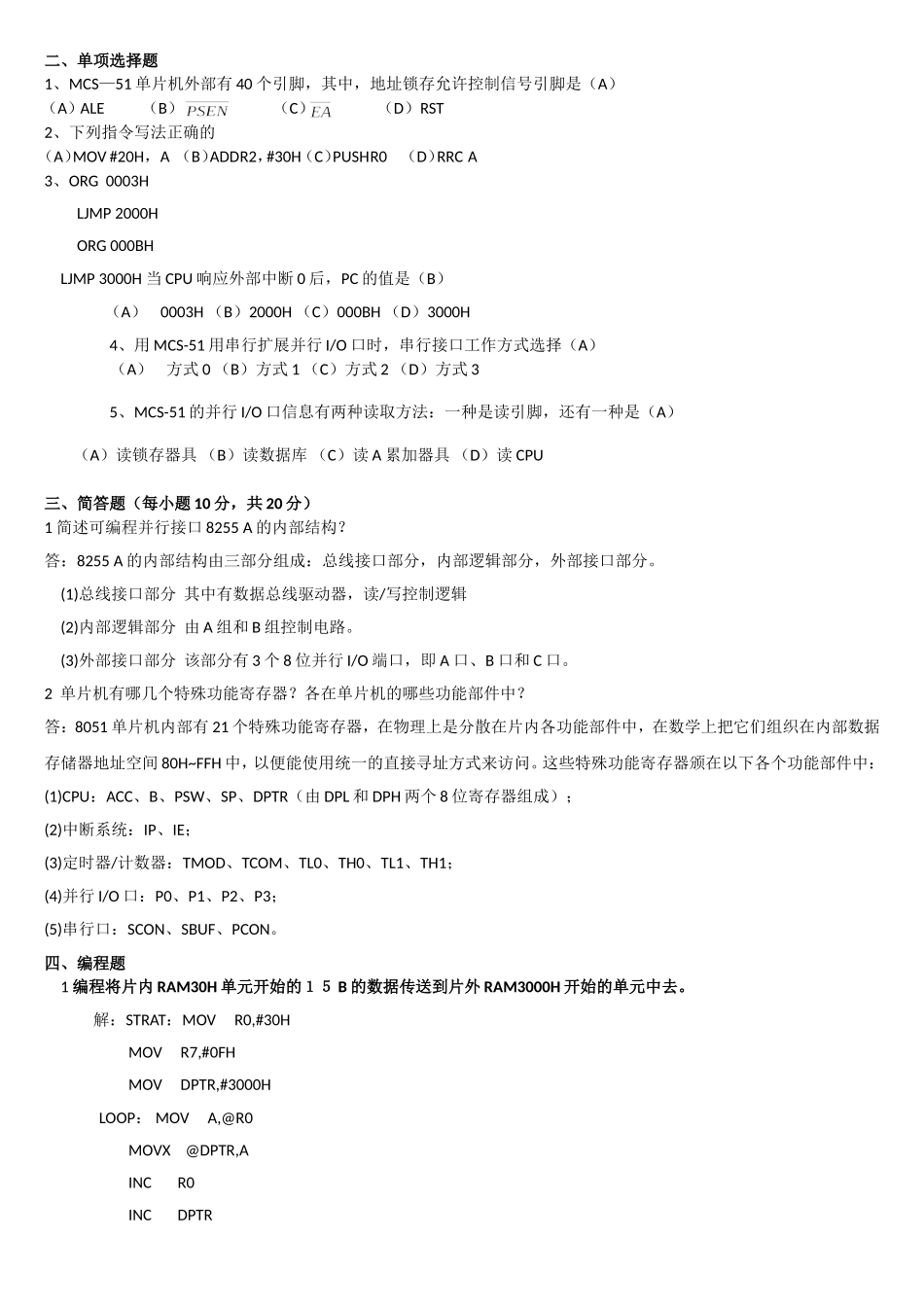

二、单项选择题1、MCS—51单片机外部有40个引脚，其中，地址锁存允许控制信号引脚是（A）（A）ALE（B）（C）（D）RST2、下列指令写法正确的（A）MOV#20H，A（B）ADDR2，#30H（C）PUSHR0（D）RRCA3、ORG0003HLJMP2000HORG000BHLJMP3000H当CPU响应外部中断0后，PC的值是（B）（A）0003H（B）2000H（C）000BH（D）3000H4、用MCS-51用串行扩展并行I/O口时，串行接口工作方式选择（A）（A）方式0（B）方式1（C）方式2（D）方式35、MCS-51的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是（A）（A）读锁存器具（B）读数据库（C）读A累加器具（D）读CPU三、简答题（每小题10分，共20分）1简述可编程并行接口8255A的内部结构？答：8255A的内部结构由三部分组成：总线接口部分，内部逻辑部分，外部接口部分。(1)总线接口部分其中有数据总线驱动器，读/写控制逻辑(2)内部逻辑部分由A组和B组控制电路。(3)外部接口部分该部分有3个8位并行I/O端口，即A口、B口和C口。2单片机有哪几个特殊功能寄存器？各在单片机的哪些功能部件中？答：8051单片机内部有21个特殊功能寄存器，在物理上是分散在片内各功能部件中，在数学上把它们组织在内部数据存储器地址空间80H~FFH中，以便能使用统一的直接寻址方式来访问。这些特殊功能寄存器颁在以下各个功能部件中：(1)CPU：ACC、B、PSW、SP、DPTR（由DPL和DPH两个8位寄存器组成）；(2)中断系统：IP、IE；(3)定时器/计数器：TMOD、TCOM、TL0、TH0、TL1、TH1；(4)并行I/O口：P0、P1、P2、P3；(5)串行口：SCON、SBUF、PCON。四、编程题1编程将片内RAM30H单元开始的１５B的数据传送到片外RAM3000H开始的单元中去。解：STRAT：MOVR0,#30HMOVR7,#0FHMOVDPTR,#3000HLOOP：MOVA,@R0MOVX@DPTR,AINCR0INCDPTRDJNZR7,LOOPRET2．编制一个循环闪烁灯的程序。有8个发光二极管，每次其中某个灯闪烁点亮10次后，转到下一个闪烁10次，循环不止。画出电路图。解本程序的硬件连接如图所示。当P1.0输出高电平时，LED灯亮，否则不亮。其程序如下：MOVA,#01H;灯亮初值SHIFT:LCAILFLASH;调闪亮10次子程序RRA；右移一位SJMPSHIFT；循环FLASH:MOVR2,#0AH闪烁10次计数FLASH1;MOVP1,A；点亮LCALLDELAY；延时MOVP1,#00H；熄灭LCALLDELAY；延时DJNZR2,FLASH1；循环RET三、选择题1．.MCS-51的时钟最高频率是(A).A12MHzB6MHzC8MHzD10MHz2．以下不是构成单片机的部件（D）A微处理器（CPU）、B存储器C接口适配器（I＼O接口电路）D打印机3.-49D的二进制补码为.(B)A11101111B11101101C0001000D111011004、用MCS-51用串行扩展并行I/O口时，串行接口工作方式选择（A）（B）方式0（B）方式1（C）方式2（D）方式35、当8031外出扩程序存储器8KB时，需使用EPROM2716（C）（A）2片（B）3片（C）4片（D）5片6、使用8255可以扩展出的I/O口线是（B）（A）16根（B）24根（C）22根（D）32根7、当使用快速外部设备时，最好使用的输入/输出方式是（C）P1.08013P1.7D0Q074LS240D7Q75V（A）中断（B）条件传送（C）DMA（D）无条件传送8、MCS-51的并行I/O口读-改-写操作，是针对该口的（D）（A）引脚（B）片选信号（C）地址线（D）内部锁存器9．LCALL指令操作码地址是2000H，执行完相子程序返回指令后，PC=（D）（A）2000H（B）2001H（C）2002H（D）2003H二、判断题1.要进行多机通信，MCS-51串行接口的工作方式应为方式1。（×）方式2和方式3。2.TMOD中的GATE=1时，表示由两个信号控制定时器的启停。（√）。3.MCS-51外扩I/O口与外RAM是统一编址的。（√）。4.使用8751且=1时，仍可外扩64KB的程序存储器。（×）5、8155芯片内具有256B的静态RAM,2个8位和1个6位的可编程并行I/O口，1个14位定时期等常用部件及地址锁存器。（×）四、简答题1．单片机有哪几个特殊功能寄存器？各在单片机的哪些功能部件中？（8分）答：8051单片机内部有21个特殊功能寄存器，在物理上是分散在片内各功能部件中，在数学上把它们组织在内部数据存储器地址空间80H~FFH中，以便能使用统一的直接寻址方式来访问。这些特殊功能寄存器颁在以下各个功能部件中：（1）CPU：ACC、B、PSW、SP、DPTR（由DPL和DPH两个8位寄存器组成）；（2）...
