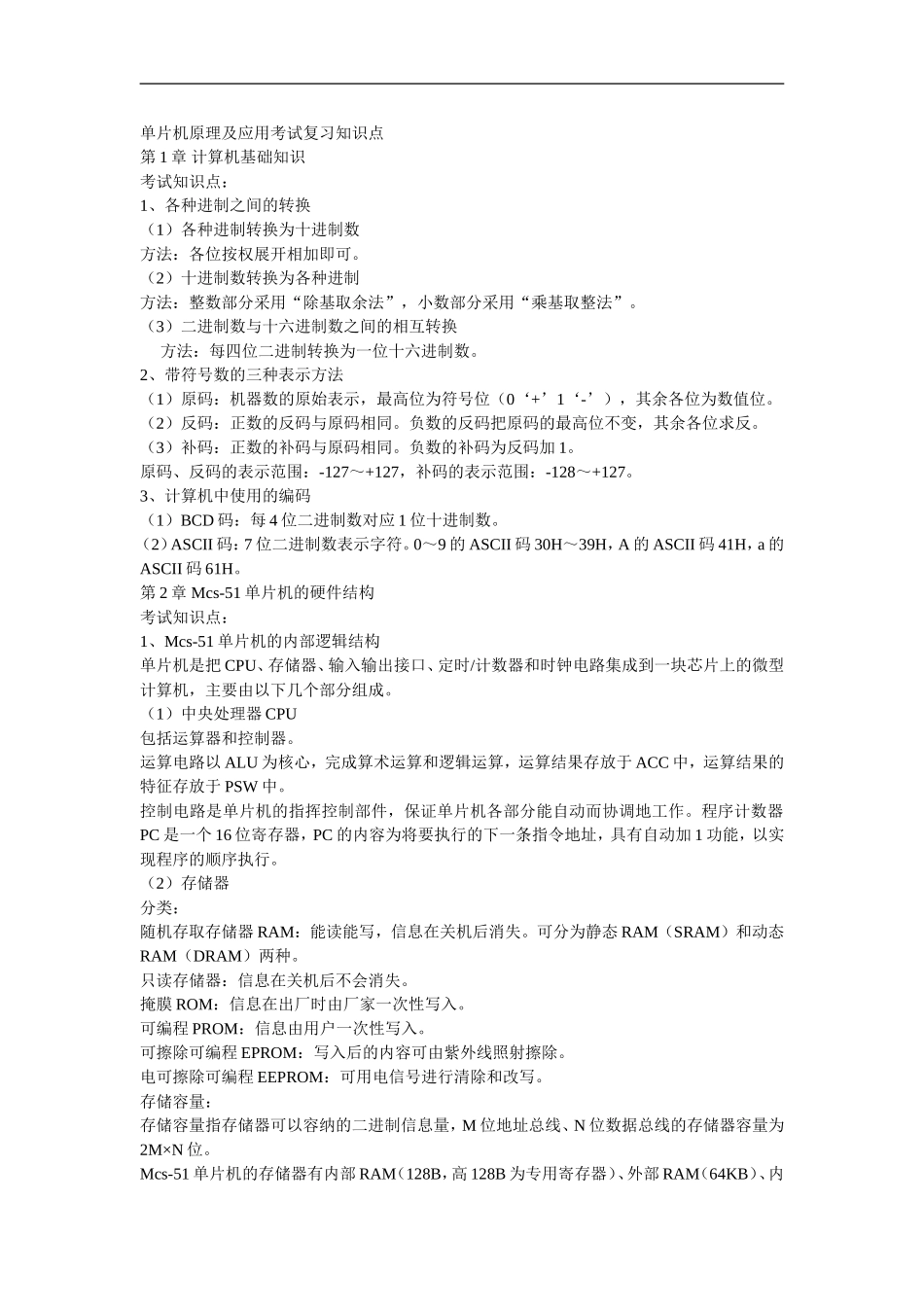

单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点：1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。（2）反码：正数的反码与原码相同。负数的反码把原码的最高位不变，其余各位求反。（3）补码：正数的补码与原码相同。负数的补码为反码加1。原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。3、计算机中使用的编码（1）BCD码：每4位二进制数对应1位十进制数。（2）ASCII码：7位二进制数表示字符。0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。第2章Mcs-51单片机的硬件结构考试知识点：1、Mcs-51单片机的内部逻辑结构单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。（1）中央处理器CPU包括运算器和控制器。运算电路以ALU为核心，完成算术运算和逻辑运算，运算结果存放于ACC中，运算结果的特征存放于PSW中。控制电路是单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。程序计数器PC是一个16位寄存器，PC的内容为将要执行的下一条指令地址，具有自动加1功能，以实现程序的顺序执行。（2）存储器分类：随机存取存储器RAM：能读能写，信息在关机后消失。可分为静态RAM（SRAM）和动态RAM（DRAM）两种。只读存储器：信息在关机后不会消失。掩膜ROM：信息在出厂时由厂家一次性写入。可编程PROM：信息由用户一次性写入。可擦除可编程EPROM：写入后的内容可由紫外线照射擦除。电可擦除可编程EEPROM：可用电信号进行清除和改写。存储容量：存储容量指存储器可以容纳的二进制信息量，M位地址总线、N位数据总线的存储器容量为2M×N位。Mcs-51单片机的存储器有内部RAM（128B，高128B为专用寄存器）、外部RAM（64KB）、内部ROM（4KB掩膜ROM）、外部ROM（64KB）。（3）输入输出接口4个8位并行I/O口（P0、P1、P2、P3）（4）其它资源一个全双工串行口、5个中断源、2个16位的定时/计数器、时钟电路。2、Mcs-51单片机的信号引脚（1）电源部分：VCC接+5V、VSS接地。（2）时钟电路部分：XTAL1和XTAL2接晶振。1个机器周期=6个状态=12个拍节6MHZ的晶体机器周期2us，12MHZ的晶体机器周期1us。（3）I/O口部分：P0——8位数据总线/地址总线低8位、P1——用户口、P2——地址高8位、P3——第二功能。（4）控制部分：地址锁存控制信号ALE，用于控制把P0口输出的低8位地址送入锁存器锁存地起来。外部程序存储器读选通信号PSEN，低电平有效，以实现外部ROM单元的读操作。访问程序存储器控制信号EA，低电平时只读外部ROM，高电平时先读内部ROM，再读外部ROM。复位信号RST，当输入的复位信号延续2个机器周期以上高电平时即为有效。复位值：PC=0000H，SP=07H，P0=0FFH。3、内部RAM的基本结构与功能Mcs-51的内部数据存储器低128单元区，称为内部RAM，地址为00～7FH。（1）寄存器区（00～1FH）共分为4组，组号依次为0、1、2、3，每组有8个寄存器，在组中按R7~R0编号。由PSW中RS1、RS0位的状态组合来决定哪一组。（2）位寻址区（20H～2FH）可对单元中的每一位进行位操作，16个字节单元共128个可寻址位，位地址为00～7FH。位起始地址D0=（字节地址-20H）*8（3）用户RAM区（30H～7FH）堆栈、缓冲区堆栈是在内部RAM中开辟的，最大特点就是“后进先出”的数据操作原则。两项功能：保护断点和保护现场。两种操作：进栈和出栈。SP堆栈指针，它的内容就是堆栈栈顶单元的地址。4、专用寄存器（内部数据存储器高128单元）（1）累加器A（ACC）（2）寄存器B（3）程序状态字PSWCY——进位标志位，最高位的进位或借位。AC——半进位标志位，低4位向高4位的进位或借位。OV——溢出标志位，同符号数相加，结果为异符号，有溢出；异符号数相减，结果和减数符号相同，有溢出。P——A中1的...
