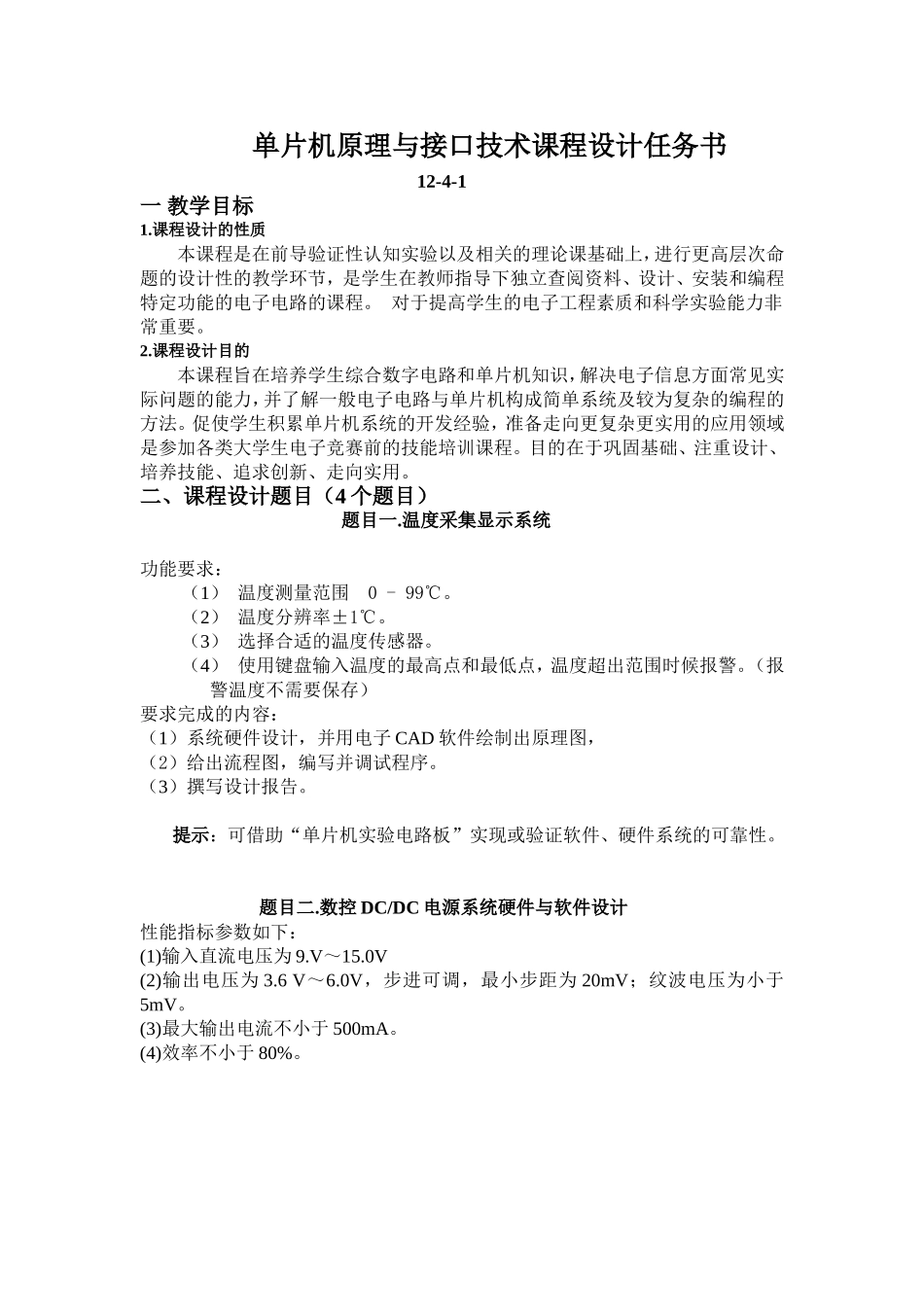

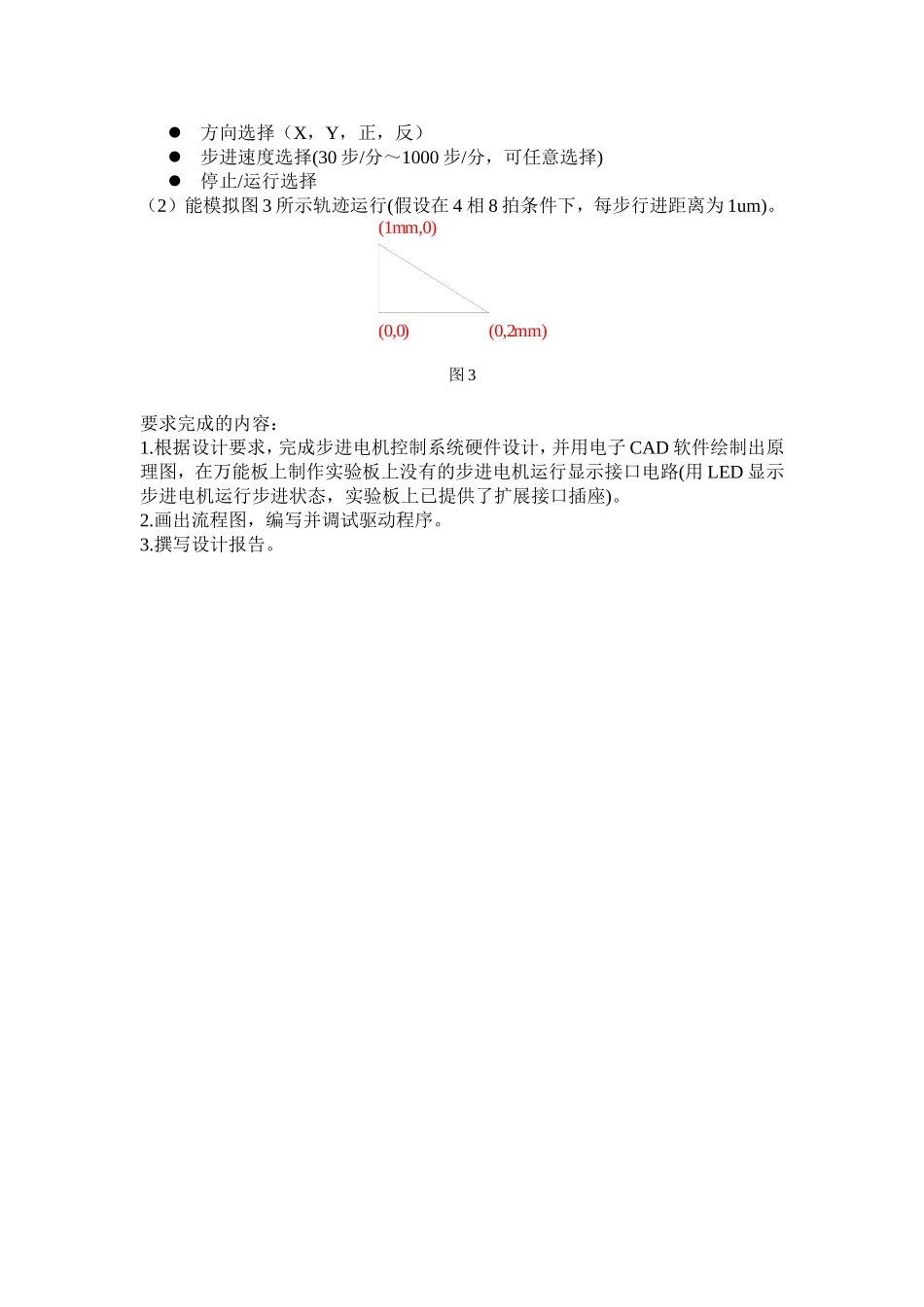

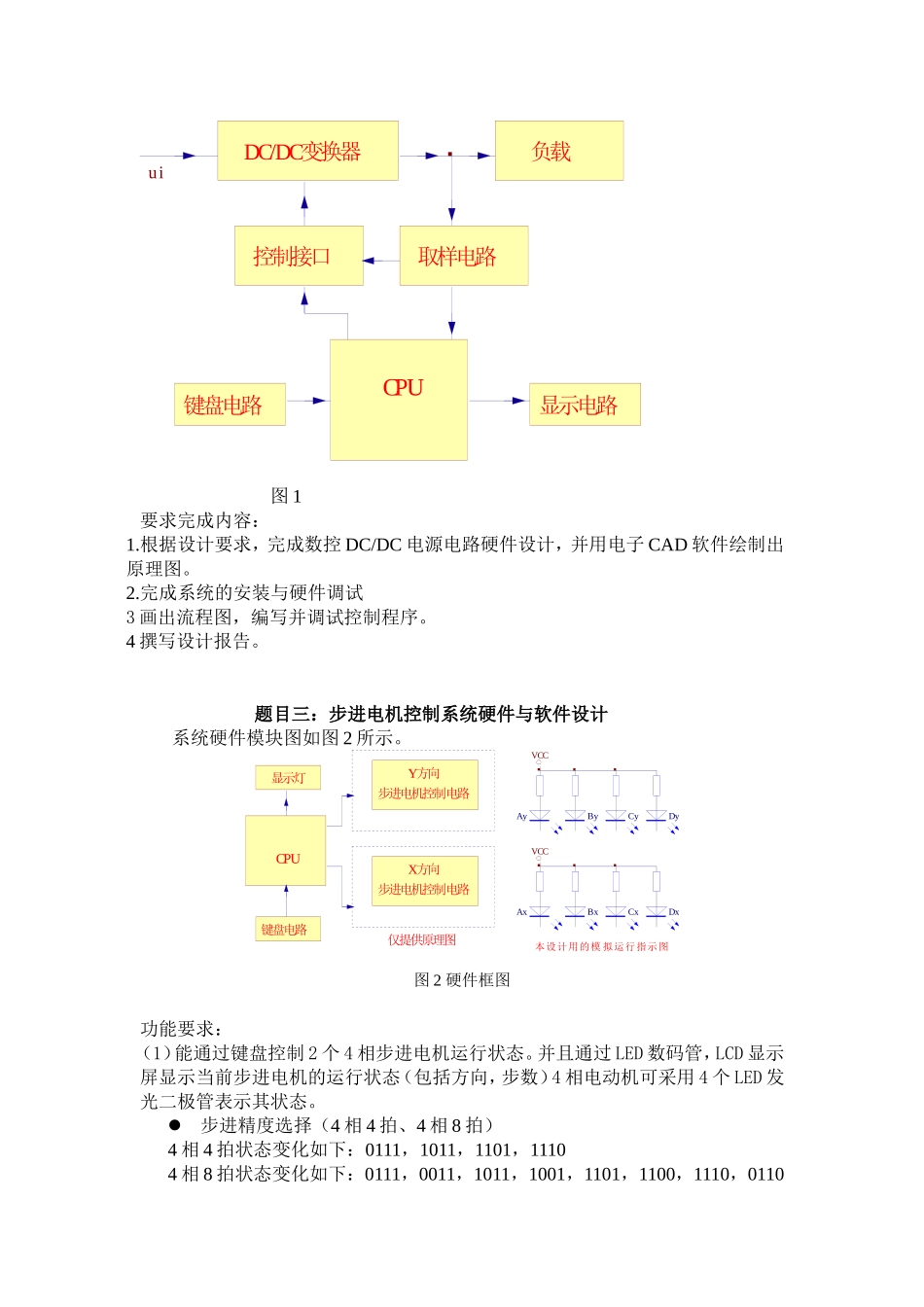

单片机原理与接口技术课程设计任务书12-4-1一教学目标1.课程设计的性质本课程是在前导验证性认知实验以及相关的理论课基础上，进行更高层次命题的设计性的教学环节，是学生在教师指导下独立查阅资料、设计、安装和编程特定功能的电子电路的课程。对于提高学生的电子工程素质和科学实验能力非常重要。2.课程设计目的本课程旨在培养学生综合数字电路和单片机知识，解决电子信息方面常见实际问题的能力，并了解一般电子电路与单片机构成简单系统及较为复杂的编程的方法。促使学生积累单片机系统的开发经验，准备走向更复杂更实用的应用领域是参加各类大学生电子竞赛前的技能培训课程。目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。二、课程设计题目（4个题目）题目一.温度采集显示系统功能要求：（1）温度测量范围0-99℃。（2）温度分辨率±1℃。（3）选择合适的温度传感器。（4）使用键盘输入温度的最高点和最低点，温度超出范围时候报警。（报警温度不需要保存）要求完成的内容：（1）系统硬件设计，并用电子CAD软件绘制出原理图，（2）给出流程图，编写并调试程序。（3）撰写设计报告。提示：可借助“单片机实验电路板”实现或验证软件、硬件系统的可靠性。题目二.数控DC/DC电源系统硬件与软件设计性能指标参数如下：(1)输入直流电压为9.V～15.0V(2)输出电压为3.6V～6.0V，步进可调，最小步距为20mV；纹波电压为小于5mV。(3)最大输出电流不小于500mA。(4)效率不小于80%。CPUDC/DC变换器键盘电路显示电路负载取样电路控制接口ui图1要求完成内容：1.根据设计要求，完成数控DC/DC电源电路硬件设计，并用电子CAD软件绘制出原理图。2.完成系统的安装与硬件调试3画出流程图，编写并调试控制程序。4撰写设计报告。题目三：步进电机控制系统硬件与软件设计系统硬件模块图如图2所示。CPU步进电机控制电路X方向仅提供原理图DxCxAxBxVCC本设计用的模拟运行指示图步进电机控制电路Y方向DyCyAyByVCC键盘电路显示灯图2硬件框图功能要求：（1）能通过键盘控制2个4相步进电机运行状态。并且通过LED数码管，LCD显示屏显示当前步进电机的运行状态（包括方向，步数）4相电动机可采用4个LED发光二极管表示其状态。步进精度选择（4相4拍、4相8拍）4相4拍状态变化如下：0111，1011，1101，11104相8拍状态变化如下：0111，0011，1011，1001，1101，1100，1110，0110方向选择（X，Y，正，反）步进速度选择(30步/分～1000步/分，可任意选择)停止/运行选择（2）能模拟图3所示轨迹运行(假设在4相8拍条件下，每步行进距离为1um)。(0,0)(0,2mm)(1mm,0)图3要求完成的内容：1.根据设计要求，完成步进电机控制系统硬件设计，并用电子CAD软件绘制出原理图，在万能板上制作实验板上没有的步进电机运行显示接口电路(用LED显示步进电机运行步进状态，实验板上已提供了扩展接口插座)。2.画出流程图，编写并调试驱动程序。3.撰写设计报告。题目四：电梯运行模拟控制器设计一个电梯运行模拟控制器，其系统框图如图4所示：图4电梯运行模拟控制器框图功能要求：能够模拟控制一个8层楼梯的电梯的运行。具体要求如下：1.电梯平时没有接到命令时候或者执行完命令后停在1楼，门关闭.。2.电梯运行速度2秒一层楼3.电梯门在开启的情况下没有收到命令10秒中后自动关闭。在运动中门必须关闭，（最后3秒可以设置音响警告信号）4.一句话，电梯控制器满足实际电梯的运行要求，电梯在运行的时候可以最多记住8个命令。并且综合考虑公平性（先按键先执行）和有效性（完成任务的总的行走路径最短）来执行。要求完成的内容：1.完成硬件电路的设计与安装调试（可借助单片机实验电路板），并用CAD软件画出原理电路图。2.画出流程图，编写并调试驱动程序。3.撰写设计报告。三、教学环节和考核标准1.时间安排5－16周采用分散学时的办法进行.2开展方法1)本课程设计要求每个学生独立完成一个设计。2)学生自学与指定设计题目有关的参考资料；指导教师在课内外给予及时MCU1位七段数码管，3个LED灯（显示当前电梯所处楼层与运行方向以及电梯门的状态）键盘以及对应的LED灯（1－8，开门，关门）每个数字按键对应一个LED灯，按下按...
