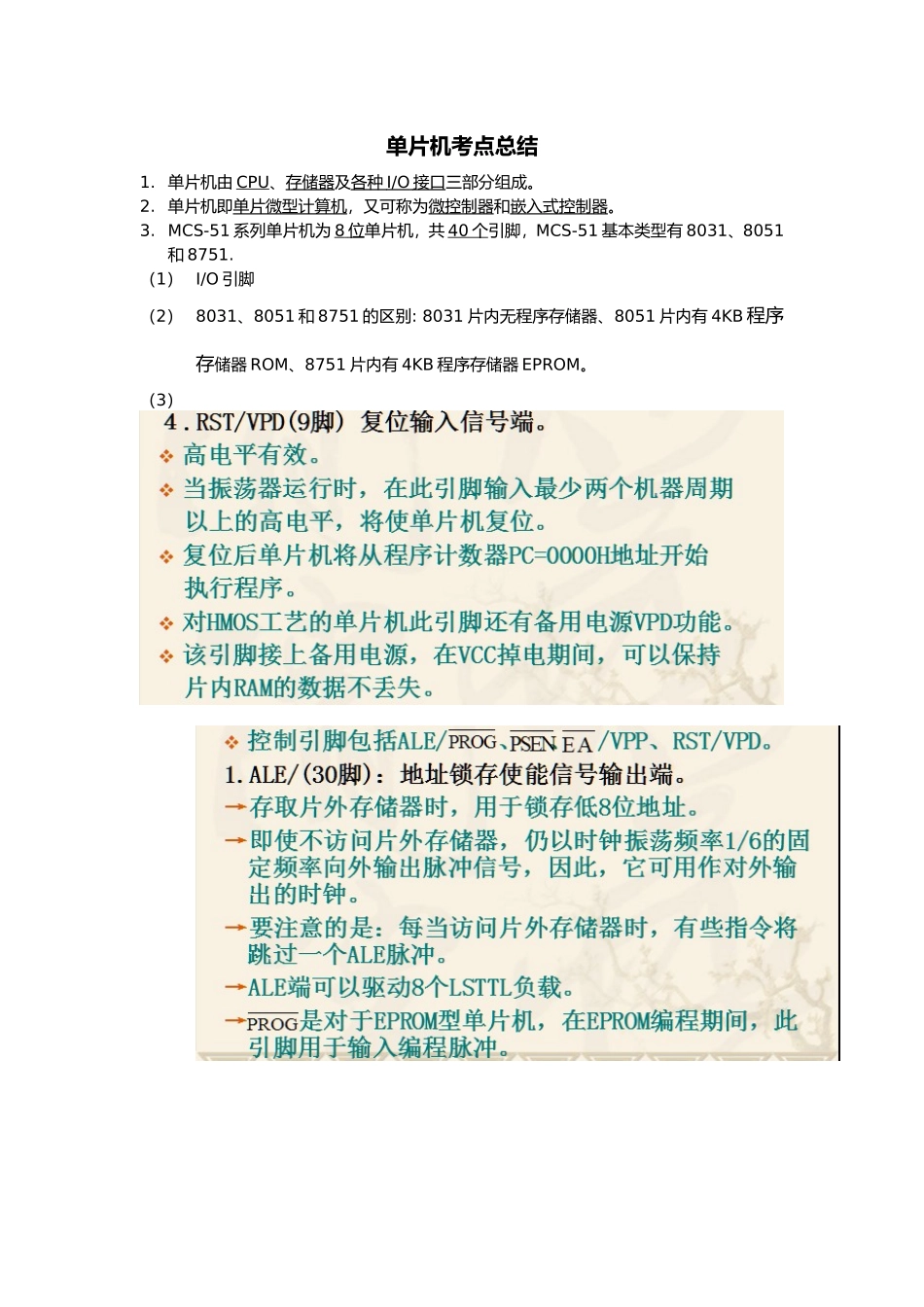

单片机考点总结1.单片机由CPU、存储器及各种I/O接口三部分组成。2.单片机即单片微型计算机，又可称为微控制器和嵌入式控制器。3.MCS-51系列单片机为8位单片机，共40个引脚，MCS-51基本类型有8031、8051和8751.（1）I/O引脚（2）8031、8051和8751的区别:8031片内无程序存储器、8051片内有4KB程序存储器ROM、8751片内有4KB程序存储器EPROM。（3）4.MCS-51单片机共有16位地址总线，P2口作为高8位地址输出口，P0口可分时复用为低8位地址输出口和数据口。MCS-51单片机片外可扩展存储最大容量为216=64KB，地址范围为0000H—FFFFH。（1.以P0口作为低8位地址/数据总线；2.以P2口作为高8位地址线）5.MCS-51片内有128字节数据存储器（RAM），21个特殊功能寄存器（SFR）。（1）MCS-51片内有128字节数据存储器（RAM），字节地址为00H—7FH;00H—1FH:工作寄存器区；00H—1FH:可位寻址区；00H—1FH:用户RAM区。（2）21个特殊功能寄存器（SFR）（21页—23页）;（3）当MCS-51上电复位后，片内各寄存器的状态，见34页表2-6。PC=0000H,DPTR=0000H,Acc=00H,PSW=00H,B=00H,SP=07H,TMOD=00H,TCON=00H,TH0=00H,TL0=00H,TH1=00H,TL1=00H,SCON=00H,P0～P3=FFH6.程序计数器PC：存放着下一条要执行指令在程序存储器中的地址，即当前PC值或现行值。程序计数器PC是16位寄存器，没有地址，不是SFR.7.PC与DPTR的区别：PC和DPTR都用于提供地址，其中PC为访问程序存储器提供地址，而DPTR为访问数据存储器提供地址。8.MCS-51内部有2个16位定时/计数器T0、T1，1个16位数据指针寄存器DPTR，其中MOVEDPTR,#data16是唯一的16位数据传送指令，用来设置地址指针DPTR。（46页）定时/计数器T0和T1各由2个独立的8位寄存器组成，共有4个独立寄存器：TH1、TL1、TH0、TL0,可以分别对对这4个寄存器进行字节寻址，但不能吧T0或T1当作1个16位寄存器来寻址。即：MOVT0，#data16；MOVT1，#data16都是错的，MOVTH0，#data；MOVTL0，，#data是正确的。9.程序状态字寄存器PSW（16页）（1）PSW的格式：D7D6D5D4D3D2D1D0PSWCyAcF0RS1RS0OV—PD0H（2）PSW寄存器中各位的含义；Cy:进位标志位，也可以写为C。Ac:辅助进位标志位。RS1、RS0:4组工作寄存区选择控制位。RS1RS0所选的4组寄存器000区（内部RAM地址00H～07H）011区（内部RAM地址08H～0FH）102区（内部RAM地址10H～17H）113区（内部RAM地址18H～1FH）P为奇偶标志位：该标志位用来表示累加器A中为1的位数的奇偶数P=1,A中1的个数为奇数；P=0,A中1的个数为偶数。另：使用加法指令时，累加器A中的运算结果对各个标志位的影响：（1）如果位7有进位，则置1进位标志位Cy，否则清0Cy；（2）如果位3有进位，置1辅助进位标志位Ac，否则清0Ac；（3）如果位6有进位，而位7没有进位，或者位7有进位，而位6没有，则溢出标志位OV置1，否则清0OV。即只要位7和位6中有一个进位，而另一个没进位，OV就置1.10.MCS-51指令系统的七种寻址方式,熟练掌握各寻址方式。（40页）。寻址方式使用的变量寻址空间寄存器寻址方式R0～R7、A、B、C（位）DPTR、AB4组通用工作寄存区、部分特殊功能寄存器直接寻址方式内部RAM128B、特殊功能寄存器寄存器间接寻址方式@R1，@R0，SP片内RAM@R1，@R0，@DPTR片外数据存储器立即寻址方式#data基址寄存器加变址寄存器间接寻址方式@A+DPTR,@A+PC程序存储器位寻址方式内部RAM20H～2FH单元的128个可寻址位、SFR中的可寻址位（85个）相对寻址方式PC+偏移量程序存储器11.访问MCS-51单片机中：（1）访问片内RAM应使用MOV指令；（2）访问片外RAM应使用MOVX指令；（3）访问程序存储器应使用MOVC指令。12.MCS-51有5个中断源，2级中断优先级。5个中断源名称及其中断入口地址分别是什么？哪些中断源的中断请求标志位在响应中断时由硬件自动清除？那些中断源的中断请标志位必须使用软件清除？记住各个中断请求标志位，优先级标志位，触发方式标志位。(102页—108页)中断源入口地址响应中断时中断请求标志位外部中断00003H硬件自动清除IE0定时器/计数器T0000BH硬件自动清除TF0外部中断10013H硬件自动清除IE1定时器/计数器T1001BH硬件自动清除TF1串行口中断0023H软件清除TI或RI前面4种都是硬件自...
