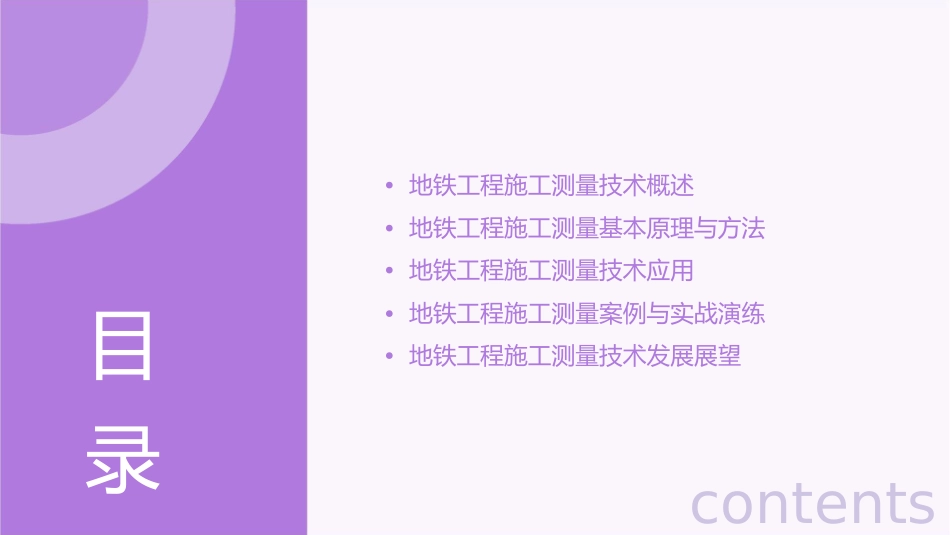

地铁工程施工测量技术课件•地铁工程施工测量技术概述•地铁工程施工测量基本原理与方法•地铁工程施工测量技术应用•地铁工程施工测量案例与实战演练•地铁工程施工测量技术发展展望目录contents01地铁工程施工测量技术概述施工测量技术的定义和重要性定义施工测量技术是指在施工过程中，利用测量仪器和测量方法，对施工现场及建筑物进行实地测量，以确保施工质量和进度的一门技术。重要性施工测量技术是确保地铁工程施工质量、安全和进度的重要手段。通过准确的测量数据，可以及时发现并纠正施工中的问题，确保工程按照设计要求进行施工。地铁工程施工测量技术的特点多样化测量方法地铁工程施工环境多样，测量方法需根据实际情况选择，如全站仪测量、GPS测量等。高精度要求地铁工程施工对测量精度要求较高，因为地铁工程的结构复杂，精度要求直接影响到工程质量和安全。实时监测地铁工程施工过程中，需要实时监测各项参数，确保施工过程稳定。施工测量技术在地铁工程中的应用施工控制网建立隧道掘进导向通过施工测量技术建立施工控制网，为地铁工程的施工提供准确的定位基准。在地铁隧道掘进过程中，利用施工测量技术对隧道掘进方向进行实时监测，确保隧道按照设计要求进行掘进。结构变形监测工程验收测量通过施工测量技术对地铁工程中的结构变形进行监测，及时发现潜在的安全隐患，确保工程施工安全。在地铁工程竣工阶段，利用施工测量技术进行工程验收测量，确保地铁工程符合设计要求，为工程的顺利投产提供保障。02地铁工程施工测量基本原理与方法施工测量的坐标系与高程系坐标系地铁工程施工中，通常采用城市独立坐标系或国家坐标系。选择合适的坐标系有利于与其他基础设施进行空间对接和数据共享。高程系地铁施工中，高程系的选定一般基于国家高程基准，如黄海高程系。正确的高程系选择能确保工程设计的准确实施。施工测量的基本方法控制测量地形测量地下管线探测通过在施工区域建立控制网，采用全球卫星定位系统（GNSS）等技术手段，为施工提供高精度定位和定向。对施工区域的地形地貌进行详细测量，获取地形数据，为工程布局、土方计算等提供依据。利用地球物理方法，非破坏性地探测地下管线的位置和埋深，确保地铁施工过程中的安全。测量误差理论与精度分析误差来源分析测量过程中可能出现的仪器误差、人为误差、环境误差等，为精度控制提供依据。精度指标根据地铁工程施工的测量需求，制定相应的精度指标，如定位精度、高程精度等。误差传播与精度评定研究误差在测量过程中的传播规律，对测量成果进行精度评定，确保测量数据满足工程施工要求。03地铁工程施工测量技术应用控制测量定义与目的010203控制测量是地铁工程施工测量的重要环节，旨在为工程施工提供准确的基础控制网，确保工程建设的精度和稳定性。测量方法采用全球卫星定位系统（GPS）、全站仪等先进测量仪器，进行高精度、高效率的控制测量。测量内容包括基准点、控制点的测定，以及基线、角度、高程等参数的测量。施工放样010203定义与目的放样方法放样内容施工放样是根据设计图纸和测量数据，将地铁工程的构筑物在实际地面上进行标定和定位的过程。采用全站仪、电子经纬仪等测量设备，结合计算机辅助设计软件，进行施工放样。包括车站、隧道、桥梁等各个工程部位的放样，确保施工的准确性和顺利进行。工程变形监测定义与目的01工程变形监测是对地铁工程施工过程中构筑物的变形情况进行实时监测和分析，以确保工程施工安全。监测方法02采用自动化监测系统、遥感技术等手段，实时监测构筑物的变形、位移等参数。监测内容03包括地铁车站、隧道、桥梁等构筑物的沉降、水平位移、倾斜等变形情况的监测，及时预警并采取相应的工程措施，确保工程施工的安全和稳定。04地铁工程施工测量案例与实战演练施工测量案例分享案例一某地铁车站施工测量方案设计与实施。详细介绍测量方案的设计思路、测量方法和技术路线，并结合实际施工情况进行实施，包括测量前的准备工作、测量过程中的注意事项和测量方法的选择等。案例二某地铁区间隧道施工测量。介绍如何进行区间隧道的控制测量、放样测量和断面测量，并讲述隧道贯通误...
