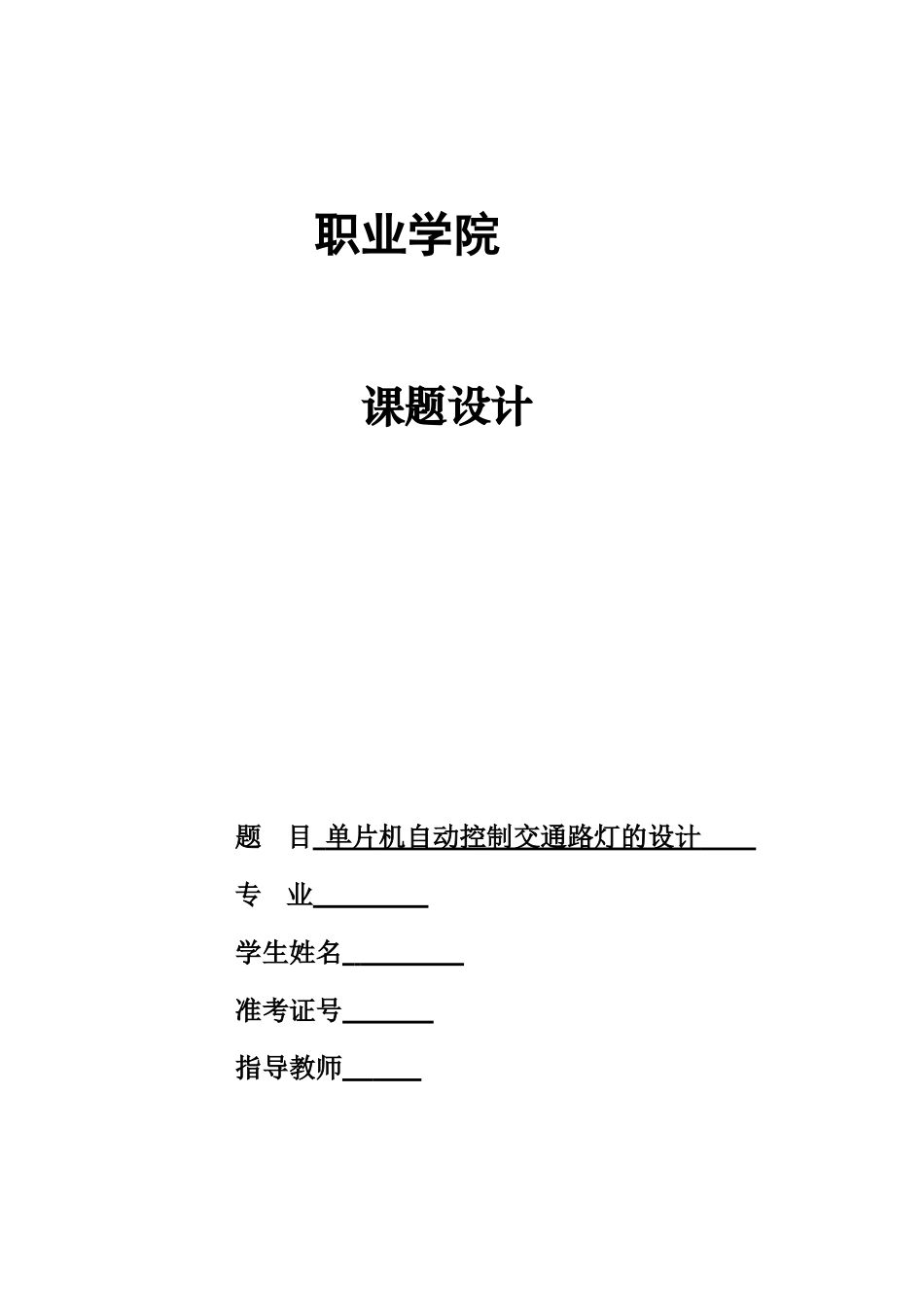

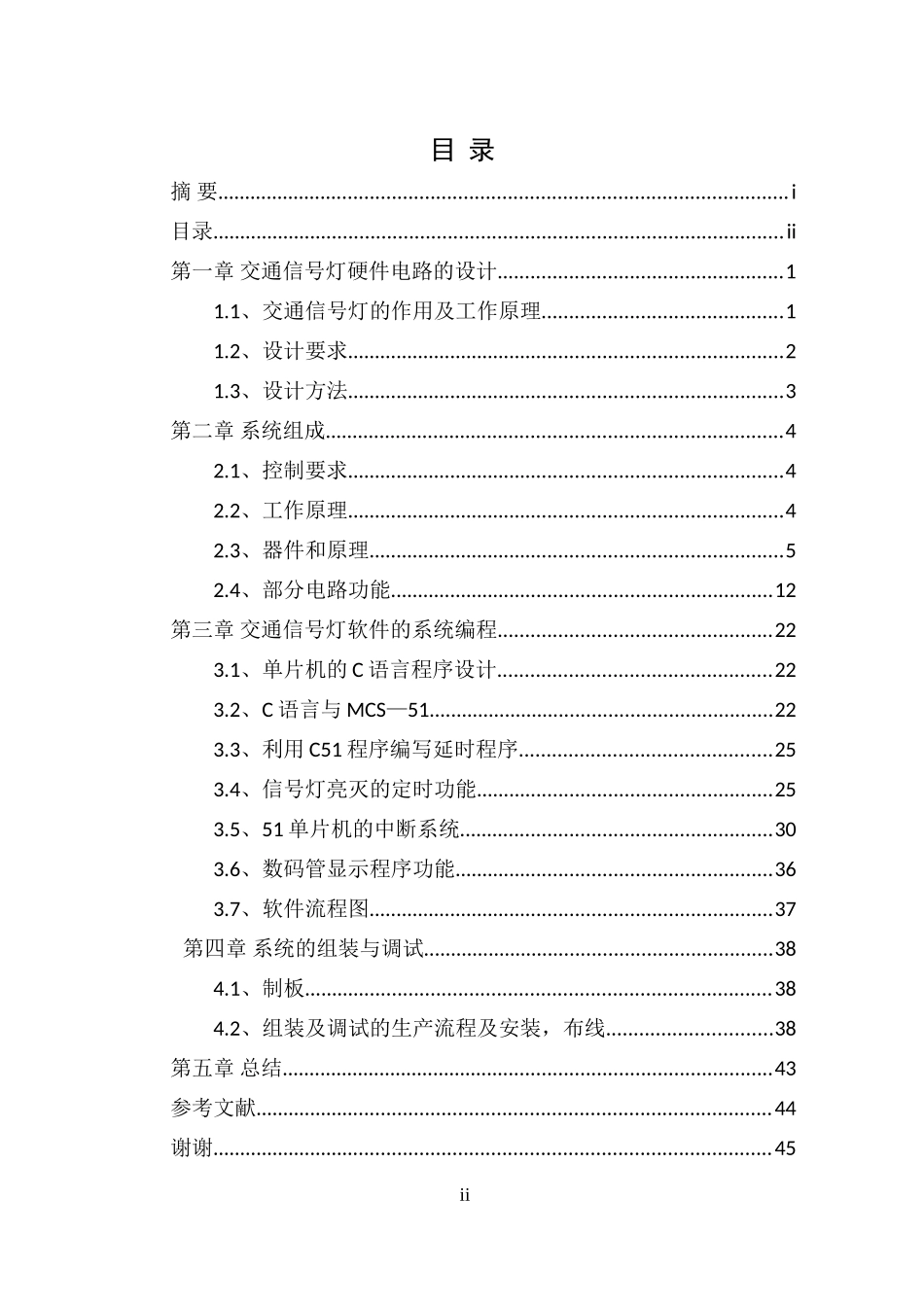

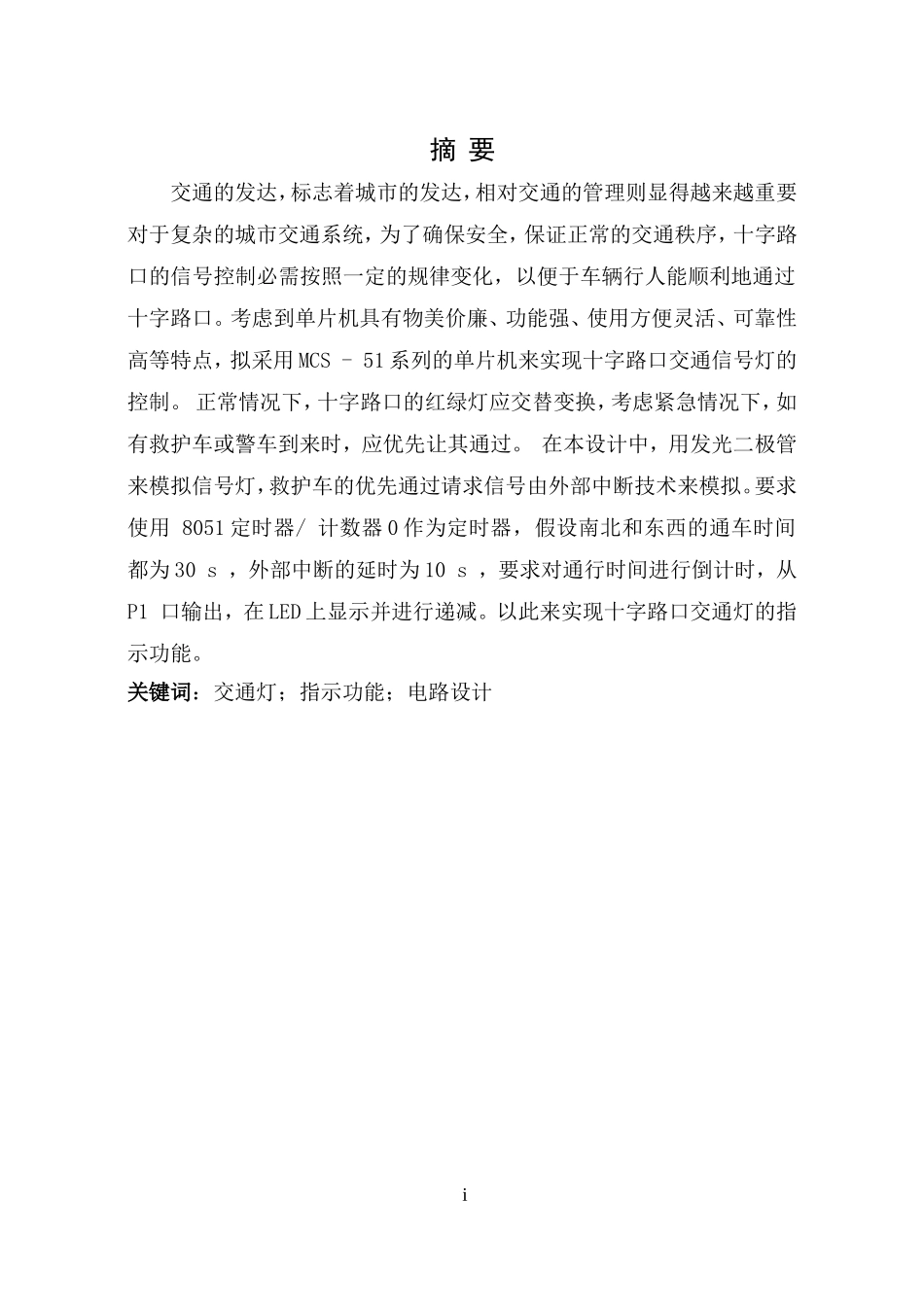

职业学院课题设计题目单片机自动控制交通路灯的设计专业学生姓名准考证号指导教师摘要交通的发达，标志着城市的发达，相对交通的管理则显得越来越重要对于复杂的城市交通系统，为了确保安全，保证正常的交通秩序，十字路口的信号控制必需按照一定的规律变化，以便于车辆行人能顺利地通过十字路口。考虑到单片机具有物美价廉、功能强、使用方便灵活、可靠性高等特点，拟采用MCS-51系列的单片机来实现十字路口交通信号灯的控制。正常情况下，十字路口的红绿灯应交替变换，考虑紧急情况下，如有救护车或警车到来时，应优先让其通过。在本设计中，用发光二极管来模拟信号灯，救护车的优先通过请求信号由外部中断技术来模拟。要求使用8051定时器/计数器0作为定时器，假设南北和东西的通车时间都为30s，外部中断的延时为10s，要求对通行时间进行倒计时，从P1口输出，在LED上显示并进行递减。以此来实现十字路口交通灯的指示功能。关键词：交通灯；指示功能；电路设计i目录摘要........................................................................................................i目录........................................................................................................ii第一章交通信号灯硬件电路的设计....................................................11.1、交通信号灯的作用及工作原理............................................11.2、设计要求................................................................................21.3、设计方法................................................................................3第二章系统组成....................................................................................42.1、控制要求................................................................................42.2、工作原理................................................................................42.3、器件和原理............................................................................52.4、部分电路功能......................................................................12第三章交通信号灯软件的系统编程..................................................223.1、单片机的C语言程序设计..................................................223.2、C语言与MCS—51...............................................................223.3、利用C51程序编写延时程序..............................................253.4、信号灯亮灭的定时功能......................................................253.5、51单片机的中断系统.........................................................303.6、数码管显示程序功能..........................................................363.7、软件流程图..........................................................................37第四章系统的组装与调试................................................................384.1、制板.....................................................................................384.2、组装及调试的生产流程及安装，布线..............................38第五章总结..........................................................................................43参考文献..............................................................................................44谢谢......................................................................................................45iiiii第一章交通信号灯硬件电路的设计第一章交通信号灯硬件电路的设计1.1、交通信号灯的作用及工作原理一般情况下，红绿灯设在十字路口，或在多干道的叉口上，目的是为了调整叉口的交通秩序使各干道来往车辆能够有条不紊地行驶，否则将造成意想不到的严重后果。当然在叉口设置合理的红绿灯...
