各种水泵构造课件VIP免费

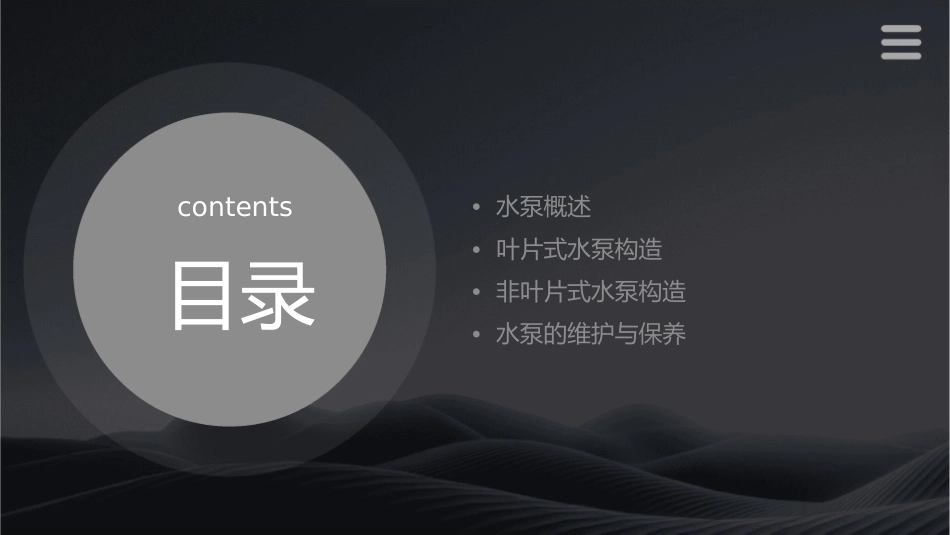

contents•水泵概述•叶片式水泵构造•非叶片式水泵构造•水泵的维护与保养目录01水泵概述水泵的定义与分类总结词详细描述水泵是一种用于输送液体的机械设备，根据不同的分类标准，可以分为不同的类型。水泵是一种将原动机的机械能或其他外部能量传送给液体，使液体能量增加的机械。根据不同的分类标准，水泵可以分为多种类型，如按工作原理可分为叶片式水泵、容积式水泵和喷射式水泵等；按输送介质可分为水泵、油泵和泥浆泵等；按使用场合可分为工业水泵、农业水泵和消防水泵等。水泵的工作原理总结词水泵的工作原理主要是通过加压的方式，将液体从低处输送到高处或从一处输送到另一处。详细描述水泵的工作原理基于能量守恒定律和伯努利方程。当原动机带动叶轮旋转时，叶轮中的叶片迫使液体旋转，在离心力的作用下，液体的动能和压能增加，从而使液体获得能量。通过改变泵内的压力和流速，可以实现液体的输送和调节。水泵的应用场景总结词水泵的应用场景非常广泛，包括工业、农业、建筑、环保等领域。详细描述在工业领域，水泵被广泛应用于冷却系统、锅炉给水、污水处理等方面；在农业领域，水泵用于灌溉、排水和温室加湿等；在建筑领域，水泵用于供水、消防和空调系统等；在环保领域，水泵用于污水处理、雨水排放和河道治理等。02叶片式水泵构造离心泵构造总结词离心泵主要由叶轮、泵体、泵轴、轴承和密封装置等组成，其工作原理是利用叶轮旋转产生的离心力将水吸入并排出。详细描述离心泵的叶轮通常由铸铁或不锈钢制成，形状为后弯式或前弯式，能够产生足够的离心力将水吸入泵内。泵体则由铸铁或钢板制成，内部装有叶轮和导叶，导叶的作用是将叶轮甩出的水导向出口。泵轴通常由碳钢或不锈钢制成，轴承和密封装置则用来支撑和密封泵轴。轴流泵构造总结词详细描述轴流泵主要由叶轮、泵壳、泵轴、轴承和密封装置等组成，其工作原理是利用叶轮旋转产生的推力将水吸入并排出。轴流泵的叶轮通常由铸铁或不锈钢制成，形状为平直式或曲线式，能够产生足够的推力将水推向出口。泵壳则由铸铁或钢板制成，内部装有叶轮和导叶，导叶的作用是将叶轮甩出的水导向出口。泵轴通常由碳钢或不锈钢制成，轴承和密封装置则用来支撑和密封泵轴。VS混流泵构造总结词详细描述混流泵主要由叶轮、泵壳、泵轴、轴承和密混流泵的叶轮通常由铸铁或不锈钢制成，形状介于离心式和轴流式之间，能够同时产生离心力和推力将水推向出口。泵壳则由铸铁或钢板制成，内部装有叶轮和导叶，导叶的作用是将叶轮甩出的水导向出口。泵轴通常由碳钢或不锈钢制成，轴承和密封装置则用来支撑和密封泵轴。封装置等组成，其工作原理是结合了离心泵和轴流泵的特点，利用叶轮旋转产生的离心力和推力将水吸入并排出。03非叶片式水泵构造容积泵构造总结词利用工作容积的周期性变化来输送液体详细描述容积泵通过改变工作容积来吸入和排出液体，其工作原理主要是依靠泵内工作容积周期性的变化来输送液体。喷射泵构造总结词利用高速射流来输送液体详细描述喷射泵是一种利用高速射流来输送液体的装置，其工作原理是利用高压流体通过喷嘴产生的高速射流来引射或输送液体。液压泵构造总结词利用液体压力来驱动液压执行元件详细描述液压泵是液压系统的核心元件，其工作原理是利用液体压力来驱动液压执行元件，实现机械能向液压能的转换。04水泵的维护与保养水泵的安装与调试010203安装位置选择安装步骤调试步骤选择通风良好、温度适宜、便于维护的位置，同时考虑水泵的吸水能力和排水能力。按照厂家提供的安装指南逐步进行，确保水泵稳固、管道连接牢固。在正式使用前进行调试，检查水泵的运转是否正常，确保无泄漏和异常声响。水泵的日常维护定期检查清洁保养记录与报告定期检查水泵的润滑情况、密封性、管道连接等，确保正常运转。定期清洁水泵表面，清除污垢和锈迹，保持整洁。对日常维护情况进行记录，发现异常及时报告处理。水泵的故障排除与维修维修步骤按照维修手册进行维修，更换损坏的部件，确保水泵恢复正常功能。故障诊断根据故障现象，分析可能的原因，确定故障部位。预防措施针对常见故障制定预防措施，降低故障发生率。THANKS感谢观看
