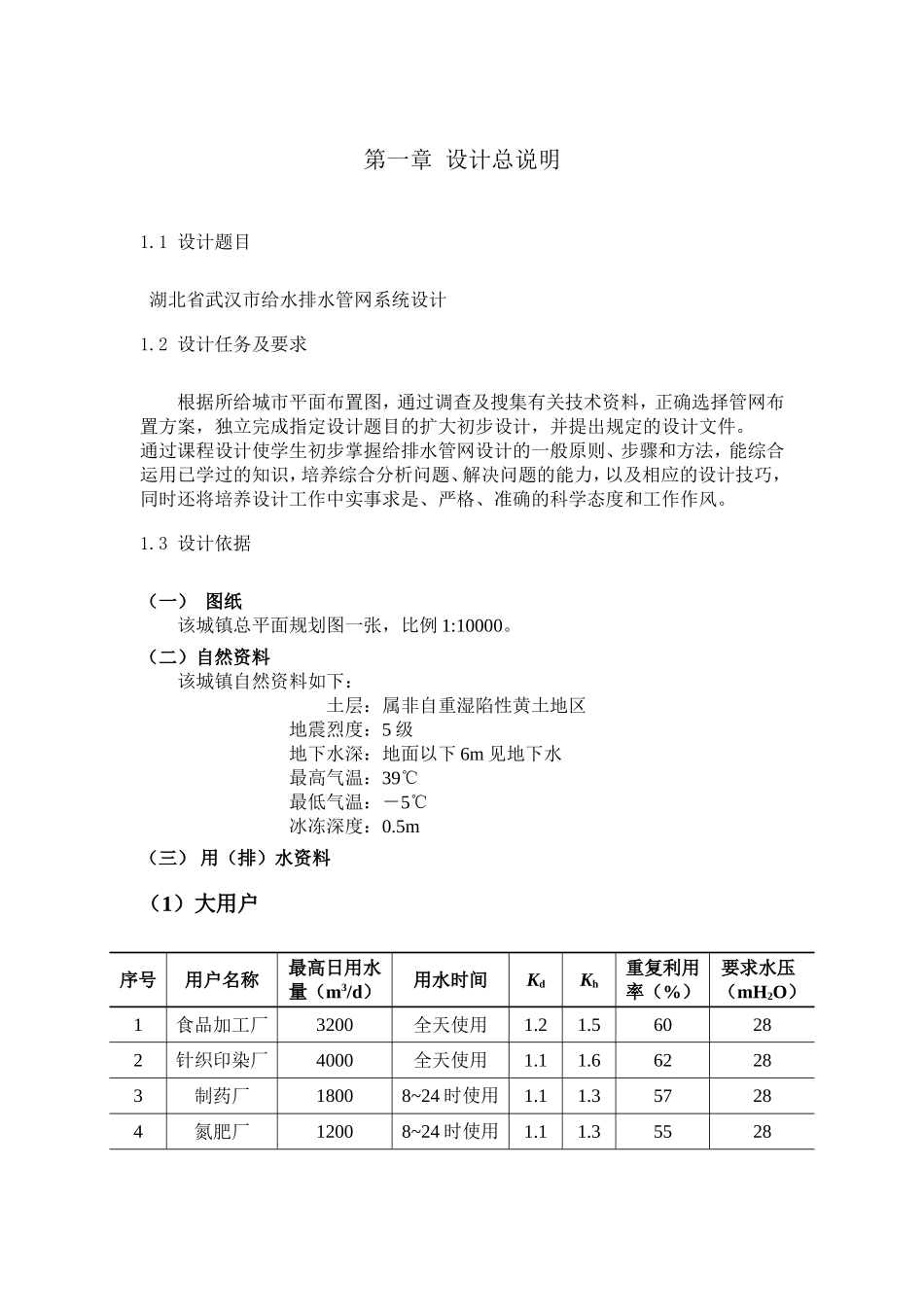

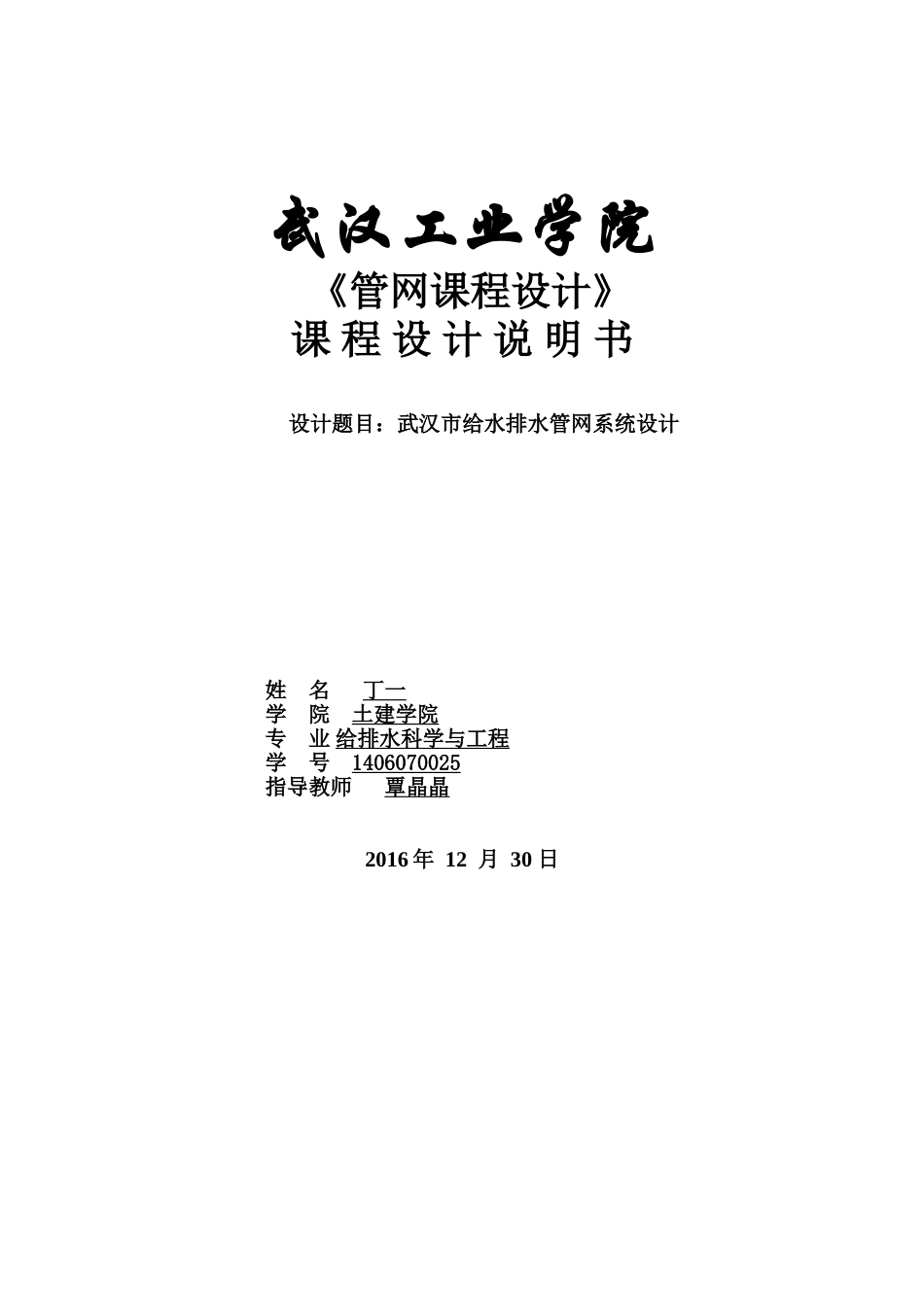

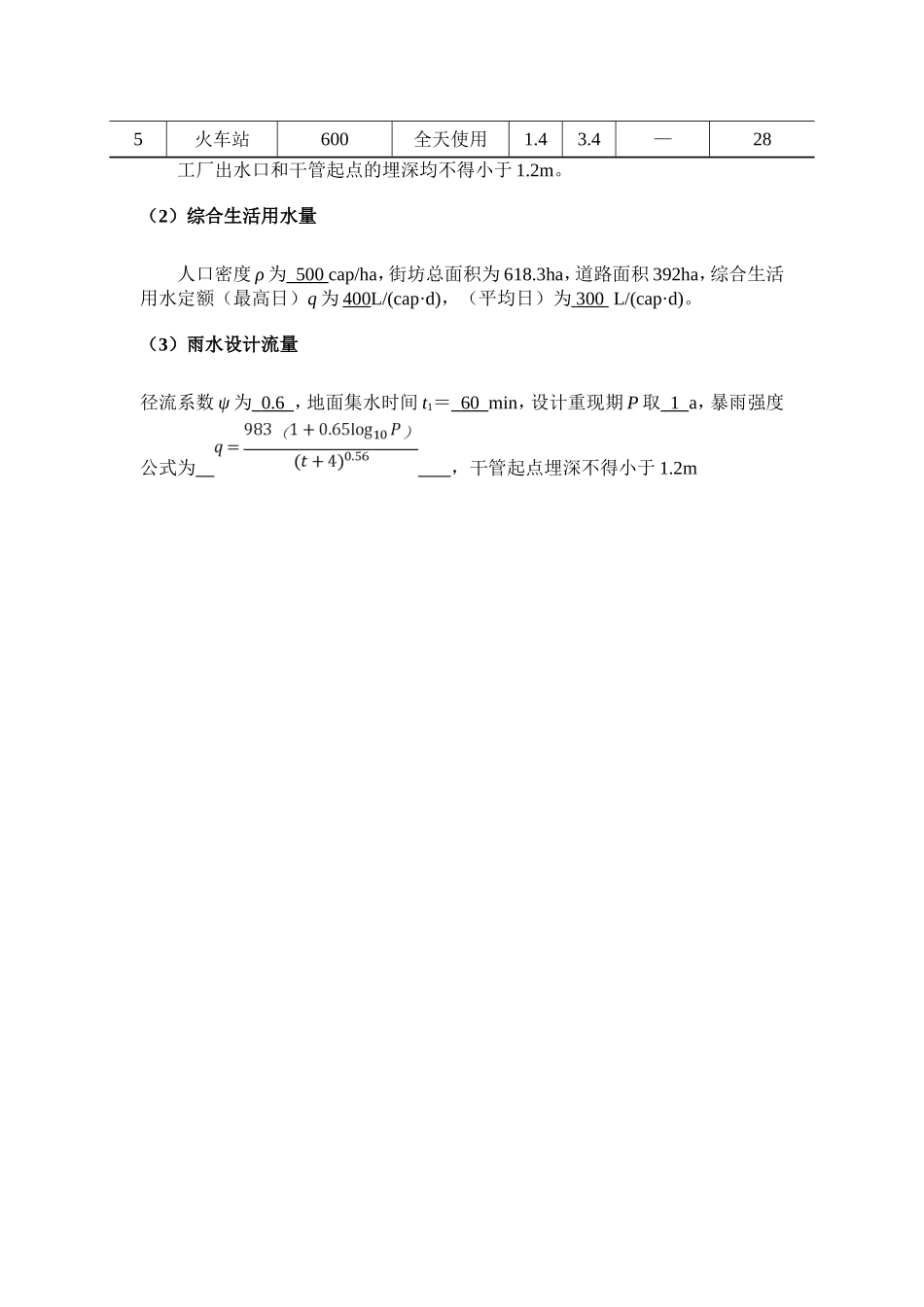

武汉工业学院《管网课程设计》课程设计说明书设计题目：武汉市给水排水管网系统设计姓名丁一学院土建学院专业给排水科学与工程学号1406070025指导教师覃晶晶2016年12月30日第一章设计总说明1.1设计题目湖北省武汉市给水排水管网系统设计1.2设计任务及要求根据所给城市平面布置图，通过调查及搜集有关技术资料，正确选择管网布置方案，独立完成指定设计题目的扩大初步设计，并提出规定的设计文件。通过课程设计使学生初步掌握给排水管网设计的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。1.3设计依据（一）图纸该城镇总平面规划图一张，比例1:10000。（二）自然资料该城镇自然资料如下：土层：属非自重湿陷性黄土地区地震烈度：5级地下水深：地面以下6m见地下水最高气温：39℃最低气温：－5℃冰冻深度：0.5m（三）用（排）水资料（1）大用户序号用户名称最高日用水量（m3/d）用水时间KdKh重复利用率（%）要求水压（mH2O）1食品加工厂3200全天使用1.21.560282针织印染厂4000全天使用1.11.662283制药厂18008~24时使用1.11.357284氮肥厂12008~24时使用1.11.355285火车站600全天使用1.43.4—28工厂出水口和干管起点的埋深均不得小于1.2m。（2）综合生活用水量人口密度ρ为500cap/ha，街坊总面积为618.3ha，道路面积392ha，综合生活用水定额（最高日）q为400L/(cap·d)，（平均日）为300L/(cap·d)。（3）雨水设计流量径流系数ψ为0.6，地面集水时间t1＝60min，设计重现期P取1a，暴雨强度公式为，干管起点埋深不得小于1.2m第二章给水管网设计说明2.1全镇用水量分析与设计用水量计算综合生活用水量Q1=500×618.3×400÷1000=123660（m³/d）工业企业用水量Q2=3200+4000+1800+1200+600=10800（m3/d）浇洒道路和绿地用水量Q3=（3×382+2×49.9）÷1000×10000=12456.5（m3/d）管网漏损及未预见用水量Q4=0.2×（Q1+Q2+Q3）=29383.3（m3/d）消防用水量Q6=65×2=130（L/s）最高日用水量Qd=Q1+Q2+Q3+Q4=165499.8（m3/d）取166000m3/d最高时用水量=9289（L/s）2.2给水管网的布置与定线1食品加工厂1014523478121516制药厂火车站针织印刷厂氮肥厂2.3比流量、沿线流量、节点流量的计算比流量（L/(s·m)）=0.1227（L/(s·m)）沿线流量（L/s）节点流量（L/s）管段长度及配水长度：管段编号管段长度配水长度1275.390.0021029.45514.7231012.69506.354597.10298.555598.44299.226771.93385.977804.870.008574.800.0091078.530.0010688.810.0011557.870.00121060.020.0013896.12448.0614653.35326.6815784.59392.3016719.41359.7017988.32494.1618633.02316.5119748.00374.0020737.42737.4221820.24820.2422850.71850.7123679.58339.79241132.82566.4125750.38750.3826808.95808.9527404.70202.3528880.42880.4229749.22374.6130910.45455.2331853.53853.5332806.95403.4733613.600.0034798.000.0035926.04463.0236852.51852.5137979.64979.6438892.19892.19391115.621115.6240841.81841.8141798.06798.0642802.70401.3543553.890.0044677.300.00451119.86559.9346684.99342.49集中流量：集中用户名称印刷厂制药厂食品厂火车站氮肥厂集中用水量（L/s）46.3020.8337.046.9413.89所处位置节点编号11109812最高时管段沿线流量分配与节点设计流量：管段或节点编号管段配水长度管段沿线流量节点设计流量计算（L/s）（m）（L/s）集中流量沿线流量供水流量节点流量10.000.000.002580.16-2580.162514.7263.1754.5354.533506.3562.14107.90107.904298.5536.6495.4395.435299.2236.7286.3286.326385.9747.3742.0442.0470.000.0036.1036.1080.000.006.940.006.9490.000.0037.040.0037.04100.000.0020.830.0020.83110.000.0046.300.0046.30120.000.0013.890.0013.8913448.0654.9948.5148.5114326.6840.0947.5447.5415392.3048.1495.7795.7716359.7044.14169.34169.3417494.1660.6452.3952.3918316.5138.84101.94101.9419374.0045.9092.7092.7020737.4290.50151.18151.1821820.24100.6615...
