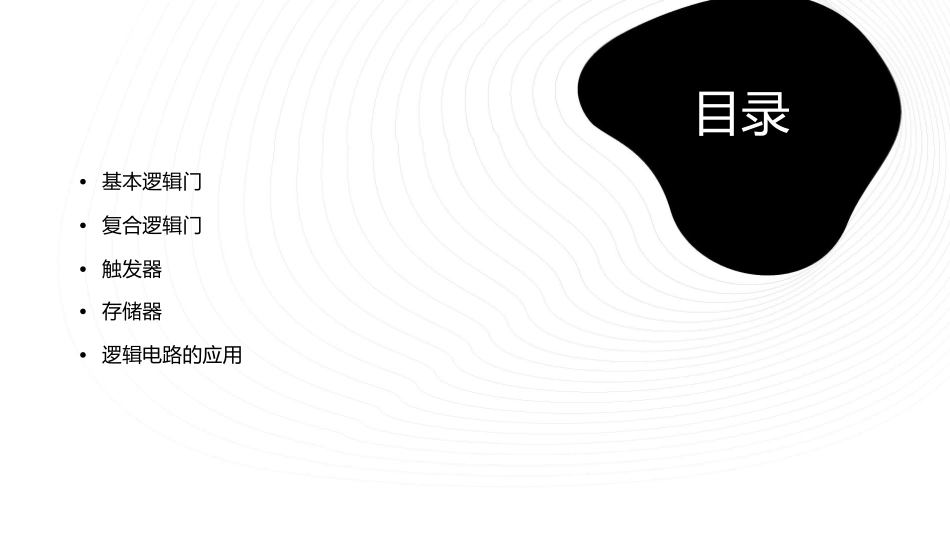

基本逻辑器件概要课件目录•基本逻辑门•复合逻辑门•触发器•存储器•逻辑电路的应用基本逻辑门AND门总结词实现逻辑乘积运算的基本逻辑门详细描述AND门是逻辑门的一种，用于实现逻辑乘积运算。当输入两个或多个信号时，只有当所有输入信号都为高电平（或逻辑1）时，输出信号才为高电平（或逻辑1）；否则，输出信号为低电平（或逻辑0）。在数字逻辑电路中，AND门常用于实现与运算、寄存器操作等功能。NOT门总结词实现逻辑非运算的基本逻辑门详细描述NOT门是逻辑门的一种，用于实现逻辑非运算。NOT门的输出信号与输入信号的状态相反，当输入信号为高电平（或逻辑1）时，输出信号为低电平（或逻辑0）；当输入信号为低电平（或逻辑0）时，输出信号为高电平（或逻辑1）。在数字逻辑电路中，NOT门常用于实现取反、寄存器操作等功能。复合逻辑门AND-OR门总结词一种常见的复合逻辑门，由一个AND门和一个OR门组成。详细描述AND-OR门通常用于实现复杂的逻辑函数，其工作原理是先对输入信号进行与运算，然后再进行或运算。这种门电路在数字逻辑电路设计中应用广泛。OR-NOT门总结词一种基本的复合逻辑门，由一个OR门和一个NOT门组成。详细描述OR-NOT门的作用是对输入信号进行或运算，并对结果取反。这种门电路在实现逻辑非运算和某些复杂的逻辑函数时非常有用。AND-NOT门总结词一种基本的复合逻辑门，由一个AND门和一个NOT门组成。详细描述AND-NOT门的作用是对输入信号进行与运算，并对结果取反。这种门电路在实现逻辑非运算和某些复杂的逻辑函数时非常有用。触发器D触发器总结词D触发器是一种常见的数字逻辑触发器，其特点是具有数据输入端、时钟输入端和数据输出端。详细描述D触发器在时钟信号的上升沿或下降沿时，会将数据输入端的数据存储到内部寄存器中，并在时钟信号的下一个上升沿时将存储的数据输出到数据输出端。D触发器常用于实现时序逻辑电路，如计数器和寄存器等。JK触发器总结词JK触发器是一种具有置位、复位和时钟输入端的数字逻辑触发器。详细描述在时钟信号的上升沿或下降沿时，JK触发器会根据J端和K端的输入信号来决定是否置位或复位内部寄存器。如果J端为1且K端为0，则触发器置位；如果J端为0且K端为1，则触发器复位。JK触发器常用于实现二进制计数器和移位寄存器等。RS触发器总结词RS触发器是一种基本的数字逻辑触发器，具有置位和复位两个输入端。详细描述RS触发器在置位输入端为1且复位输入端为0时置位，在复位输入端为1且置位输入端为0时复位。RS触发器常用于实现简单的逻辑控制和状态机等。存储器随机存取存储器（RAM）总结词详细描述一种可以随时读写的存储器，数据存储在RAM中，断电后数据会丢失。RAM是一种易失性存储器，它允许用户在任何时候读取和写入数据。由于其高速性能，RAM常用于处理大型数据集和运行计算密集型任务。然而，一旦电源被切断，存储在RAM中的数据将会丢失。VS只读存储器（ROM）总结词一种只能读取数据的存储器，数据在制造过程中被写入ROM，之后无法更改。详细描述ROM是一种非易失性存储器，数据在制造过程中被永久写入ROM，并且在后续使用中无法更改。由于其可靠性，ROM常用于存储固件、操作系统代码等关键信息。寄存器总结词详细描述一种高速存储器，用于暂存数据和指令。寄存器是一种非常快速的存储器，通常由触发器组成。它用于存储处理器内部的操作数和指令。由于其高速性能，寄存器对于提高处理器的工作效率至关重要。逻辑电路的应用数字逻辑电路在计算机中的应用中央处理器（CPU）输入输出设备CPU是计算机的核心，它由数百万到数十亿的逻辑门组成，负责执行计算机程序中的指令。键盘、鼠标、显示器等设备通过数字逻辑电路与计算机进行通信。内存和存储器计算机的内存和存储器使用数字逻辑电路来存储和检索数据。数字逻辑电路在通信系统中的应用调制解调器交换机和路由器光纤网络调制解调器使用数字逻辑电路来处理电话线上的模拟信号，以便在互联网上传输数据。交换机和路由器是通信网络中的关键设备，它们使用数字逻辑电路来路由数据包。光纤网络使用数字逻辑电路来传输高速数据。数字逻辑电路在自动控制系统中的应用STEP03交通控制系统...
