2019年苏科版九年级物理上册同步练习——13欧姆定律探究电流和电压、电阻的关系VIP专享VIP免费

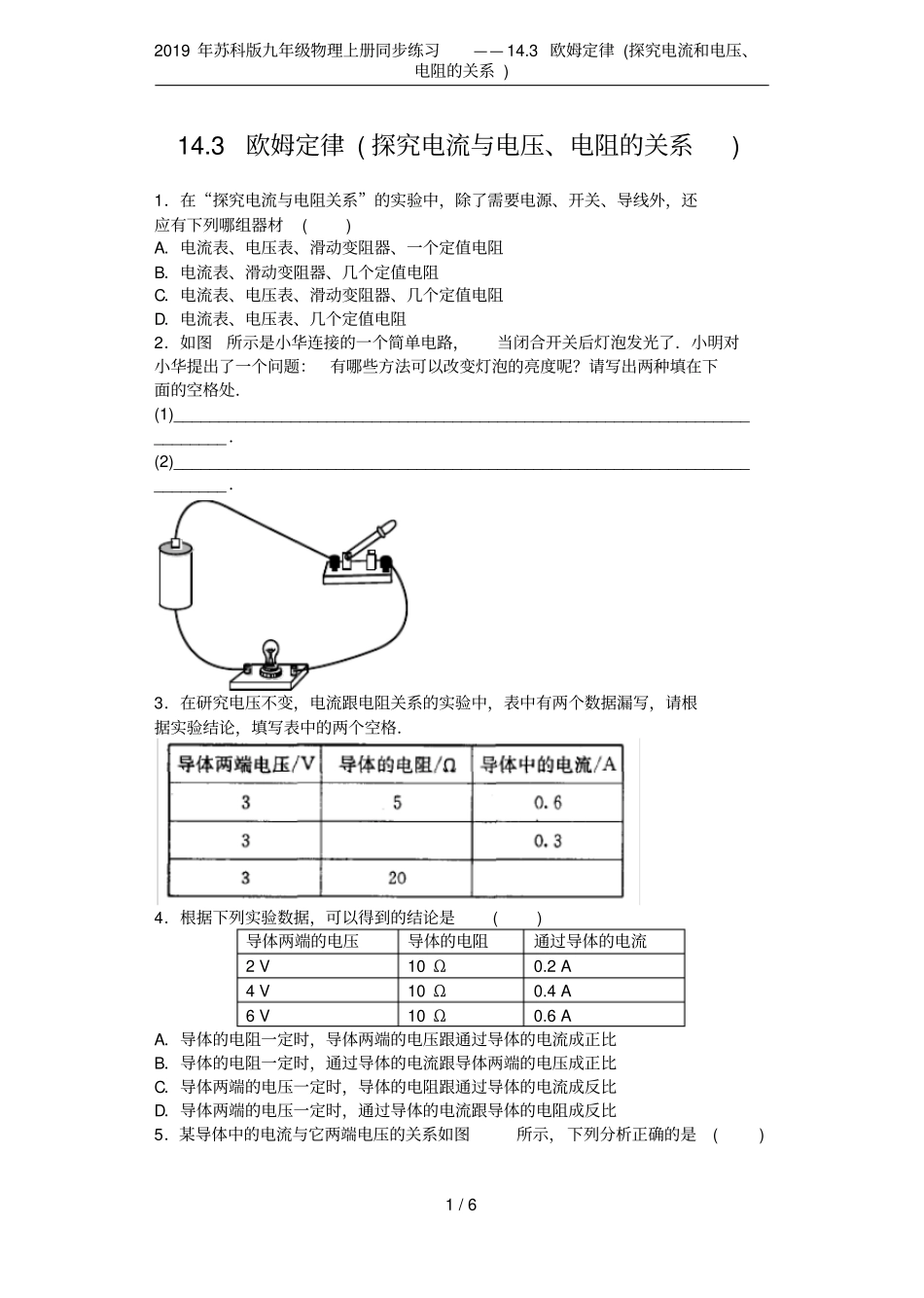

2019年苏科版九年级物理上册同步练习——14.3欧姆定律(探究电流和电压、电阻的关系)1/614.3欧姆定律(探究电流与电压、电阻的关系)1．在“探究电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材()A．电流表、电压表、滑动变阻器、一个定值电阻B．电流表、滑动变阻器、几个定值电阻C．电流表、电压表、滑动变阻器、几个定值电阻D．电流表、电压表、几个定值电阻2．如图所示是小华连接的一个简单电路，当闭合开关后灯泡发光了．小明对小华提出了一个问题：有哪些方法可以改变灯泡的亮度呢？请写出两种填在下面的空格处．(1)________________________________________________________________________．(2)________________________________________________________________________．3．在研究电压不变，电流跟电阻关系的实验中，表中有两个数据漏写，请根据实验结论，填写表中的两个空格．4．根据下列实验数据，可以得到的结论是()导体两端的电压导体的电阻通过导体的电流2V10Ω0.2A4V10Ω0.4A6V10Ω0.6AA．导体的电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体的电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比5．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是()2019年苏科版九年级物理上册同步练习——14.3欧姆定律(探究电流和电压、电阻的关系)2/6图14－3－4A．当导体两端的电压为0时，它的电阻为0B．该导体两端的电压跟通过导体的电流成正比C．当导体中的电流为0时，它的电阻为0D．电阻一定时，导体中的电流与其两端的电压成正比6．下列说法中正确的是()A．电流跟电压成正比B．电流跟电阻成反比C．导体的电阻一定时，导体中的电流跟导体两端的电压成正比D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比7．某同学利用如图所示的电路探究“电流与电压、电阻的关系”；实验开始时，滑动变阻器的作用是____________；在探究“通过导体的电流与导体两端的电压关系”时，应保持________不变，滑动变阻器的作用是________________．在探究“通过导体的电流与导体电阻的关系”时，滑动变阻器的作用是________________________．8．小明在“探究电流大小与哪些因素有关”的实验中：(1)连接电路时，开关应________．请用笔画线代替导线，根据图14－3－7乙中的电路图将图甲所示的实物电路连接完整．2019年苏科版九年级物理上册同步练习——14.3欧姆定律(探究电流和电压、电阻的关系)3/6(2)闭合开关前，图甲中滑动变阻器的滑片P应位于________(选填“A”或“B”)端，可以起到____________________的作用．(3)闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是：①________________________________________________________________________；②__________________．(写出两种)(4)排除故障后，小明通过实验得到的数据如表一所示，其中第1次实验的电流表示数如图丙所示，为________A．根据表一的数据，可得出的结论是________________________________________________________________________________________________________________________________________________.表一实验序号123电阻R/Ω电压U/V1.01.52.0电流I/A0.150.20(5)小明继续探究电流与电阻的关系，他将电阻R先后更换为5Ω和15Ω的电阻进行实验，得到的数据如表二所示．通过分析表二的数据可知，小明在操作过程中存在的错误是________________________________________________________________________________________________________________________________________________.表二实验序号345电阻R/ΩR515电压U/V2.01.52.3电流I/A0.200.300.159．通过一个电阻器的电流是0.4A，电阻器的电阻是90Ω，求它们两端的电压是多大？10．在“探究电阻一定时电流与电压关系”的实验中：2019年苏科版九年级物理上册同步练习——14.3欧姆定律(探究电流和电压、电阻的关系)4/6(1)请根据图甲所示的电路图，用笔画线代替导线完成...
