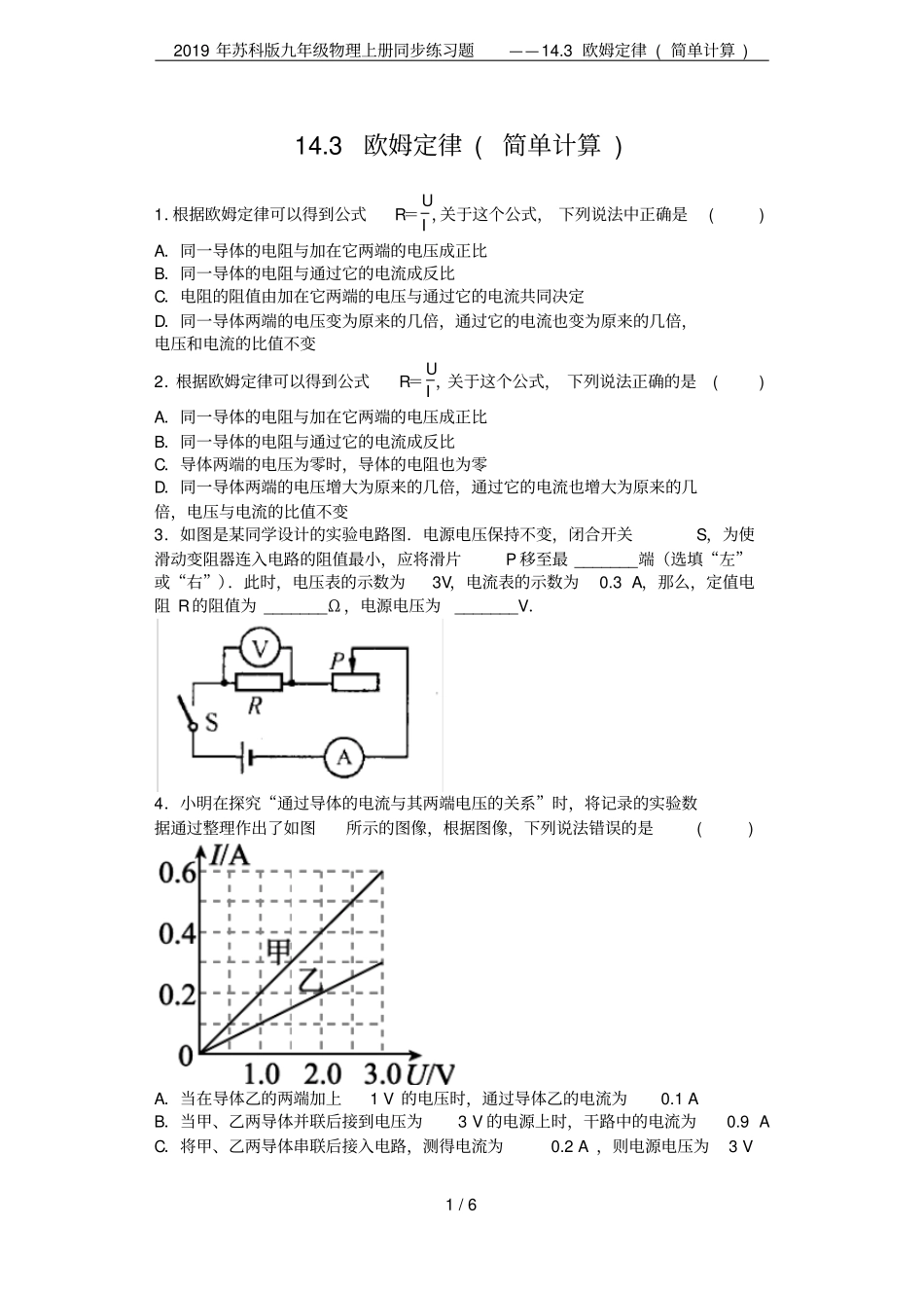

2019年苏科版九年级物理上册同步练习题——14.3欧姆定律(简单计算)1/614.3欧姆定律(简单计算)1．根据欧姆定律可以得到公式R＝UI，关于这个公式，下列说法中正确是()A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．电阻的阻值由加在它两端的电压与通过它的电流共同决定D．同一导体两端的电压变为原来的几倍，通过它的电流也变为原来的几倍，电压和电流的比值不变2．根据欧姆定律可以得到公式R＝UI，关于这个公式，下列说法正确的是()A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端的电压为零时，导体的电阻也为零D．同一导体两端的电压增大为原来的几倍，通过它的电流也增大为原来的几倍，电压与电流的比值不变3．如图是某同学设计的实验电路图．电源电压保持不变，闭合开关S，为使滑动变阻器连入电路的阻值最小，应将滑片P移至最_______端（选填“左”或“右”）．此时，电压表的示数为3V，电流表的示数为0.3A，那么，定值电阻R的阻值为_______Ω，电源电压为_______V．4．小明在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是()A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．当甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．将甲、乙两导体串联后接入电路，测得电流为0.2A，则电源电压为3V2019年苏科版九年级物理上册同步练习题——14.3欧姆定律(简单计算)2/6D．导体甲的电阻是导体乙的电阻的二倍5．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω.6．利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与R的关系图像，如图乙所示，由图像可以得出的结论是_____________________；此次实验中，电压表的示数始终保持_______V不变．7．小刚学了欧姆定律后，为了测量铅笔芯的电阻，将一根铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为________Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是________A，它的电阻为________Ω.8．某导体中的电流与它两端电压的关系如图14－3－10所示，下列分析错误的是()A．该导体电阻为5ΩB．通过该导体的电流与导体两端的电压成正比C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为2V时，通过它的电流为0.4A9．如图所示，R1＝10Ω，闭合开关S后，电压表V2的示数U2＝2.4V，电流表A的示数I＝0.4A求：(1)电压表V1的示数U1；(2)电阻R2的阻值．2019年苏科版九年级物理上册同步练习题——14.3欧姆定律(简单计算)3/610．如图所示的电路，电源电压为6V，R1＝4Ω，闭合开关S后，电压表的示数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω.11．如图所示的电路中，R1＞R2，闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2，下列判断正确的是()A．U1U2D．I1>I212．在如图所示的电路中，电源电压不变，R2＝10Ω．当S1闭合、S2断开时，电流表的示数为0.2A两个开关都闭合时，电流表的示数为0.5A，则电阻R1＝_______Ω，2019年苏科版九年级物理上册同步练习题——14.3欧姆定律(简单计算)4/613．如图所示电路中，电源电压恒为30V，电阻R1为15Ω.同时闭合开关S1、S2时，电流表的示数为2.5A．则通过电阻R1的电流为________A，电阻R2的阻值为________Ω.14．如图所示的电路中，电阻R1和R2串联在A、B两端，电压表并联在R1两端．已知R1＝10Ω，R2＝20Ω，电压表示数为2.5V，则A、B两端的电压U＝________V.15．某同学按如图所示的电路，研究通过导体的电流与导体两端的电压、导体电阻间的关系，若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1所示．然后，他又改变电阻箱R1的阻值，测得相应的电流值，如表2所示...
