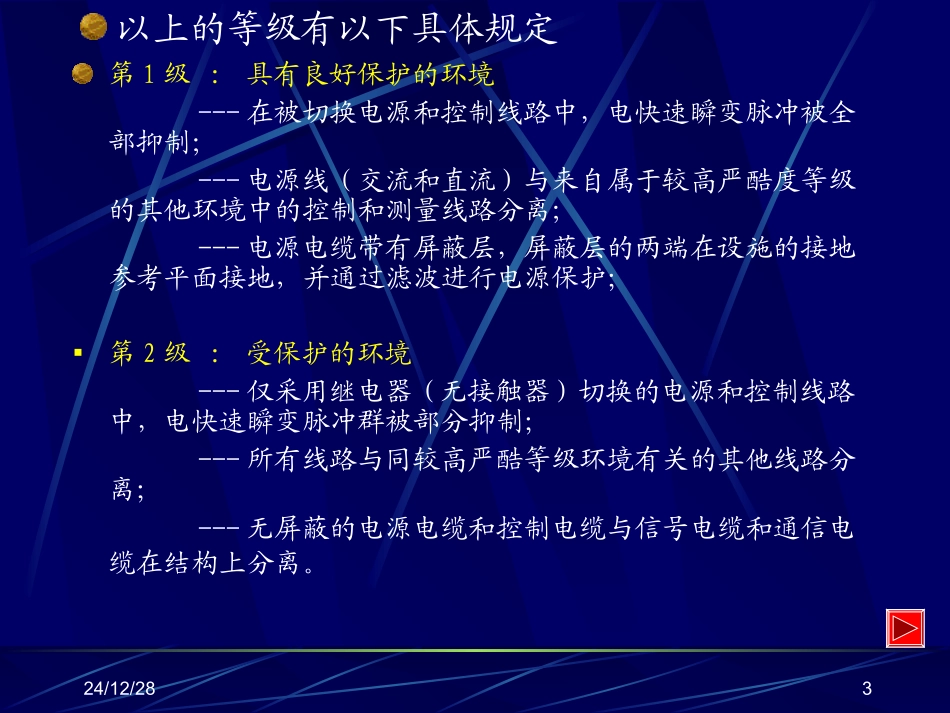

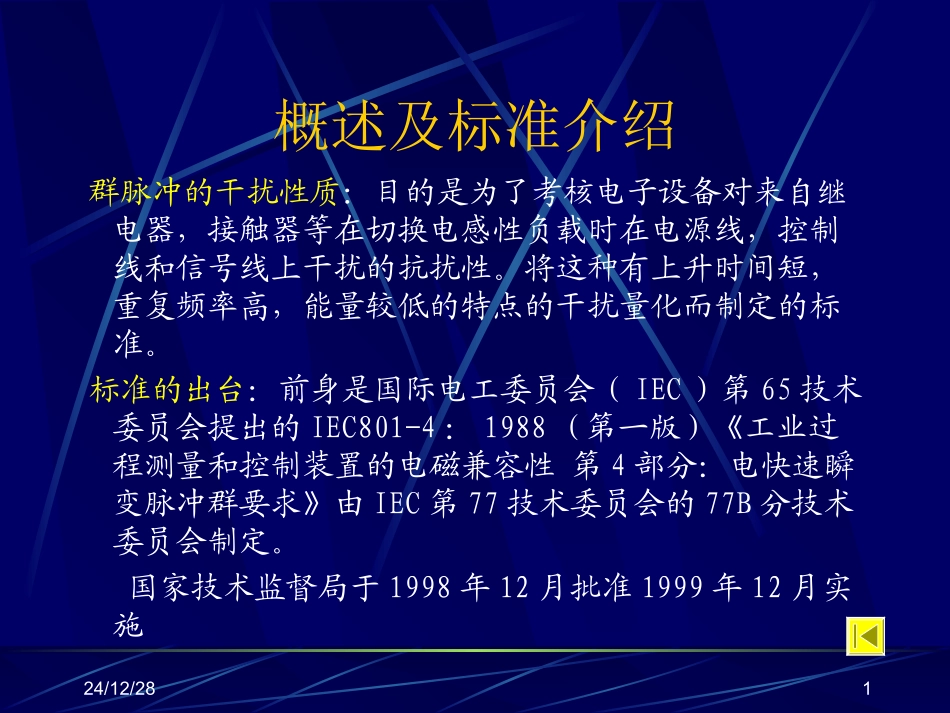

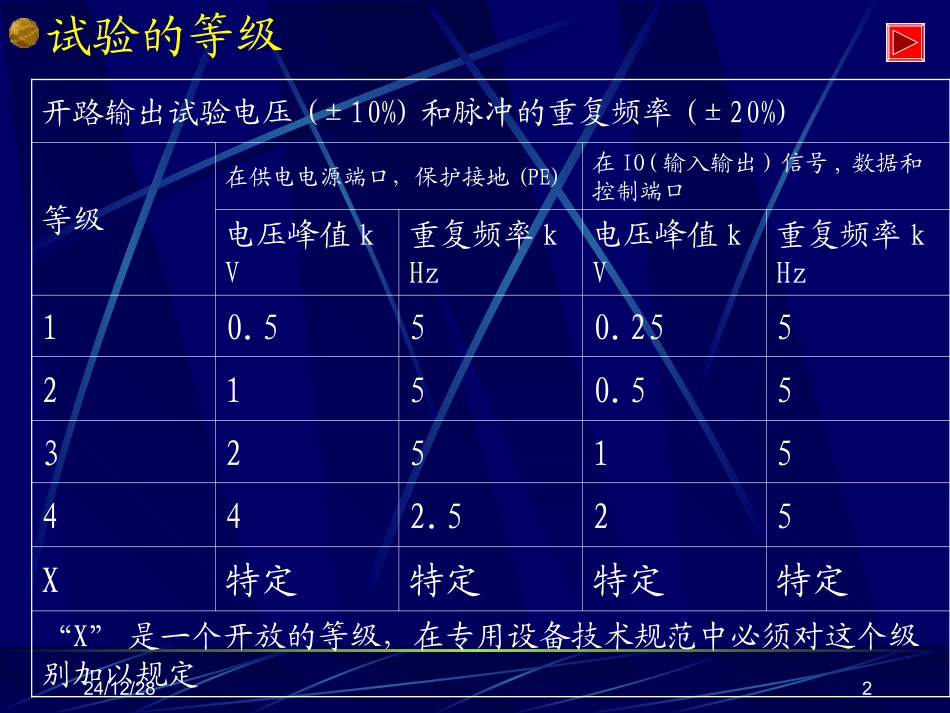

24/12/281概述及标准介绍群脉冲的干扰性质：目的是为了考核电子设备对来自继电器，接触器等在切换电感性负载时在电源线，控制线和信号线上干扰的抗扰性。将这种有上升时间短，重复频率高，能量较低的特点的干扰量化而制定的标准。标准的出台：前身是国际电工委员会（IEC）第65技术委员会提出的IEC801-4：1988（第一版）《工业过程测量和控制装置的电磁兼容性第4部分：电快速瞬变脉冲群要求》由IEC第77技术委员会的77B分技术委员会制定。国家技术监督局于1998年12月批准1999年12月实施24/12/282试验的等级开路输出试验电压(±10%)和脉冲的重复频率(±20%)等级在供电电源端口，保护接地(PE)在IO(输入输出)信号,数据和控制端口电压峰值kV重复频率kHz电压峰值kV重复频率kHz10.550.2552150.5532515442.525X特定特定特定特定“X”是一个开放的等级，在专用设备技术规范中必须对这个级别加以规定24/12/283第1级:具有良好保护的环境---在被切换电源和控制线路中，电快速瞬变脉冲被全部抑制；---电源线（交流和直流）与来自属于较高严酷度等级的其他环境中的控制和测量线路分离；---电源电缆带有屏蔽层，屏蔽层的两端在设施的接地参考平面接地，并通过滤波进行电源保护；第2级:受保护的环境---仅采用继电器(无接触器)切换的电源和控制线路中，电快速瞬变脉冲群被部分抑制；---所有线路与同较高严酷等级环境有关的其他线路分离；---无屏蔽的电源电缆和控制电缆与信号电缆和通信电缆在结构上分离。以上的等级有以下具体规定24/12/284第3级:典型的工业环境---仅采用继电器(无接触器)切换的电源和控制线路中，对电快速瞬变脉冲群无抑制；---工业线路与同较高严酷等级环境有关的其他线路分离不完善；---电源，控制，信号和通信电缆之间的分离不完善；---存在由电缆托架（同保护接地系统相连）中的导电管道，接地导体和接地网提供的接地系统。第4级:严酷的工业环境---由继电器和接触器切换的电源和控制线路中，对电快速瞬变脉冲群无抑制；---工业线路与同较高严酷等级环境有关的其他线路不分离；---电源，控制，信号和通信电缆之间不分离；---控制和信号线共用多芯电缆。24/12/285群脉冲干扰模拟器系列NS61000-4K(左上):最大电压4.4KV,10A负载.结合单项网络.NS61000-4A(右上):最大电压4.4KV,10A负载.结合三项网络.电容耦合夹(下):配合4K或4A同时使用,专对通信线使用.24/12/286NS61000-4K介绍仪器特点1.采用德国进口高压继电器,使波形输出更加稳定.2.可以在高压状态下切换正负极性.3.内制的耦合/去耦网络最大负载达到10A.4.操作简单方便,外形美观,24/12/287快速瞬变脉冲群发生器性能特性——开路输出电压范围（在储能电容器两端的电压）：0.25kV(1—10%)~4kV(1+10%)发生器应能在短路的条件下工作。在接50Ω负载时的运行特性。——最大能量：4mJ/脉冲（在2kV接50Ω负荷时）——极性：正极性、负极性——输出型式：同轴输出——动态源阻抗（见注）：50（1±20%）Ω（在1MHz和100MHz之间）——发生器内的隔直电容：10nF——脉冲重复频率：与选择的试验等级有关——单个脉冲的上升时间5（1±30%）ns——脉冲持续时间（50%值）:50（1±30%）ns——与供电电源的关系：异步——脉冲群持续时间：15（1±20%）ms——脉冲群周期：300（1±20%）ms824/12/2850%100%a.脉冲波形及参数b.脉冲重复频率(1/T=2.5k/5k/100kHz)5ns±30%50ns±30%T924/12/28300ms15ms15msa.脉冲群宽度15msd.脉冲群周期300ms24/12/2810交/直流电源端口的耦合/去耦网络这个网络提供了在不对称条件下把试验电压施加到受试设备的电源端口的能力。特性参数：——频率范围：1MHz～100MHz；——耦合电容：33nF；——耦合衰减：<2dB；——在不对称条件下的去耦衰减：>20dB；——网络中每条线路和其他线路之间的串扰衰减：>30dB；——耦合电容的绝缘耐压能力：5kV(试验脉冲：1.2/50μs)。NS61000-4ALNPEPENLLL3L2L124/12/2811容性耦合夹耦合夹能在与受试设备各端口的端子、电缆屏蔽层或受试设备的任何其它部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上。耦合夹的耦合电容取决于电缆的直径、材料和屏蔽(如果存在)。该装置由盖住受...
