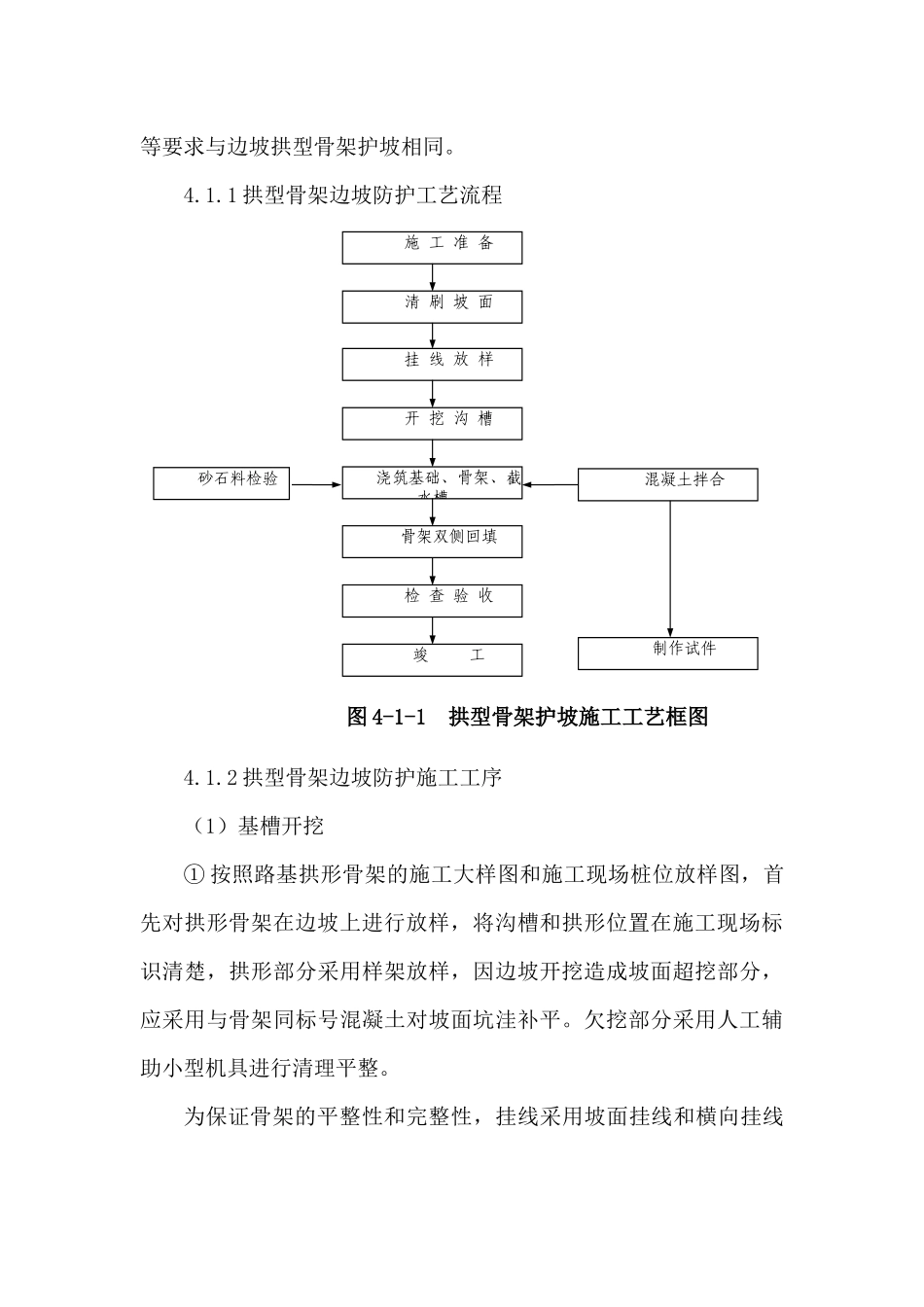

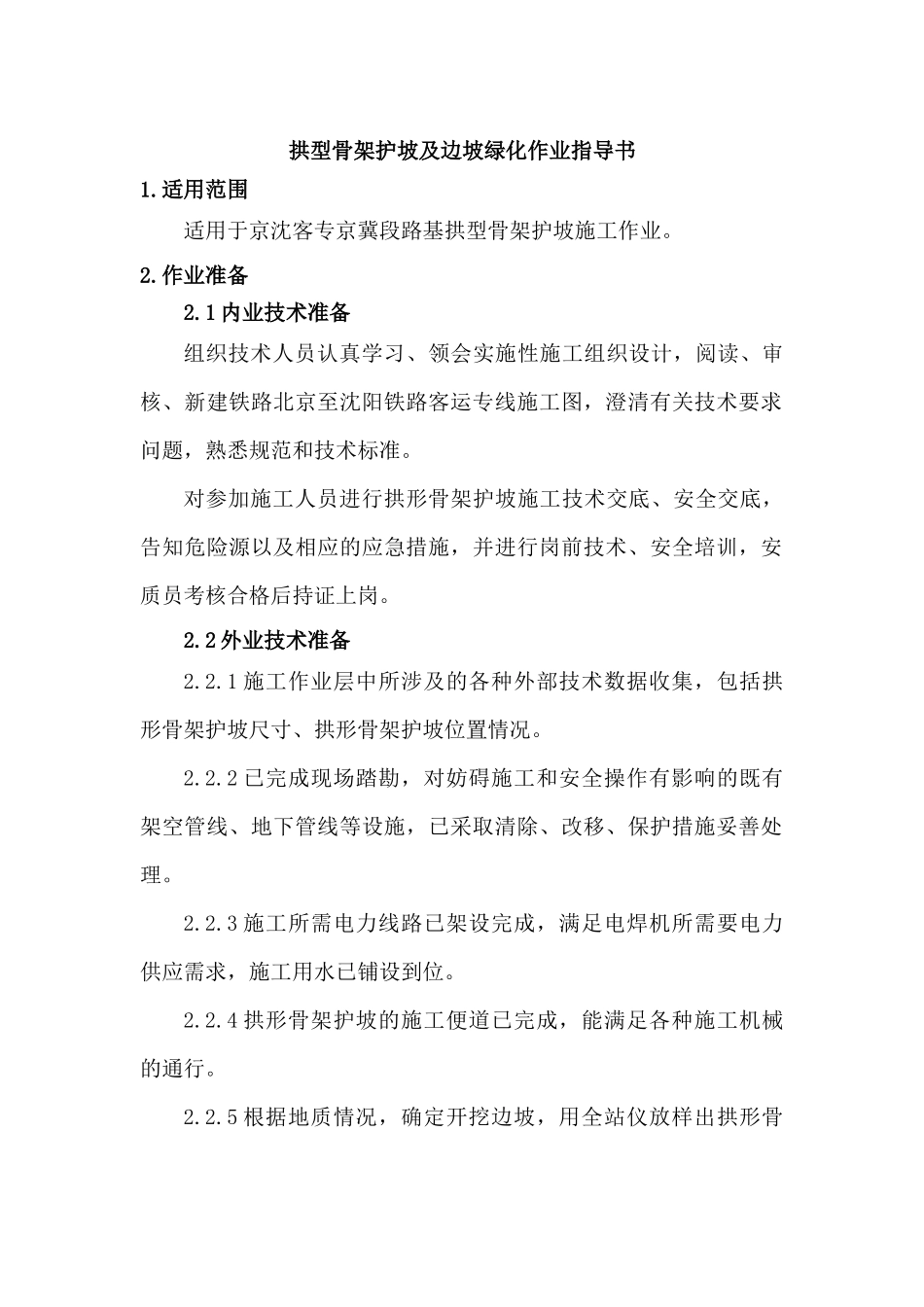

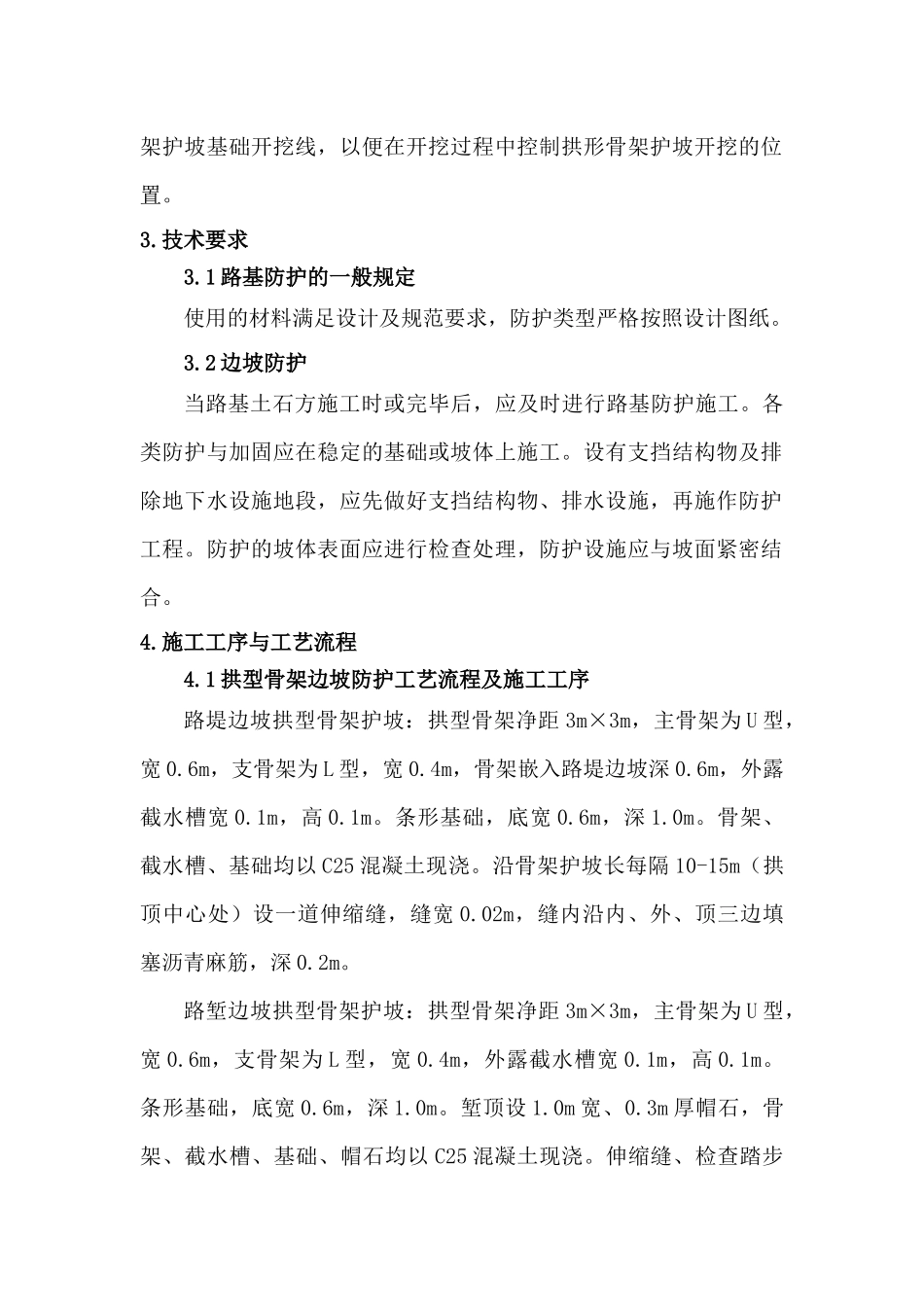

拱型骨架护坡及边坡绿化作业指导书1.适用范围适用于京沈客专京冀段路基拱型骨架护坡施工作业。2.作业准备2.1内业技术准备组织技术人员认真学习、领会实施性施工组织设计，阅读、审核、新建铁路北京至沈阳铁路客运专线施工图，澄清有关技术要求问题，熟悉规范和技术标准。对参加施工人员进行拱形骨架护坡施工技术交底、安全交底，告知危险源以及相应的应急措施，并进行岗前技术、安全培训，安质员考核合格后持证上岗。2.2外业技术准备2.2.1施工作业层中所涉及的各种外部技术数据收集，包括拱形骨架护坡尺寸、拱形骨架护坡位置情况。2.2.2已完成现场踏勘，对妨碍施工和安全操作有影响的既有架空管线、地下管线等设施，已采取清除、改移、保护措施妥善处理。2.2.3施工所需电力线路已架设完成，满足电焊机所需要电力供应需求，施工用水已铺设到位。2.2.4拱形骨架护坡的施工便道已完成，能满足各种施工机械的通行。2.2.5根据地质情况，确定开挖边坡，用全站仪放样出拱形骨架护坡基础开挖线，以便在开挖过程中控制拱形骨架护坡开挖的位置。3.技术要求3.1路基防护的一般规定使用的材料满足设计及规范要求，防护类型严格按照设计图纸。3.2边坡防护当路基土石方施工时或完毕后，应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段，应先做好支挡结构物、排水设施，再施作防护工程。防护的坡体表面应进行检查处理，防护设施应与坡面紧密结合。4.施工工序与工艺流程4.1拱型骨架边坡防护工艺流程及施工工序路堤边坡拱型骨架护坡：拱型骨架净距3m×3m，主骨架为U型，宽0.6m，支骨架为L型，宽0.4m，骨架嵌入路堤边坡深0.6m，外露截水槽宽0.1m，高0.1m。条形基础，底宽0.6m，深1.0m。骨架、截水槽、基础均以C25混凝土现浇。沿骨架护坡长每隔10-15m（拱顶中心处）设一道伸缩缝，缝宽0.02m，缝内沿内、外、顶三边填塞沥青麻筋，深0.2m。路堑边坡拱型骨架护坡：拱型骨架净距3m×3m，主骨架为U型，宽0.6m，支骨架为L型，宽0.4m，外露截水槽宽0.1m，高0.1m。条形基础，底宽0.6m，深1.0m。堑顶设1.0m宽、0.3m厚帽石，骨架、截水槽、基础、帽石均以C25混凝土现浇。伸缩缝、检查踏步等要求与边坡拱型骨架护坡相同。4.1.1拱型骨架边坡防护工艺流程图4-1-1拱型骨架护坡施工工艺框图4.1.2拱型骨架边坡防护施工工序（1）基槽开挖①按照路基拱形骨架的施工大样图和施工现场桩位放样图，首先对拱形骨架在边坡上进行放样，将沟槽和拱形位置在施工现场标识清楚，拱形部分采用样架放样，因边坡开挖造成坡面超挖部分，应采用与骨架同标号混凝土对坡面坑洼补平。欠挖部分采用人工辅助小型机具进行清理平整。为保证骨架的平整性和完整性，挂线采用坡面挂线和横向挂线制作试件混凝土拌合竣工检查验收骨架双侧回填浇筑基础、骨架、截水槽开挖沟槽挂线放样清刷坡面施工准备砂石料检验相结合的方式。②严格控制好开挖的宽度和深度，不得超挖和欠挖，保证其骨架边线顺直，从上往下进行开挖，不得有松土留在沟槽中。对不稳定的挖方槽底及坡面要做换填夯实处理。一般根据施工能力及天气情况确定开挖长度，做到当天开挖当天浇筑完毕，不得将开挖好的沟槽长时间晾置，防止雨水冲刷导致垮塌。图4-1-2边坡拱形骨架护坡正视图③a.路堤边坡拱形骨架护坡，骨架嵌入边坡0.6m,深度0.6m深。结构如下图：图4-1-3路堤边坡拱形骨架护坡剖面图b.土质及极软岩，骨架嵌入路堑边坡0.6m,深度0.6m深。结构如下图：图4-1-4土质及极软岩路堑边坡拱形骨架护坡剖面图c.硬质岩、较软岩及软岩，非膨胀岩地段，骨架厚度0.6m，嵌入路堑边坡0.2m，回填0.4m种植土，刷坡时超挖0.4m。结构如下图：图4-1-5硬质岩、较软岩及软岩边坡拱形骨架护坡剖面图⑵模板施工模板安装前，先安装钢管架的稳固架。稳固架采用钢管临时锚固坡面内的方法。然后安装模板的支架，再进行模板安装。模板采用竹胶板，模板表面必须光洁、平整。模板安装中要保证接缝紧密，板体顺直，严格控制模板错台，安装后的模板要保证一定的整体稳定性。模板施工时，要保证整体线型的直顺性，总体坡面的圆顺性。模板脱模剂必须涂抹均匀，严禁...
