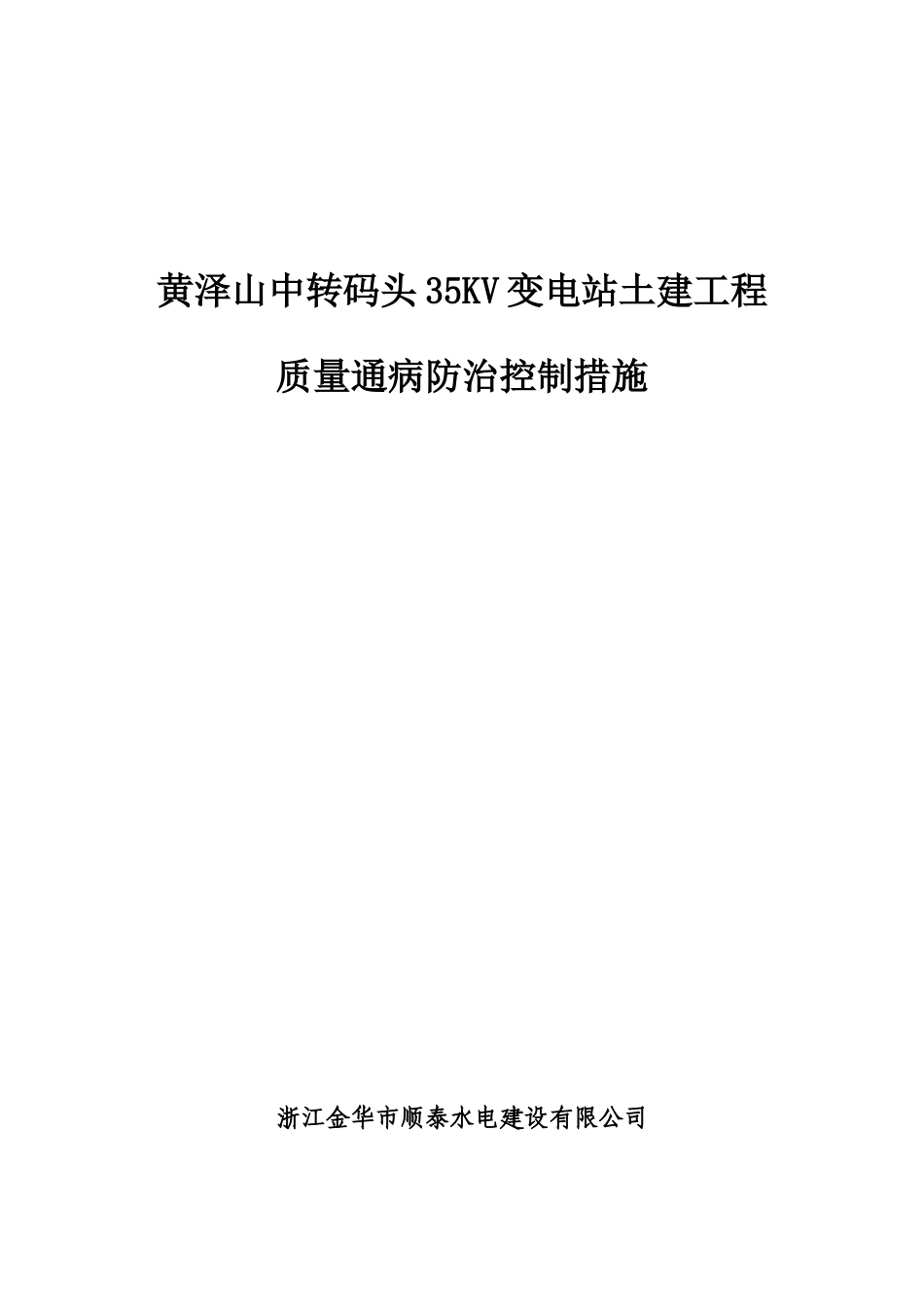

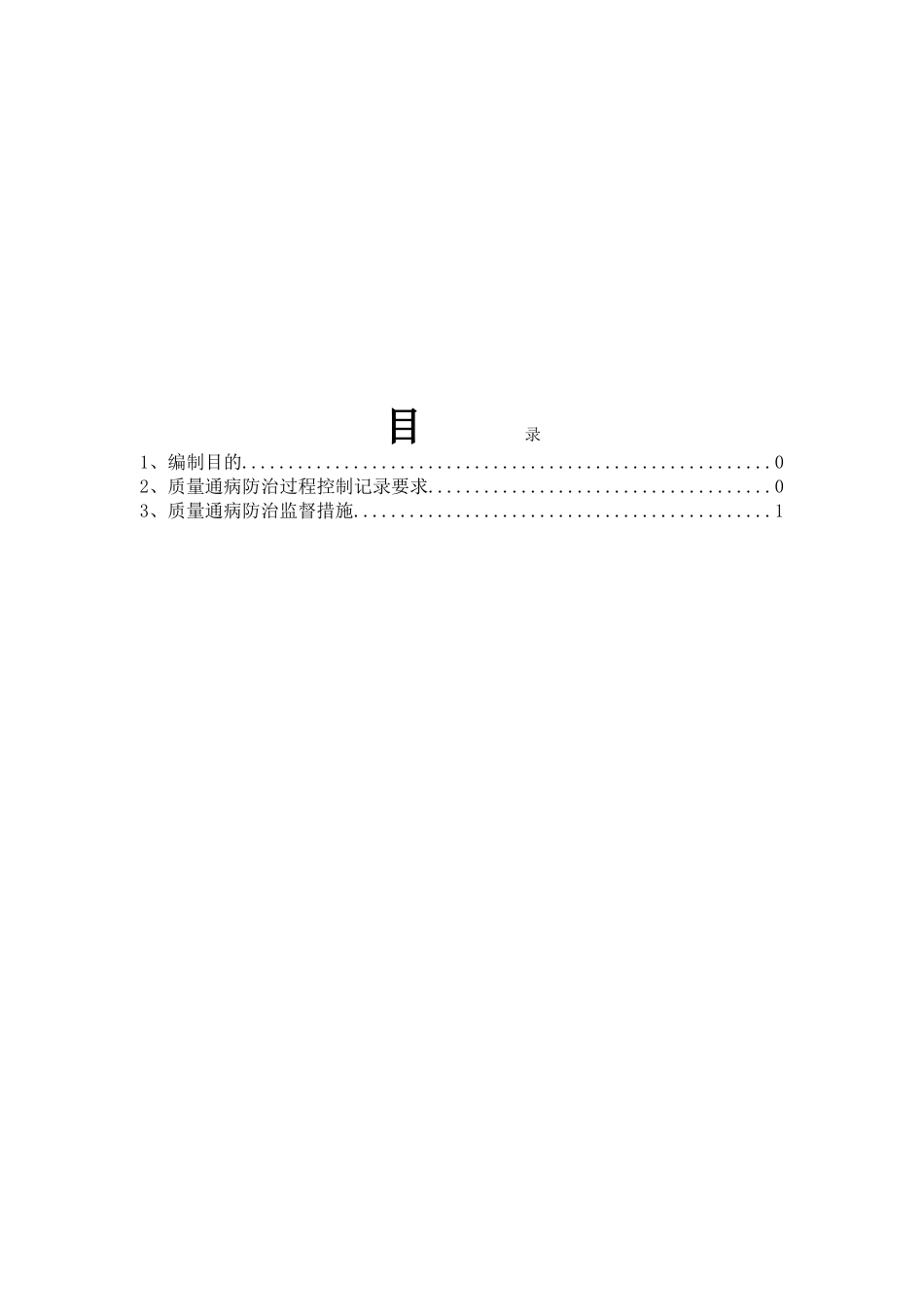

黄泽山中转码头35KV变电站土建工程质量通病防治控制措施浙江金华市顺泰水电建设有限公司2012年2月28日批准：年月日审核：年月日编写：年月日目录1、编制目的.........................................................02、质量通病防治过程控制记录要求.....................................03、质量通病防治监督措施.............................................11、编制目的为了贯彻电国家电网公司[2010]19号文件精神，认真落实《国家电网公司输变电工程质量通病防治工作要求及技术措施》，并结合国家有关法律、法规和工程技术标准，特编制黄泽山中转码头35KV变电站工程土建质量通病防治控制措施。2、质量通病防治过程控制记录要求2.1根据工程实际情况，对适用的质量通病防治措施逐项分析整理，制定相应质量控制要求及措施；2.2编制《电力建设房屋工程质量通病防治方案和施工措施》上报监理部审查。2.3质量通病防治措施的实施，按两个阶段控制，分别为图纸内审阶段控制和施工阶段控制；2.4在施工图内审阶段由项目经理组织专施工人员对施工图设计执行质量通病防治措施情况进行检查，对不符合要求的向设计单位提出，并形成“施工图施工单位内审记录（P10.05-R005）”；2.5在工程实施阶段，施工单位做好质量通病防治措施执行情况。2.5.1应根据质量通病防治要求对各分项工程可能产生的质量通病问题进行分析，并在工程施工过程中对可能产生质量通病部位的进行重点跟踪。2.5.2在施工过程中,施工项目部定期组织质量通病专项检查，发现存在质量通病问题的应立即进行返工或整改，确认质量通病的整改落到实处。2.5.3对于存在的质量通病未整改完成的，施工单位不得进入下道工序施工。2.6工程完工后，配合监理项目部编制的《质量通病防治任务书》，确认质量通病已经得到有效控制。3、质量通病防治监理控制措施3.1钢筋混凝土现浇楼板质量通病防治的技术措施控制阶段质量通病防治内容质量通病防治要求质量通病防治控制措施图纸内审查阶段控制内容建筑物平面形状控制在初步设计阶段对建筑平面形状提出监理审查意见，要求设计采取规则的平面布置方案，对于设计确实需要平面形状出现凹口时，对于凹口周边楼板的上、下表面沿纵、横两个方向配置的钢筋间距宜为100mm-150mm，配筋率不宜小于0.1%。钢筋隐蔽工程验收过程中对钢筋设置、加强筋布置、放射筋设置等进行重点检查，要求施工单位必须严格按设计要求组织施工，符合设计要求，并满足钢筋工程检验批质量验评标准后方能签署隐蔽验收记录，并同意进行混凝土浇筑。屋面及楼面两端钢筋的设置要求及外墙转角处放射筋的设置对设计图纸进行核查，屋面及楼面两端钢筋必须满足：按要求设置双层双向配置，钢筋间距不应大于100mm、直径不宜小于8mm，外墙转角处放射筋的数量不应少于7Φ10筋，长度应大于板跨的1/3，且不得小于2m等条件。楼板厚度对设计图纸进行核查，钢筋混凝土现浇楼板的设计厚度是否满足《混凝土结构设计规范》要求，一般要求不应小于120mm，对于浴、厕、阳台板厚度不得小于90mm。1、模板安装完成后对模板底标高进行复核，钢筋安装完成后，加强对保护块安装方向的检查，避免出现板上部保护层偏大，施工过程要求施工单位钢筋班组跟踪到位，及时修复踩踏部位。2、钢筋隐蔽验收过程中对钢筋设置、加强筋布置、放射筋设置等进行重点检查，要求施工单位必须严格按设计要求进行施工，符合设计要求后方签署隐蔽验收记录，并同意进行混凝土浇筑。3、悬臂板、悬挑阳台的外挑尺寸在混凝土浇筑前对挑出长度进行尺量检查。室外悬臂板钢筋配置室外悬臂板挑出长度L≥400mm，宽度B≥3m时，悬臂板厚度应≥80mm，并要求设计配置横向抗裂分布钢筋，钢筋直径不应小于6mm，间距不应大于200mm。悬挑阳台的设计措施、悬挑板的根部厚度及受力钢筋质量对于阳台挑出长度L≥1.5m时，应采用梁式结构；当阳台挑出长度L＜1.5m、且需采用悬挑板时，其根部板厚不小于L/10,且不小于120mm，受力钢筋直径不应小于100mm。对于现浇板角急剧变化处、开洞削弱处的加强处理对于孔洞边要求设计增加小梁或者在现浇板角急剧变化处、开洞削弱处的上下表面各布置2根加强筋钢筋，间距...
