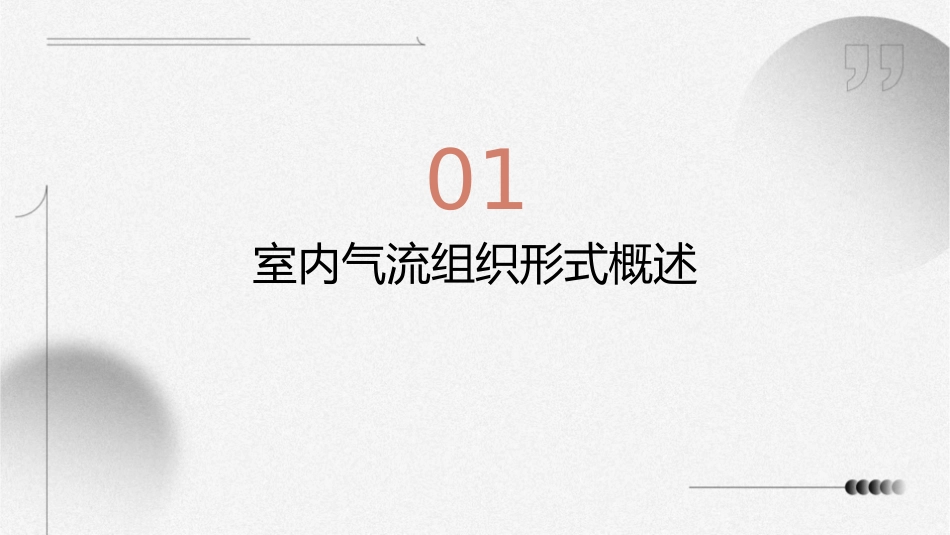

单元6室内气流组织形式课件•室内气流组织形式概述•自然通风•机械通风01室内气流组织形式概述定义与特点定义室内气流组织形式是指通过合理组织和控制室内空气的流动，以达到室内空气品质、温度和湿度等参数的合理分布和满足人们舒适度要求的技术和方法。特点室内气流组织形式强调的是对室内空气流动的精细化控制，综合考虑了空气品质、人体舒适度和室内空气污染等多个因素，旨在创造一个更加健康、舒适和节能的室内环境。室内气流组织的意义提高室内空气品质增强人体舒适度降低能源消耗通过合理地组织和控制室内空气的流动，可以有效地将新鲜空气引入室内，同时将污浊空气排出室外，从而提高室内空气的品质。室内气流组织的合理安排可以让人体感受到更加舒适的气流环境，减少由于空气不流通或温度不均匀等原因引起的不适感。通过对室内空气流动的精细化控制，可以更加高效地利用能源，例如在冬季可以将暖空气均匀地分布在室内，从而降低能源消耗。室内气流组织的分类上送风和下送风根据送风位置的不同，可以将室内气流组织分为上送风和下送风两种形式。上送风是指将新鲜空气从天花板或侧墙送入室内，而下送风则是指将新鲜空气从地板或侧墙送入室内。集中式和分布式根据空气处理和分配系统的不同，可以将室内气流组织分为集中式和分布式两种形式。集中式是指将所有空气处理和分配设备集中放置在中央空调系统中，而分布式则是指将空气处理和分配设备分别放置在各个区域或房间中。02自然通风自然通风的定义与原理定义自然通风是指利用自然因素（如风、室内外温差等）驱动空气在建筑内部流动，以提供新鲜空气并排出室内污染物。原理自然通风主要利用压差和温差效应。压差效应是指由于建筑物内外空气密度的不同，导致室内外形成压力差，进而驱动空气流动；温差效应则是由于室内外温度不同，导致空气密度发生变化，形成压力差，从而驱动空气流动。自然通风的优缺点优点节能：自然通风无需使用机械通风设备，因此可以降低能源消耗。环保：自然通风可以减少对环境的影响，因为没有使用通风设备和制冷设备。自然通风的优缺点•提高空气质量：自然通风可以引入新鲜空气，并有助于排出室内的污染物和异味。自然通风的优缺点缺点受气候和环境影响：自然通风的效果受当地气候和环境条件的影响，如风速、风向、温度差异等。无法控制室内温度：由于自然通风依赖于自然因素，因不适用于所有建筑：对于一些高层建筑或没有良好通风条件的建筑，自然通风可能不适用。此无法精确控制室内的温度和湿度。自然通风的设计与实现设计原则合理规划建筑布局：建筑物的布局应该有利于自然通风，例如南北朝向、错列式布局等。优化窗户设计：窗户的位置和大小应该有利于空气流通，同时要考虑到夏季和冬季的不同需求。自然通风的设计与实现•控制室内温度：为了保持空气流通，需要控制室内温度，以避免室内外温差过大或过小。自然通风的设计与实现01020304实现方法增加通风口面积：在建筑设计中增加通风口面积，如设置阳台、落地窗等。利用建筑结构引导气流：通过建筑结构设计引导气流流动，如设置通风口、风道等。使用通风设备：在自然通风无法满足需求的情况下，可以使用机械通风设备辅助通风。03机械通风机械通风的定义与原理机械通风的定义机械通风是指利用机械装置对建筑物进行空气交换，从而改善室内空气质量的过程。机械通风的原理机械通风主要基于空气动力学和热力学原理，通过强制空气流动，实现室内外空气的交换。机械通风的优缺点优点能够在任何天气条件下进行通风换气，保证室内空气质量。可以根据需要灵活控制通风量，实现温度和湿度的调节。机械通风的优缺点•能够有效地排除室内异味和有害气体，提高居住舒适度。机械通风的优缺点缺点需要消耗电能，运行成本相对较高。如果没有正确设计和管理，可能会导致噪音和空气污染问题。机械通风的设计与实现设计原则010203根据建筑物的结构和用途，确定合理的通风方案。根据室内空气质量和气候条件，确定合适的通风量和通风时间。机械通风的设计与实现•考虑噪音和空气污染问题，选择合适的通风设备和布置方式。机械通风的设计与实现实现步骤选择合适的通...
