备用电源自投保护测控装置课件VIP免费

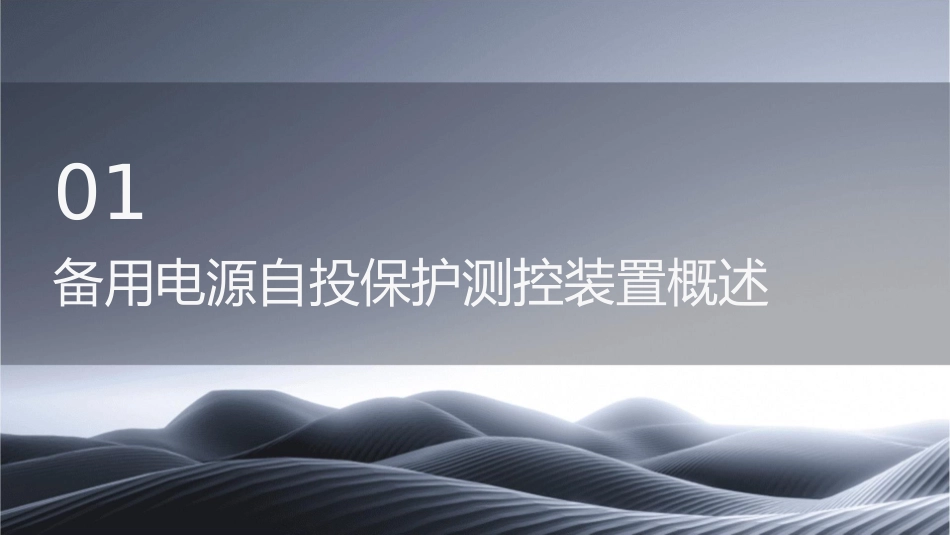

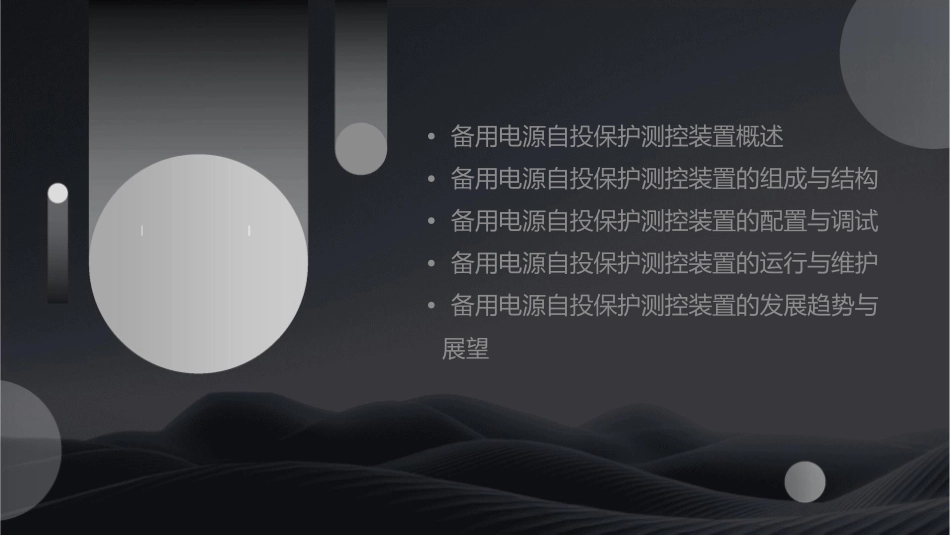

•备用电源自投保护测控装置概述•备用电源自投保护测控装置的组成与结构•备用电源自投保护测控装置的配置与调试•备用电源自投保护测控装置的运行与维护•备用电源自投保护测控装置的发展趋势与展望01备用电源自投保护测控装置概述定义与功能定义：备用电源自投保护测控装置是一种用于监测和控功能制备用电源自动投入的装置，它能够在主电源出现故障时自动切换到备用电源，保障电力系统的稳定运行。监测主电源和备用电源的电压、电流和频率等电气参数。控制电源的自动切换。记录和显示电源的运行状态和故障信息。提供远程控制和通讯功能，方便对电源系统的监控和管理。工作原理当主电源出现故障时，备用电源自投保护测控装置会检测到电压或电流的异常变化，触发自动切换机制。装置会迅速切断主电源，同时将备用电源投入运行，保证电力系统的连续供电。在整个切换过程中，备用电源自投保护测控装置会实时监测电压、电流和频率等参数，确保电源的稳定性和可靠性。重要性及应用备用电源自投保护测控装置在电力系统中具有重要的作用，它能够提高供电的可靠性和稳定性，减少因电源故障导致的生产和生活影响。该装置广泛应用于各种规模和类型的电力系统，如大型工厂、数据中心、医院、交通设施等，为这些场所提供可靠的电力保障。02备用电源自投保护测控装置的组成与结构硬件组成01020304主控模块输入输出模块电源模块人机界面模块负责整个装置的控制和数据处理，包括逻辑运算、状态监测和保护动作执行等功能。负责采集和输出控制信号，与外部设备进行通信。提供装置所需的稳定电源，保证装置的正常运行。提供操作界面，方便用户进行参数设置、状态监测和故障诊断等操作。软件结构操作系统应用程序数据库算法库根据装置的功能需求，编写相应的应用程序，实现装置的控制和数据处理。采用嵌入式操作系统，实现多任务管理和资源调度。用于存储装置的运行状态、故障信息和历史数据等。提供各种保护和控制算法，支持装置的逻辑运算和状态监测等功能。通信协议通信协议标准数据传输速率根据实际需求选择合适的数据传输速率，保证数据传输的实时性和准确性。数据传输方式数据校验方式支持串行通信和网络通信等多种数据传输方式。采用CRC校验等方式，确保数据传输的可靠性和稳定性。03备用电源自投保护测控装置的配置与调试配置步骤确定装置型号和规格配置输入输出接口根据实际需求和系统要求，选择合适的备用电源自投保护测控装置型号和规格。根据系统需要，配置适当的输入输出接口，包括电压、电流、开关量等。设置控制逻辑配置通信接口根据备用电源自投保护的要求，设置相应的控制逻辑，确保装置在电源故障时能够自动切换到备用电源。根据需要配置适当的通信接口，以便于远程监控和调试。调试方法功能测试性能测试对装置的各项功能进行测试，包括输入输出信号、控制逻辑、报警功能等。测试装置的性能指标，如响应时间、精度等，确保满足系统要求。联调测试故障模拟测试将装置接入实际系统，与其他设备进行联调测试，确保整个系统运行正常。模拟各种故障情况，测试装置的故障处理能力和可靠性。常见问题及解决方案010203装置不动作响应时间过长误动作检查控制逻辑设置是否正确，输入信号是否正常。检查装置的硬件和软件配置，优化控制逻辑以缩短响应时间。检查输入信号是否正常，控制逻辑是否合理，以及是否有干扰信号影响装置的正常运行。04备用电源自投保护测控装置的运行与维护运行管理定期检查运行监测记录分析对备用电源自投保护测控装置进行定期检查，确保其正常运行。实时监测装置的运行状态，及时发现异常情况。对装置的运行数据进行分析和记录，为维护保养提供依据。维护保养清洁保养更换磨损件定期对装置进行清洁保养，保持其良好的工作状态。及时更换磨损严重的部件，保证装置的可靠性。紧固检查对装置的紧固件进行检查和紧固，防止松动。故障处理故障排除根据诊断结果，采取相应的措施排故障诊断除故障。对装置出现的故障进行诊断，确定故障原因。故障预防针对常见故障，制定预防措施，降低故障发生的概率。05备用电源自投保护测控装置的发展趋势与展望技术创新与改进智能化高效...
