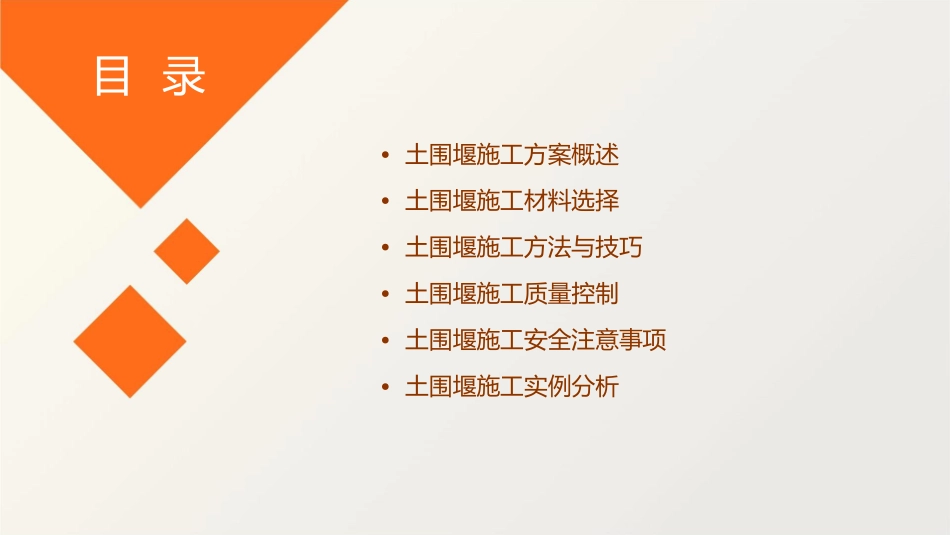

土围堰施工方案实例课件目录•土围堰施工方案概述•土围堰施工材料选择•土围堰施工方法与技巧•土围堰施工质量控制•土围堰施工安全注意事项•土围堰施工实例分析土围堰施工方案概述01土围堰的定义与特点土围堰的定义土围堰是一种利用土料、砂砾等材料在河道、岸坡或水库边等处修建的临时挡水建筑物，主要用于围堰截流、水库维护等工程。土围堰的特点土围堰结构简单、施工方便、就地取材、造价低廉，同时具有较强的适应性，能够满足不同规模和类型的工程需求。土围堰的适用范围河道治理工程01在河道治理中，土围堰可作为临时挡水建筑物，用于截流、围护施工区域，防止水流冲刷和侵蚀。水库维护工程02在水库维护中，土围堰可用于维护水库岸坡稳定，防止滑坡和水库漏水。水利水电工程03在水利水电工程中，土围堰可作为施工导流、截流、围护等工程的临时挡水建筑物，保障施工安全和顺利进行。土围堰的施工流程测量放线填筑堤身按照设计要求和施工顺序，分层填筑堤身，并采用合适的压实机械进行压实。根据设计图纸和现场实际情况，确定围堰的位置和范围，并进行测量放线。清理场地修筑护坡和防护设施对施工区域内的杂物、树木、草皮等进行清理，确保施工场地平整。根据需要修筑护坡和防护设施，以增强围堰的稳定性和耐久性。筑堤材料准备验收与使用根据工程需要，选择合适的筑堤材料，并进行检验和试验。完成施工后进行验收，合格后即可投入使用。在使用过程中应定期进行检查和维护，确保安全可靠。土围堰施工材料选择02土料的选择与要求土料的选择应选择渗透性小、水稳定性好、压缩性低、强度较高的土料，如粘土、亚粘土等。土料的要求土料中不得含有杂草、树根等有机物质，含水量应控制在适宜范围内，以保持土料的良好工程性质。石料的选择与要求石料的选择应选择质地坚硬、不易风化、无裂纹、无水锈的岩石，以卵石、块石为主。石料的要求石料的粒径应符合设计要求，不得有过多的片状和针状颗粒，以保证石料的稳定性。砂料的选择与要求砂料的选择应选择洁净、质地坚硬、级配良好的天然河砂或人工砂。砂料的要求砂料的细度模数应符合设计要求，不得含有过多的杂质和有害物质，以保证砂料的工程性质。其他辅助材料水泥石灰木材塑料薄膜用于加强砂浆或混凝土的强度，应根据设计要求选择合适的水泥品种和标号。用于改善土料的性质，应选择新鲜的生石灰，并按照设计要求进行配比。用于模板和支架的制作，应选用干燥、无腐朽的木材。用于防渗，应选择耐压、耐腐蚀的塑料薄膜。土围堰施工方法与技巧03施工前的准备现场勘查对施工区域的地形、地质、水文等条件进行详细勘查，了解施工环境。制定施工计划根据勘查结果，制定详细的施工计划，包括施工进度、资源配置、安全保障等。01准备材料根据施工需要，准备足够的土料、砂石料等02建筑材料。人员培训03对施工人员进行技术培训和安全教育，确保施工质量和安全。04土围堰的填筑方法填筑材料选择填筑分层夯实处理质量检测选择符合要求的土料，并进行必要的处理，如破碎、筛选等。采用分层填筑的方法，每层厚度不宜过大，一般不超过30cm。每层填筑完成后，需要进行夯实处理，确保填筑的密实度。对填筑完成的部分进行质量检测，包括密实度、平整度等。土围堰的夯实技巧选用合适的夯实机械控制夯实速度1.A1.B1.D根据实际情况选择合适的夯实机械，如羊角碾、在夯实过程中，应控制机械的夯实速度，避免过快或过慢影响夯实效果。气胎碾等。注意夯实均匀性检测夯实质量1.C在夯实过程中，应注意夯实均匀性，避免出现局部不实的情况。对夯实完成的部分进行质量检测，确保夯实质量符合要求。土围堰的排水措施设置排水沟排水设施维护监测水位防水措施对围堰内的水位进行监测，及时发现并处理积水问题。在围堰迎水侧采取防水措施，如铺设防水材料等，防止水渗入围堰内。在土围堰周围设置排水沟，将围堰内的水引出。定期对排水沟进行清理和维护，确保排水畅通。土围堰施工质量控制04施工过程中的质量检测土围堰填筑材料检测沉降观测在土围堰施工过程中，定期对堰体进行沉降观测，及时发现并处理异常情况。确保填筑材料符合设计要求，特别是土的含水量、压实...
