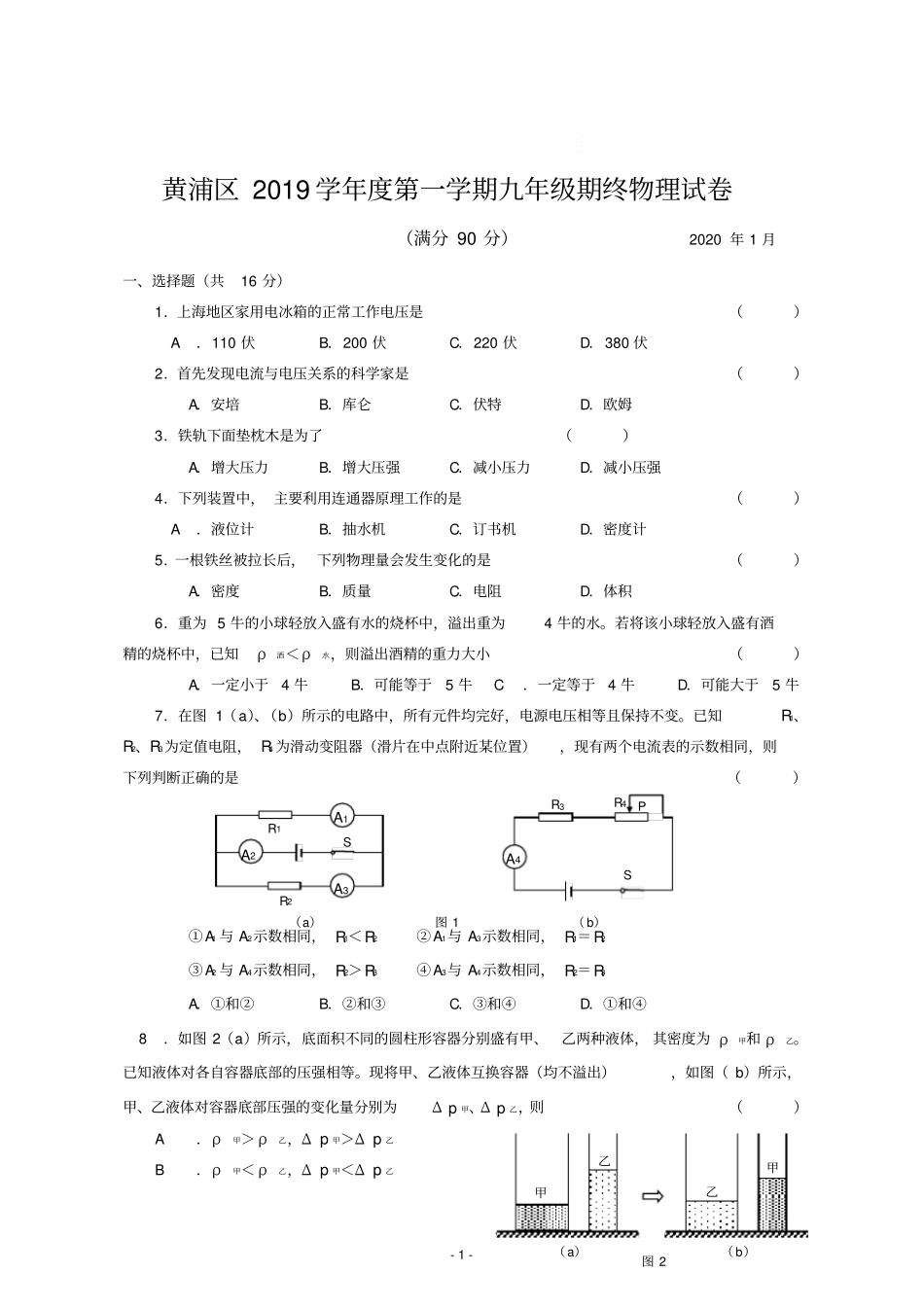

-1-黄浦区2019学年度第一学期九年级期终物理试卷（满分90分）2020年1月一、选择题（共16分）1．上海地区家用电冰箱的正常工作电压是（）A．110伏B．200伏C．220伏D．380伏2．首先发现电流与电压关系的科学家是（）A．安培B．库仑C．伏特D．欧姆3．铁轨下面垫枕木是为了（）A．增大压力B．增大压强C．减小压力D．减小压强4．下列装置中，主要利用连通器原理工作的是（）A．液位计B．抽水机C．订书机D．密度计5．一根铁丝被拉长后，下列物理量会发生变化的是（）A．密度B．质量C．电阻D．体积6．重为5牛的小球轻放入盛有水的烧杯中，溢出重为4牛的水。若将该小球轻放入盛有酒精的烧杯中，已知ρ酒＜ρ水，则溢出酒精的重力大小（）A．一定小于4牛B．可能等于5牛C．一定等于4牛D．可能大于5牛7．在图1（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。已知R1、R2、R3为定值电阻，R4为滑动变阻器（滑片在中点附近某位置），现有两个电流表的示数相同，则下列判断正确的是（）①A1与A2示数相同，R1＜R2②A1与A3示数相同，R1＝R2③A2与A4示数相同，R2＞R3④A3与A4示数相同，R2＝R3A．①和②B．②和③C．③和④D．①和④8．如图2（a）所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，其密度为ρ甲和ρ乙。已知液体对各自容器底部的压强相等。现将甲、乙液体互换容器（均不溢出），如图（b）所示，甲、乙液体对容器底部压强的变化量分别为Δp甲、Δp乙，则（）A．ρ甲＞ρ乙，Δp甲＞Δp乙B．ρ甲＜ρ乙，Δp甲＜Δp乙（a）图1（b）PR3SR2SA1R1A2A3R4A4乙甲图2乙甲（a）（b）-2-C．ρ甲＜ρ乙，Δp甲＝Δp乙D．ρ甲＞ρ乙，Δp甲＝Δp乙二、填空题（共23分）9．家庭电路中各用电器之间是（选填“串联”或“并联”）连接的。使用的用电器增多，电路的总电流，电路的总电阻。（均选填“变大”、“不变”或“变小”）10．压强是表示的物理量。深海潜水器有下潜深度限制，是由于海水内部，著名的实验向人们展示了大气压强存在。11．冰的密度为900千克/米3，它的含义是每立方米冰的为900千克。现有0.01米3的冰融化成水，融化后体积（选填“变大”、“不变”或“变小”），水的质量为千克。12．如图3（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为伏，CD两端电压为伏，13．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为2牛、10牛，该金属块受到的浮力为牛。若上表面距离水面的深度为0.1米，则上表面受到水的压强为帕；增大金属块在水中的深度，金属块受到的浮力将，（选填“变大”、“不变”或“变小”）。14．在图4所示的电路中，R1、R2为定值电阻且阻值相等，电源电压为U且不变。闭合开关S后，电路正常工作，电流表示数为I。一段时间后观察到仅有一个电表示数变小。已知电路中只有一处故障，且发生在电阻R1或R2上。请写出两电表的示数及其对应的故障。15．分析大气压强的变化可以判断大气环流的方向，预报相关气象情况。气象站用气压计采集某区域同一时刻近地面不同地点的大气压，并将气压相等的各点连起来，绘成“等气压线”，如图5所示。①你认为采集数据时，应使近地面不同地点，理由是。等气压线的特征一般天气特征等气压线闭合，四周气压低于中心气压晴朗等气压线闭合，四周气压高于中心气压阴雨等气压线风向AB图5图4VSAR1R2（a）（b）（VAB）（VCD）DABC图3-3-②根据A处风的方向，可判断A处气压B处气压；结合上表，可判断该区域一般天气特征为。三、作图题（共7分）16．在图6中，重为6牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。17．在图7中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处。要求：开关S闭合后R与L串联，且电压表测小灯L两端的电压。18．在图8所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小，小灯亮度不变。四、计算题（共26分）19．体积为1×103米3的小球浸没在水中，求...
