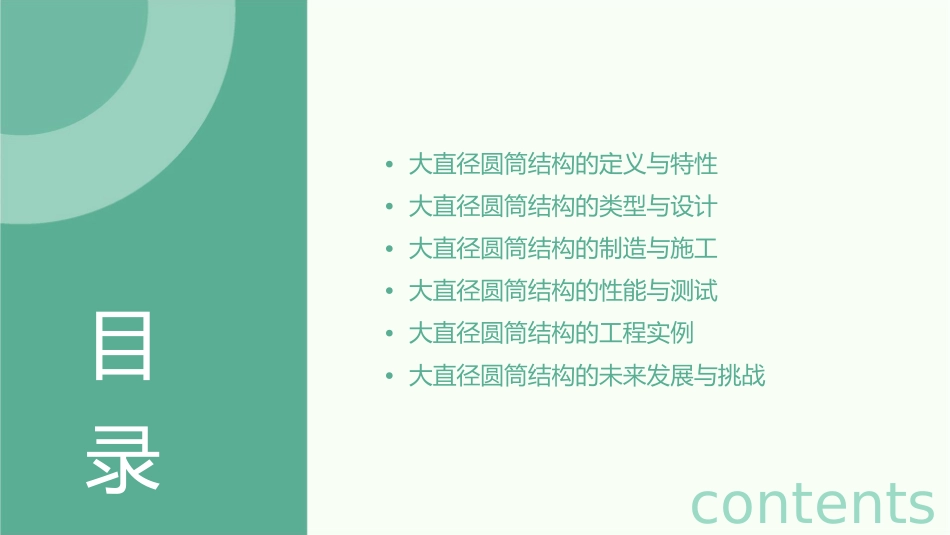

大直径圆筒结构概述课件•大直径圆筒结构的定义与特性•大直径圆筒结构的类型与设计•大直径圆筒结构的制造与施工•大直径圆筒结构的性能与测试•大直径圆筒结构的工程实例•大直径圆筒结构的未来发展与挑战目录contents01大直径圆筒结构的定义与特性定义01大直径圆筒结构是指一种具有较大直径的圆筒形结构，通常由金属材料制成，用于承受压力或支撑重量。02它是一种常见的压力容器和储罐结构形式，广泛应用于石油、化工、制药、食品等领域。特性01020304承受压力稳定性制造方便运输便利大直径圆筒结构能够承受较大的内压或外压，因此能够存储和输送高压流体。由于其圆筒形状，大直径圆筒结构具有较好的稳定性，能够承受较大的重量和侧向力。大直径圆筒结构易于制造，可以通过焊接、铸造等方式加工而成。大直径圆筒结构在运输过程中易于堆放和固定，方便长距离运输。应用领域化工工业食品工业用于制造反应器、蒸馏塔等。用于制造储酒罐、乳品罐等。石油工业制药工业其他领域用于制造储油罐、输油管道等。用于制造发酵罐、还可应用于水处理、环保、能源等领域。提取罐等。02大直径圆筒结构的类型与设计类型010203实心圆筒结构空心圆筒结构复合圆筒结构由整体材料构成，无内部支撑。由内外两层钢板组成，中间为空气层。由内外两层钢板和中间的混凝土组成。设计原则强度要求稳定性要求满足结构承载能力，确保结构在各种工况下的稳定性。确保结构在各种工况下的稳定性，防止失稳和屈曲。刚度要求耐久性要求保证结构的刚度，防止过大的变形和振动。考虑结构的耐久性，确保结构在使用寿命内的性能。优化设计参数优化拓扑优化通过调整结构参数，如壁厚、直径等，提高通过改变结构的布局和支撑方式，提高结构结构的性能。的性能。形状优化多目标优化通过改变结构的形状，如圆弧形、波形等，提高结构的性能。综合考虑多个性能指标，通过优化方法找到最优解。03大直径圆筒结构的制造与施工制造工艺制造流程大直径圆筒结构的制造通常包括材料准备、卷板、焊接、无损检测、防腐处理等步骤。材料选择无损检测制造完成后，应对大直径圆筒结构进行无损检测，以确保其质量和安全性。制造大直径圆筒结构时，应选择具有高强度、耐腐蚀、稳定性能的材料，如不锈钢、碳钢等。焊接工艺卷板工艺焊接是连接圆筒结构的必要步骤，应采用高质量的焊接工艺和材料，确保圆筒结构的强度和稳定性。卷板是制造大直径圆筒结构的关键步骤，需要使用大型卷板机将钢板卷成圆筒形状，并进行精确的尺寸控制。施工方法基础施工连接与固定根据设计要求，进行大直径圆筒结构的基础施工，包括地基处理、混凝土浇筑等步骤。通过焊接、螺栓连接等方式将多个大直径圆筒结构连接成一个整体，并进行固定。施工准备圆筒安装防腐处理施工完成后，应对大直径圆筒结构进行防腐处理，以提高其耐久性和使用寿命。施工前应进行详细的设计和规划，确定施工方案、材料和设备需求等。将制造完成的大直径圆筒结构运输到施工现场，并进行精确的安装定位。质量控制质量标准制定详细的质量标准和验收规范，确保大直径圆筒结构的质量符合要求。质量检查施工过程中，应定期进行质量检查，及时发现并处理问题。质量记录建立完整的质量记录体系，对每个环节的质量情况进行记录和追溯。04大直径圆筒结构的性能与测试力学性能强度刚度稳定性大直径圆筒结构在承受外力时抵抗破坏的能力。大直径圆筒结构在受到外力作用时抵抗变形的能力。大直径圆筒结构在外部载荷作用下保持其平衡状态的能力。稳定性分析临界载荷稳定性极限使大直径圆筒结构开始失去稳定的载大直径圆筒结构在达到临界载荷前能够保持稳定的最大载荷。荷。屈曲模式大直径圆筒结构发生屈曲时的形状和特点。测试方法与标准实验测试有限元分析通过实验模拟实际工况，对大直径圆筒结构进行加载测试，以评估其性能。利用计算机模拟技术，对大直径圆筒结构进行数值分析，预测其性能和行为。国际标准国家标准如API、ISO等国际标准组织制定的关于大直径圆筒结构的测试标准和规范。各国制定的关于大直径圆筒结构的测试标准和规范，如中国国家标准GB等。05大直径圆筒结构的工程实例大型储罐01020304大...
