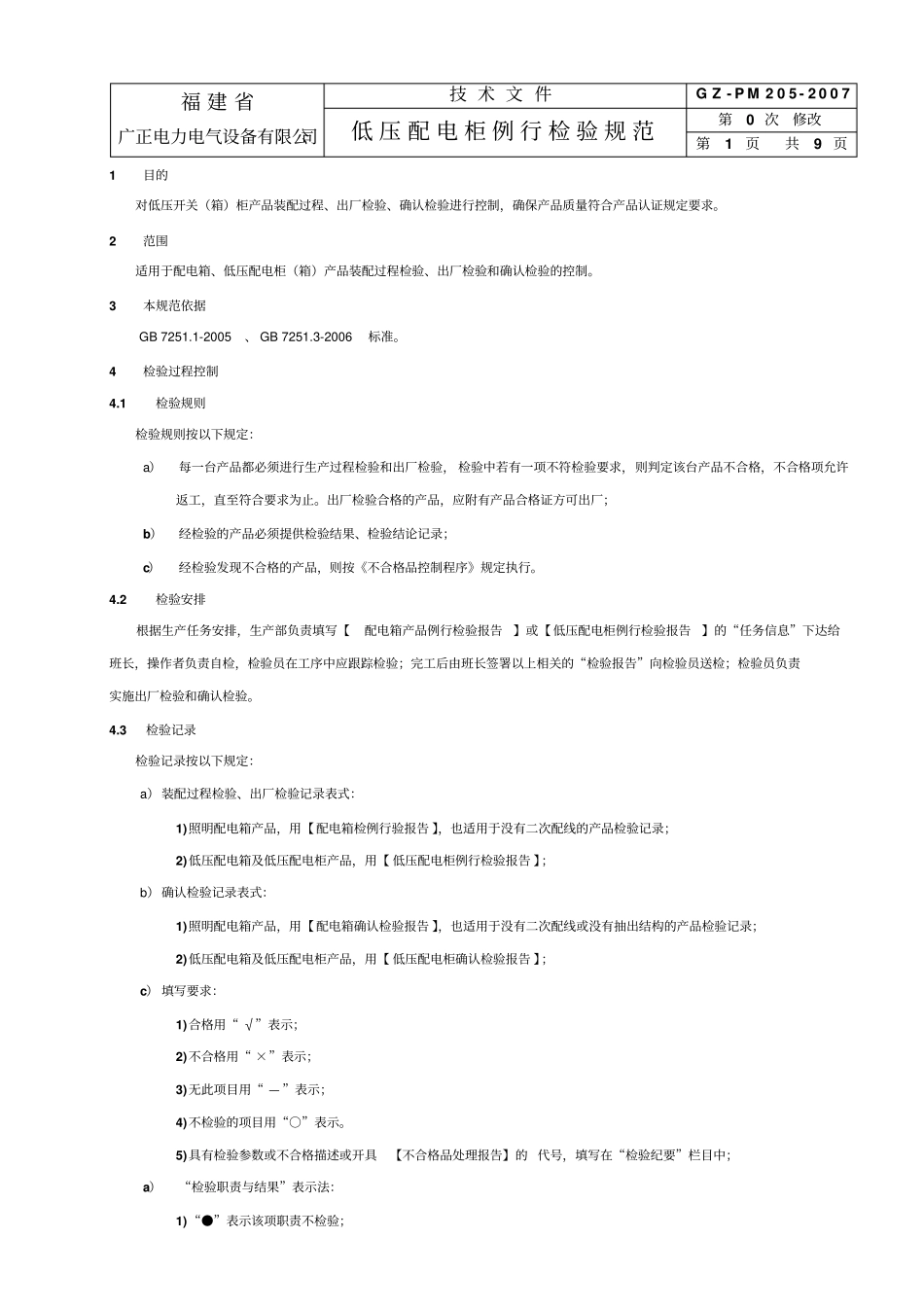

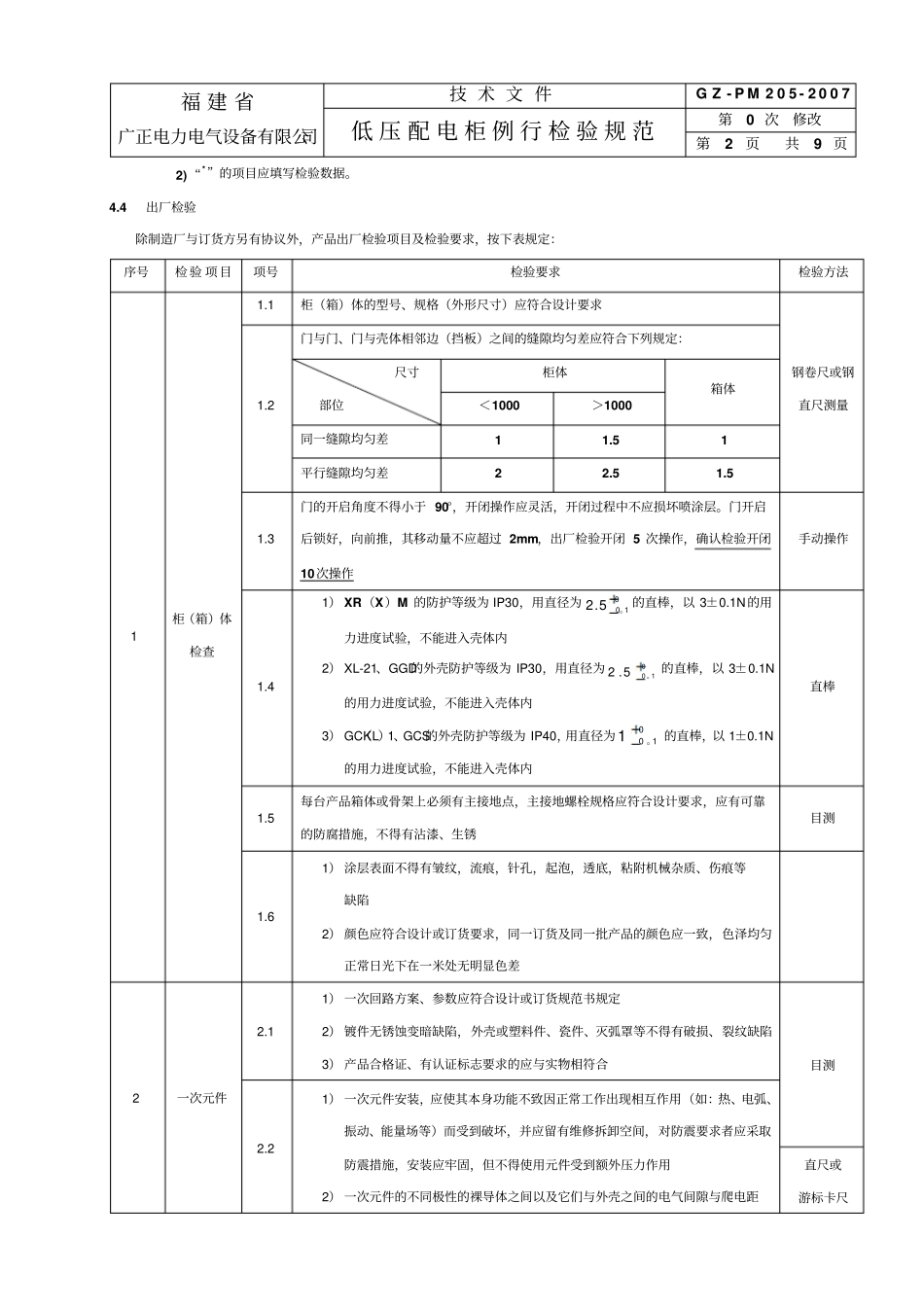

福建省广正电力电气设备有限公司技术文件GZ-PM205-2007低压配电柜例行检验规范第0次修改第1页共9页1目的对低压开关（箱）柜产品装配过程、出厂检验、确认检验进行控制，确保产品质量符合产品认证规定要求。2范围适用于配电箱、低压配电柜（箱）产品装配过程检验、出厂检验和确认检验的控制。3本规范依据GB7251.1-2005、GB7251.3-2006标准。4检验过程控制4.1检验规则检验规则按以下规定：a）每一台产品都必须进行生产过程检验和出厂检验，检验中若有一项不符检验要求，则判定该台产品不合格，不合格项允许返工，直至符合要求为止。出厂检验合格的产品，应附有产品合格证方可出厂；b）经检验的产品必须提供检验结果、检验结论记录；c）经检验发现不合格的产品，则按《不合格品控制程序》规定执行。4.2检验安排根据生产任务安排，生产部负责填写【配电箱产品例行检验报告】或【低压配电柜例行检验报告】的“任务信息”下达给班长，操作者负责自检，检验员在工序中应跟踪检验；完工后由班长签署以上相关的“检验报告”向检验员送检；检验员负责实施出厂检验和确认检验。4.3检验记录检验记录按以下规定：a）装配过程检验、出厂检验记录表式：1)照明配电箱产品，用【配电箱检例行验报告】，也适用于没有二次配线的产品检验记录；2)低压配电箱及低压配电柜产品，用【低压配电柜例行检验报告】；b）确认检验记录表式：1)照明配电箱产品，用【配电箱确认检验报告】，也适用于没有二次配线或没有抽出结构的产品检验记录；2)低压配电箱及低压配电柜产品，用【低压配电柜确认检验报告】；c）填写要求：1)合格用“√”表示；2)不合格用“×”表示；3)无此项目用“—”表示；4)不检验的项目用“○”表示。5)具有检验参数或不合格描述或开具【不合格品处理报告】的代号，填写在“检验纪要”栏目中；a）“检验职责与结果”表示法：1)“●”表示该项职责不检验；福建省广正电力电气设备有限公司技术文件GZ-PM205-2007低压配电柜例行检验规范第0次修改第2页共9页2)“*”的项目应填写检验数据。4.4出厂检验除制造厂与订货方另有协议外，产品出厂检验项目及检验要求，按下表规定：序号检验项目项号检验要求检验方法1柜（箱）体检查1.1柜（箱）体的型号、规格（外形尺寸）应符合设计要求钢卷尺或钢直尺测量1.2门与门、门与壳体相邻边（挡板）之间的缝隙均匀差应符合下列规定：尺寸部位柜体箱体＜1000＞1000同一缝隙均匀差11.51平行缝隙均匀差22.51.51.3门的开启角度不得小于90°，开闭操作应灵活，开闭过程中不应损坏喷涂层。门开启后锁好，向前推，其移动量不应超过2mm，出厂检验开闭5次操作，确认检验开闭10次操作手动操作1.41）XR（X）M的防护等级为IP30，用直径为0105.2。的直棒，以3±0.1N的用力进度试验，不能进入壳体内2）XL-21、GGD的外壳防护等级为IP30，用直径为0105.2。的直棒，以3±0.1N的用力进度试验，不能进入壳体内3）GCK（L）1、GCS的外壳防护等级为IP40，用直径为0101。的直棒，以1±0.1N的用力进度试验，不能进入壳体内直棒1.5每台产品箱体或骨架上必须有主接地点，主接地螺栓规格应符合设计要求，应有可靠的防腐措施，不得有沾漆、生锈目测1.61）涂层表面不得有皱纹，流痕，针孔，起泡，透底，粘附机械杂质、伤痕等缺陷2）颜色应符合设计或订货要求，同一订货及同一批产品的颜色应一致，色泽均匀正常日光下在一米处无明显色差2一次元件2.11）一次回路方案、参数应符合设计或订货规范书规定2）镀件无锈蚀变暗缺陷，外壳或塑料件、瓷件、灭弧罩等不得有破损、裂纹缺陷3）产品合格证、有认证标志要求的应与实物相符合目测2.21）一次元件安装，应使其本身功能不致因正常工作出现相互作用（如：热、电弧、振动、能量场等）而受到破坏，并应留有维修拆卸空间，对防震要求者应采取防震措施，安装应牢固，但不得使用元件受到额外压力作用2）一次元件的不同极性的裸导体之间以及它们与外壳之间的电气间隙与爬电距直尺或游标卡尺福建省广正电力电气设备有限公司技术文件GZ-PM205-2007低压配电柜例行检验规范第0次修改第3页共9页离应符合下列规定，达不到规定要求时可采用绝缘包扎处理：（mm）...
