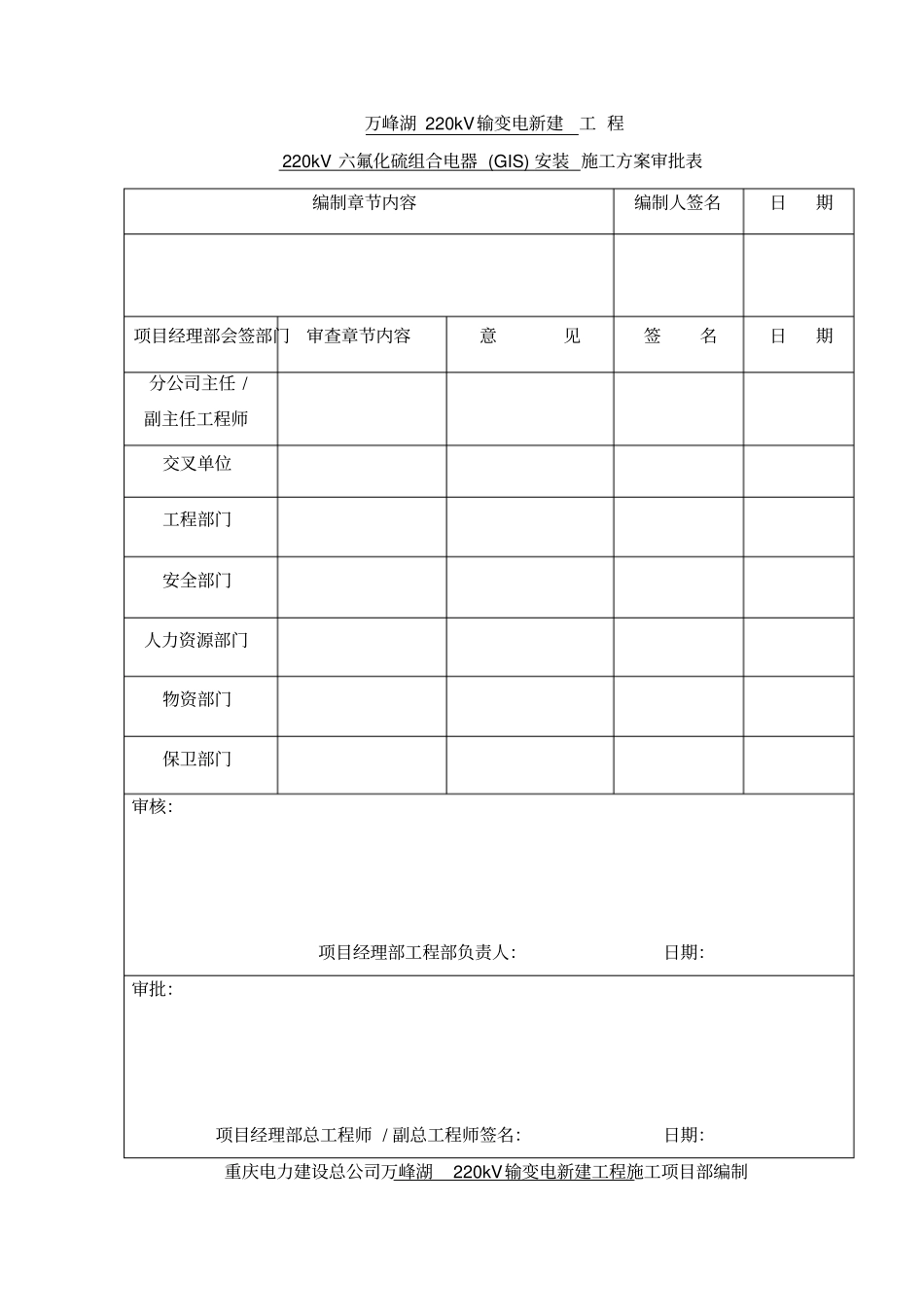

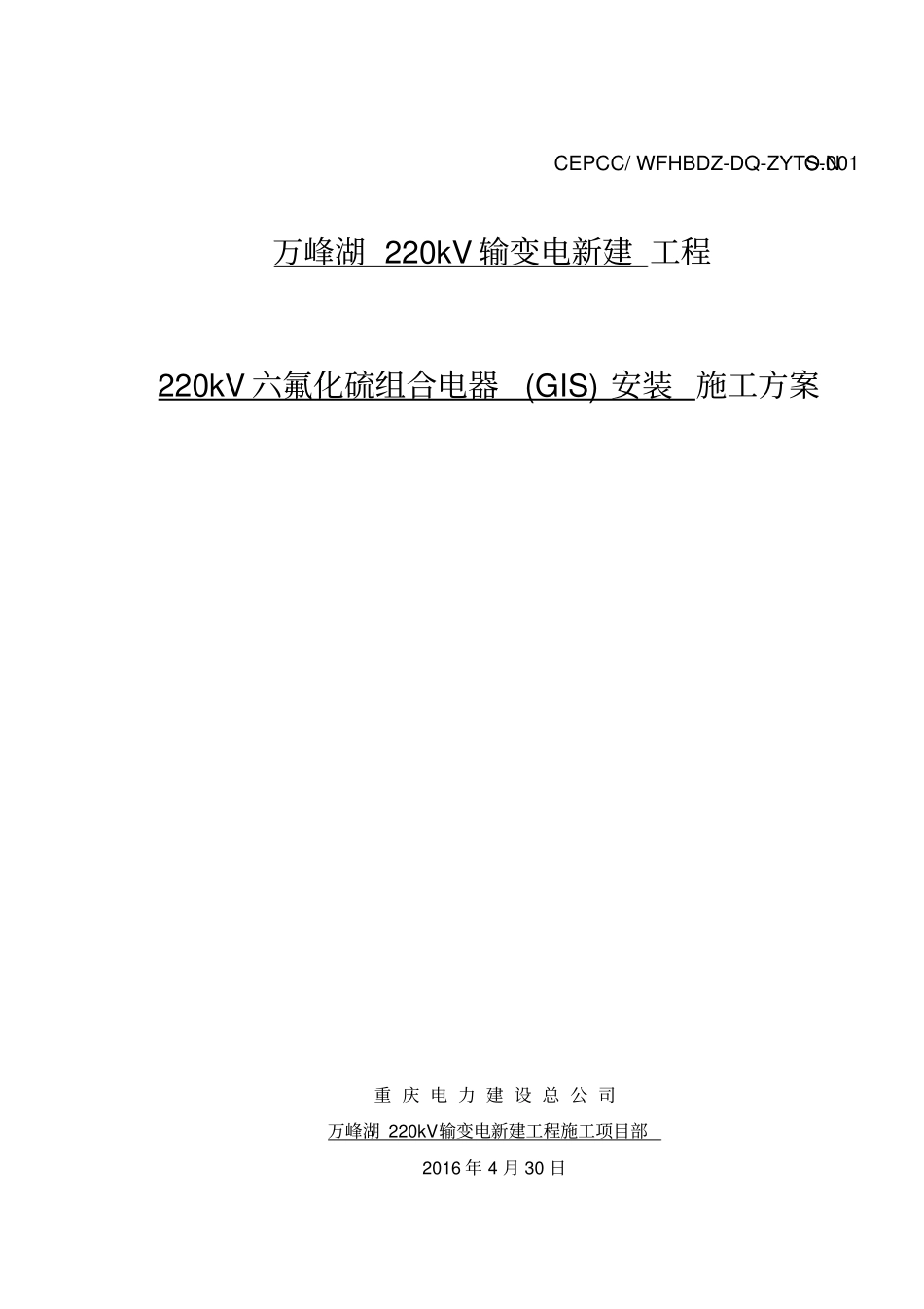

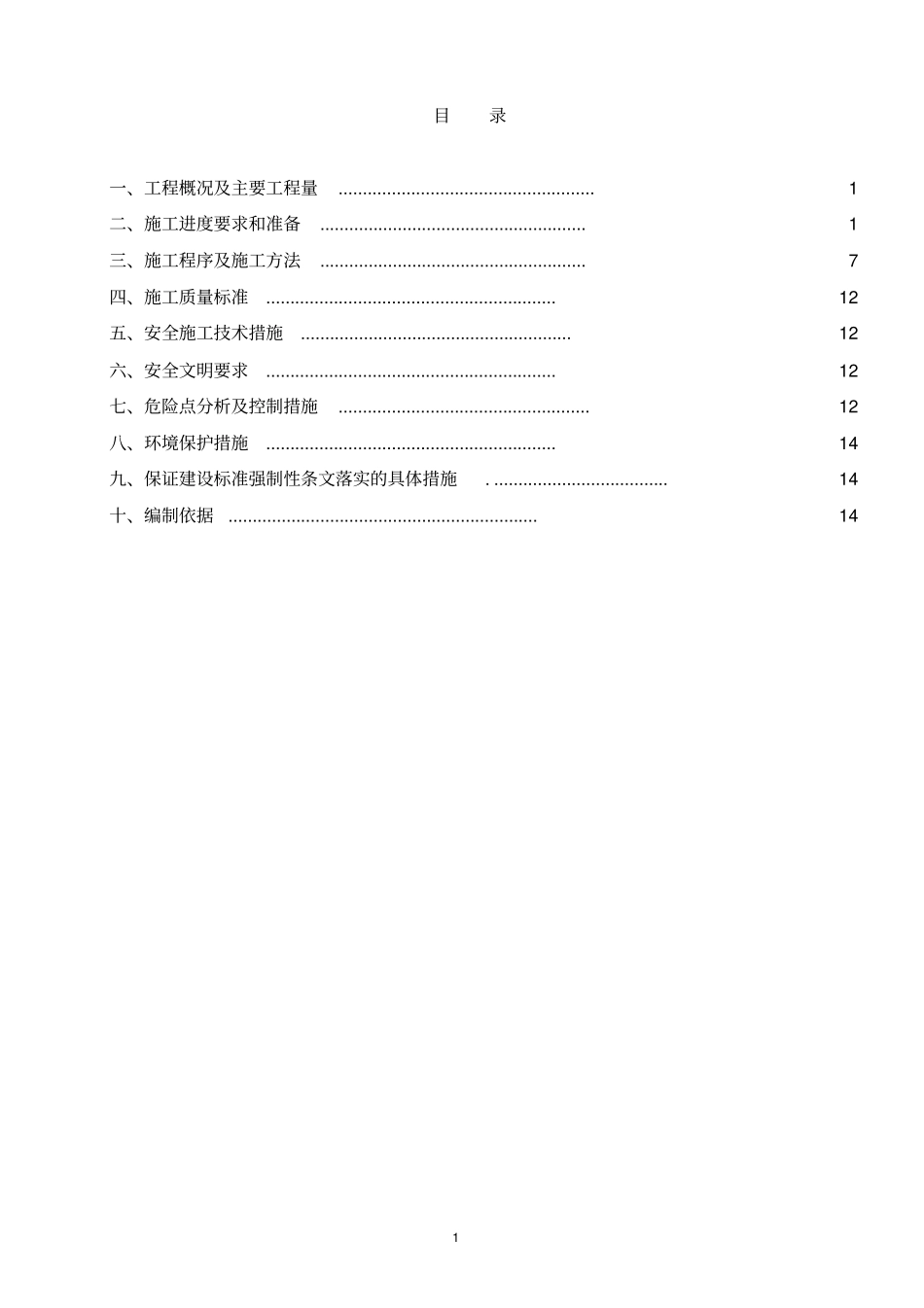

CEPCC/WFHBDZ-DQ-ZYTS-NO.001万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部2016年4月30日万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案审批表编制章节内容编制人签名日期项目经理部会签部门审查章节内容意见签名日期分公司主任/副主任工程师交叉单位工程部门安全部门人力资源部门物资部门保卫部门审核：项目经理部工程部负责人：日期：审批：项目经理部总工程师/副总工程师签名：日期：重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部编制1目录一、工程概况及主要工程量.....................................................1二、施工进度要求和准备.......................................................1三、施工程序及施工方法.......................................................7四、施工质量标准............................................................12五、安全施工技术措施........................................................12六、安全文明要求............................................................12七、危险点分析及控制措施....................................................12八、环境保护措施............................................................14九、保证建设标准强制性条文落实的具体措施.....................................14十、编制依据................................................................141一、工程概况及主要工程量1、工程概况输变电位于兴义市丰都街道办事处赵家渡村，站址西北侧0.5km为X602县道，县道与站址有一乡道相连，距丰都街道办4km,西北方向直距兴义市市区约11km，交通便利。。220kV配电装置总体布置采用户外GIS落地布置，全架空出线，主变架空进线方式；出线间隔宽度2个间隔1跨宽25.5米，出线门型架挂点高度14米，地线挂点高度21米。220kV配电装置纵向尺寸为26.25米（道路中心线至围墙）。2、主要工程量本工程220kV封闭式组合电气采用上海思源高压开关有限公司生产的户外三相分箱式GIS（母线共箱），断路器单列布置，本期/远景接线均采用双母线双分段接线，远景共有2回主变进线间隔，10回出线间隔，2个母联间隔，2个分段间隔，4个母线设备间隔。本期：共有1回主变进线间隔，4回出线间隔，2个母联间隔，2个分段间隔，4个母线设备间隔。二、施工进度要求和准备1、土建验收、基础复测、基础划线根据设计要求，每间隔基础预埋件水平最高和最低不超过2mm；所有尺寸最大允许偏差±3mm；按GIS设备的基础图和总体平面布置图要求，在地坪上用墨斗画出主母线、支母线和每一个置于地面上的原件和控制柜中心线，供GIS设备安装就位用。2、施工准备工作2.1、作业人员的数量此项目工程应配备厂家代表2名，技术人员2人，熟练技术工人5名，杂工15名，所有作业人员必须持证上岗，参加技术、安全措施交底，并签字，厂家代表和技术工人事前应熟悉GIS出厂技术文件和施工方案，参加此项目的民工必须经过安全知识培训，并考试合格。2.2、吊车、机械、钢丝绳、工具的选择2.2.1吊车选择吊装物品分析本站220kVGIS设备的重量及设备的尺寸，GIS最大不解体运输安装单元（含包装）尺寸为6500×3260×3990mm，重量为13t。参照最重设备，以220kVGIS物理参数做为吊车选取依据。吊车选择参照最大额定起重量为50T吊车的铭牌参数图（见下图1），吊车的主臂伸出长度为-2-18.05m，工作幅度为8m，额定起重量为14000kg，决定选择最大额定起重量为50t的吊车做为220kVGIS重量大于10吨的设备吊装机械，参照最大额定起重重量为25T吊车的铭牌参数图（见下图2），吊车的主臂伸出长度为25.75m，工作幅度为12m，额定起重量为4000kg，决定选择起重重量为25T吊车做为重量3吨以下GIS设备吊装机械。50T汽车吊与25T汽车吊起吊重量与作业半径见下图：图一：-3-徐工牌50t汽车吊作业半径与起吊重量表徐工牌50t汽车吊工作幅度图二：-4-25吨泰安牌汽车吊起重特性曲线-5-25吨泰安牌汽车吊起升高度特性曲线2.2钢丝绳的选用吊索受力...
