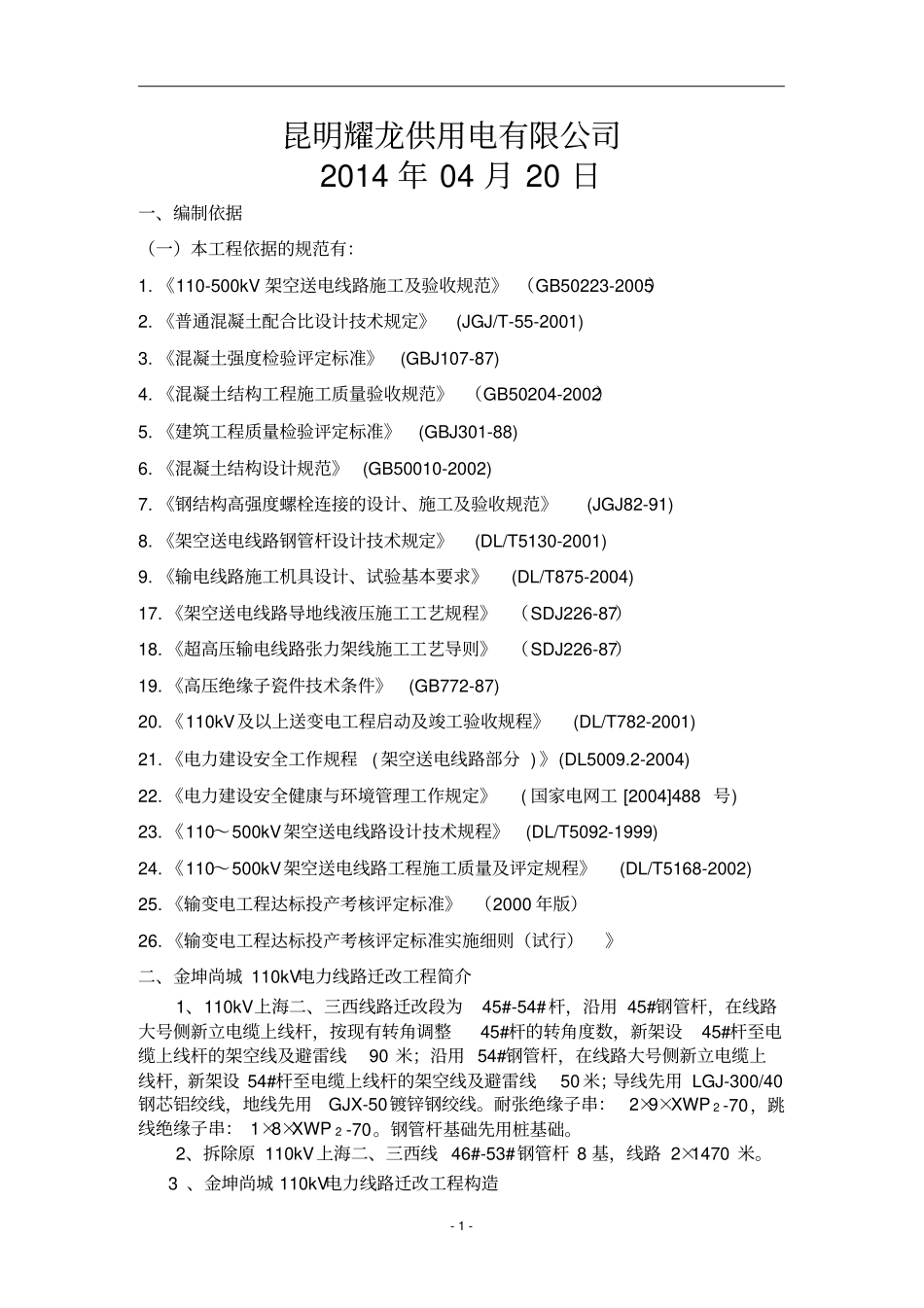

220kV耿屯输变电工程（线路部分）跨越220kV虹花Ⅰ回停电施工组织、技术、安全措施批准：审核：编制：-1-昆明耀龙供用电有限公司2014年04月20日一、编制依据（一）本工程依据的规范有：1.《110-500kV架空送电线路施工及验收规范》（GB50223-2005）2.《普通混凝土配合比设计技术规定》(JGJ/T-55-2001)3.《混凝土强度检验评定标准》(GBJ107-87)4.《混凝土结构工程施工质量验收规范》（GB50204-2002）5.《建筑工程质量检验评定标准》(GBJ301-88)6.《混凝土结构设计规范》(GB50010-2002)7.《钢结构高强度螺栓连接的设计、施工及验收规范》(JGJ82-91)8.《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)9.《输电线路施工机具设计、试验基本要求》(DL/T875-2004)17.《架空送电线路导地线液压施工工艺规程》（SDJ226-87）18.《超高压输电线路张力架线施工工艺导则》（SDJ226-87）19.《高压绝缘子瓷件技术条件》(GB772-87)20.《110kV及以上送变电工程启动及竣工验收规程》(DL/T782-2001)21.《电力建设安全工作规程(架空送电线路部分)》(DL5009.2-2004)22.《电力建设安全健康与环境管理工作规定》(国家电网工[2004]488号)23.《110～500kV架空送电线路设计技术规程》(DL/T5092-1999)24.《110～500kV架空送电线路工程施工质量及评定规程》(DL/T5168-2002)25.《输变电工程达标投产考核评定标准》（2000年版）26.《输变电工程达标投产考核评定标准实施细则（试行）》二、金坤尚城110kV电力线路迁改工程简介1、110kV上海二、三西线路迁改段为45#-54#杆，沿用45#钢管杆，在线路大号侧新立电缆上线杆，按现有转角调整45#杆的转角度数，新架设45#杆至电缆上线杆的架空线及避雷线90米；沿用54#钢管杆，在线路大号侧新立电缆上线杆，新架设54#杆至电缆上线杆的架空线及避雷线50米；导线先用LGJ-300/40钢芯铝绞线，地线先用GJX-50镀锌钢绞线。耐张绝缘子串：2×9×XWP2-70，跳线绝缘子串：1×8×XWP2-70。钢管杆基础先用桩基础。2、拆除原110kV上海二、三西线46#-53#钢管杆8基，线路2×1470米。3、金坤尚城110kV电力线路迁改工程构造-2-（1）基础：本工程基础采用C25级钢筋混凝土现场浇制；（2）杆塔：2基电缆上线钢管塔。（3）导地线：本工程导线先用LGJ-300/40钢芯铝绞线；地线先用GJX-50镀锌钢绞线。（4）绝缘子串组合如下：耐张串为2×9×XWP2-70，跳线绝缘子串：1×8×XWP2-70。（3）、施工期限计划开工日期：2013年8月10日；计划竣工日期：2013年11月26日。说明：以上工期未考虑因场地协调而导致的误工；施工过程中遇有雷雨大风等人力不可控制的恶劣天气等因素影响，也将造成工期延误。三、组织措施1、组织机构关系图项目负责人：秦勇施工单位：昆明耀龙供用电有限公司项目运行单位：昆明供电局(输电管理所)现场技术员杨春林安全员张永良工作负责人林建雄、杨春林、杨金桥-3-图1施工现场组织机构图2、各级人员职责：工程项目负责人：项目全过程施工生产的组织者、指挥者和全权责任者。负责建立本项目施工、质量、安全、文明管理机构及体系，监督其有效运行。掌握好全工地施工进度、质量、安全，做好施工组织，经济核算等，领导全工地材料供应，机具配备，劳动力管理、调配，施工进度计划落实，组织好安全、质量方面验收以及工程安全、技术资料的编制及整理。工作工负责人：负责组织协调整个作业过程中的施工组织指挥，开工前应向工作班成员宣读工作票，讲明作业方法及作业信号，明确工作任务及工作范围，正确安全地组织工作，结合实际进行安全思想教育，施工过程中督促工作人员遵守安全规程，现场指挥、监督现场作业人员全过程作业安全。安全员：做好施工现场的安全管理，对施工中各项安全措施的情况进行监督和检查，负责在施工、安装及检修期间的现场安全监督与巡视，及时纠正不安全行为和隐患，确保生产安全。技术负责人：做好施工现场的技术管理工作，控制工程施工中检修、安装、技术、质量、工艺。在工作中认真把好技术质量关，积极参与施工过程中的技术监督工作。线路施工班组长：全面负责本班组在检修、安装过程的安全、技术、进度等方面的工作，并随时与工程项目负责人、项目技术负责人联...
