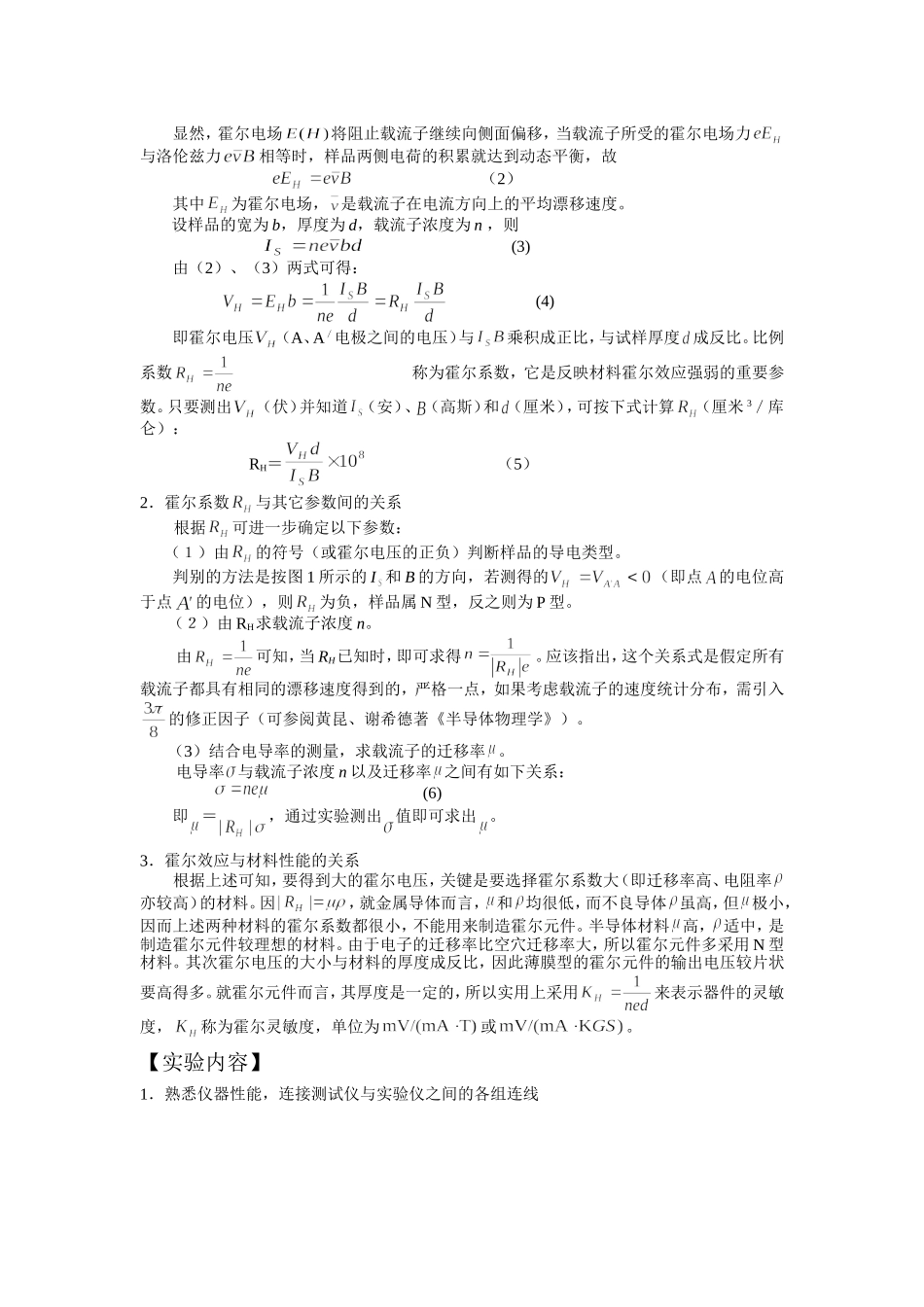

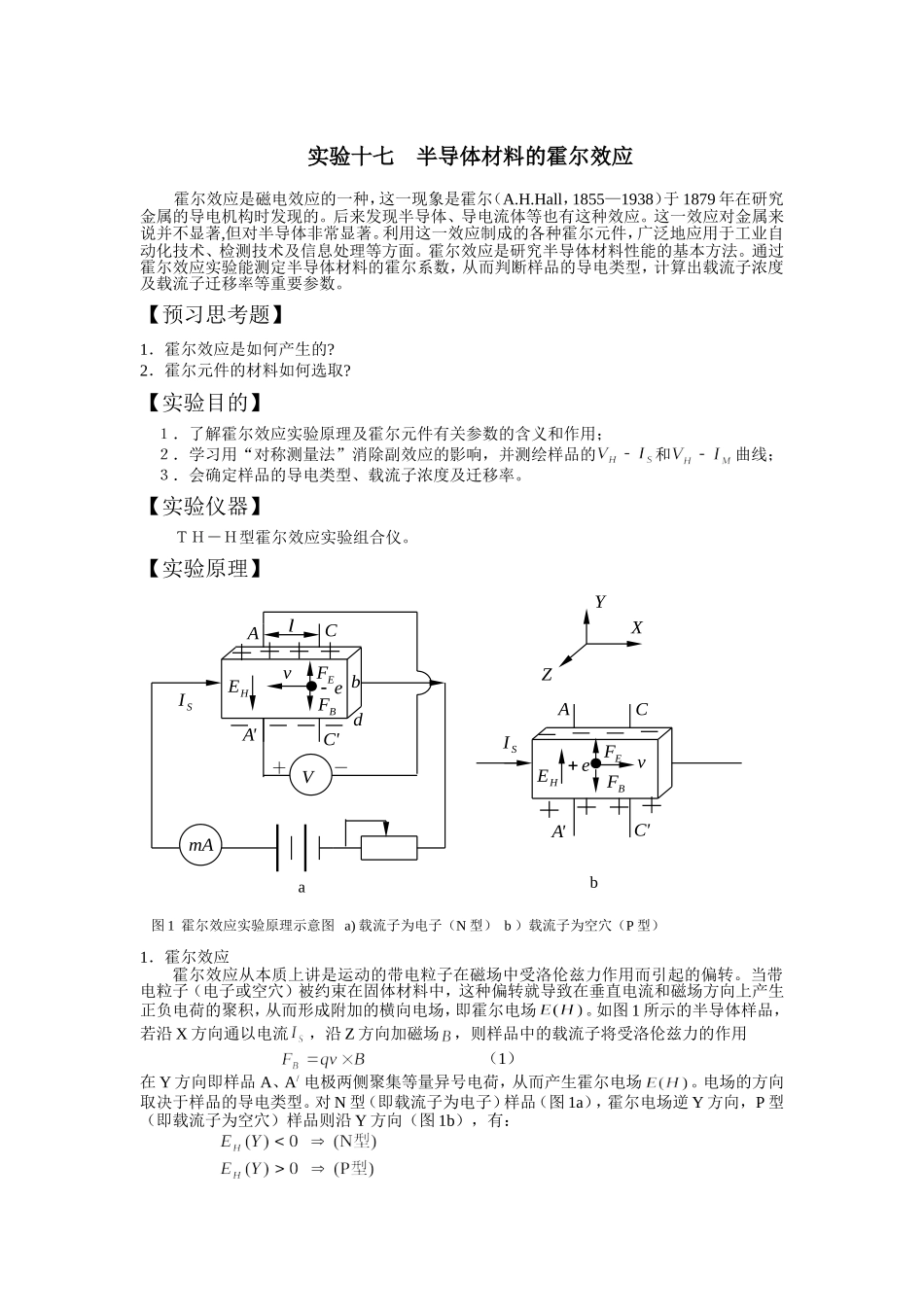

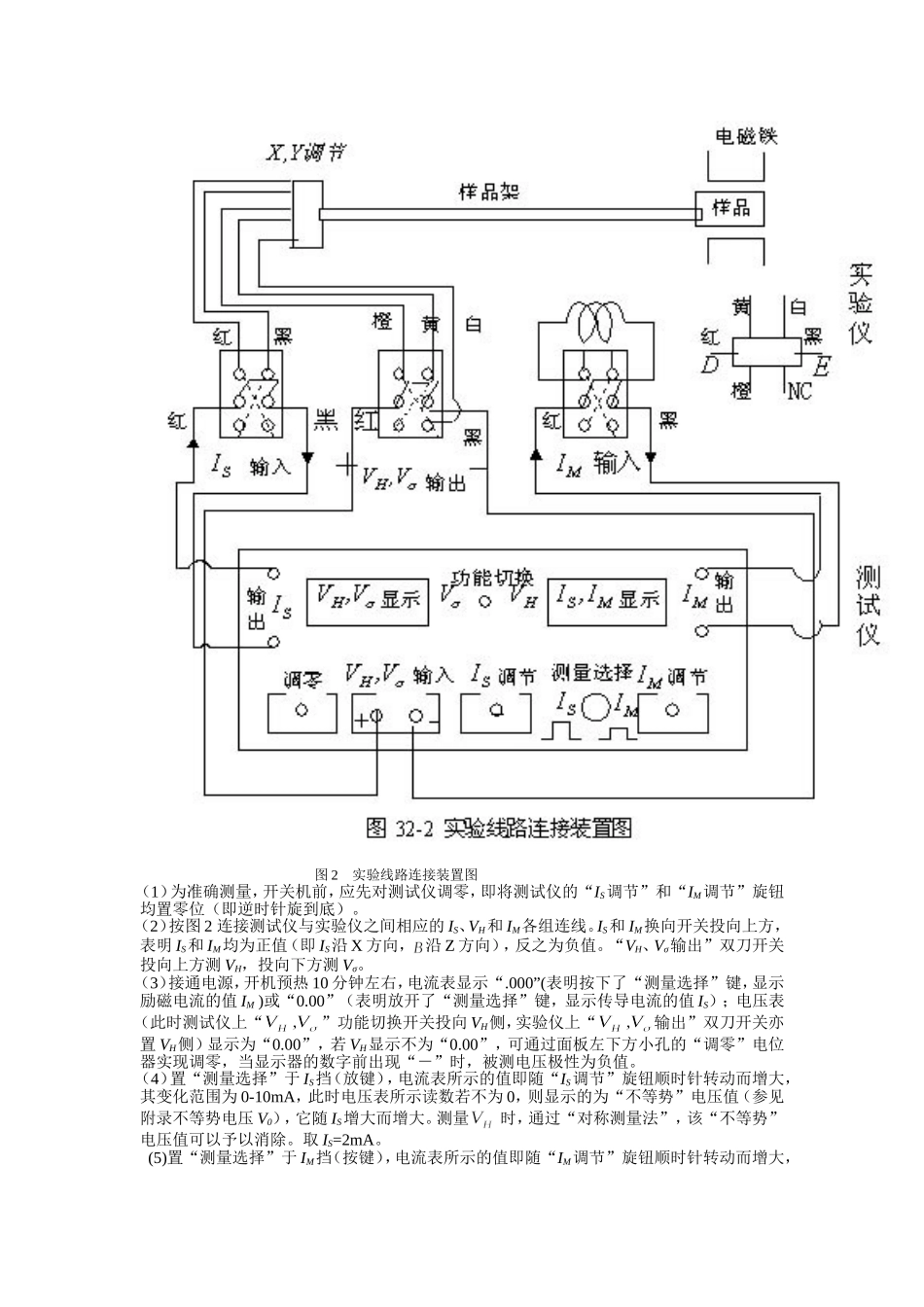

实验十七半导体材料的霍尔效应霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应。这一效应对金属来说并不显著,但对半导体非常显著。利用这一效应制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验能测定半导体材料的霍尔系数，从而判断样品的导电类型，计算出载流子浓度及载流子迁移率等重要参数。【预习思考题】1．霍尔效应是如何产生的?2．霍尔元件的材料如何选取?【实验目的】１．了解霍尔效应实验原理及霍尔元件有关参数的含义和作用；２．学习用“对称测量法”消除副效应的影响，并测绘样品的和曲线；３．会确定样品的导电类型、载流子浓度及迁移率。【实验仪器】ＴＨ－Ｈ型霍尔效应实验组合仪。【实验原理】1．霍尔效应霍尔效应从本质上讲是运动的带电粒子在磁场中受洛伦兹力作用而引起的偏转。当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。如图1所示的半导体样品，若沿X方向通以电流，沿Z方向加磁场，则样品中的载流子将受洛伦兹力的作用（1）在Y方向即样品A、A/电极两侧聚集等量异号电荷，从而产生霍尔电场。电场的方向取决于样品的导电类型。对N型（即载流子为电子）样品（图1a），霍尔电场逆Y方向，P型（即载流子为空穴）样品则沿Y方向（图1b），有：图1霍尔效应实验原理示意图a)载流子为电子（N型）b）载流子为空穴（P型）aSIHEA'AC'CBFEFveBFEFevA'AC'CSIHEbdlVmAXYZb＋－显然，霍尔电场将阻止载流子继续向侧面偏移，当载流子所受的霍尔电场力与洛伦兹力相等时，样品两侧电荷的积累就达到动态平衡，故（2）其中为霍尔电场，是载流子在电流方向上的平均漂移速度。设样品的宽为b，厚度为d，载流子浓度为n，则(3)由（2）、（3）两式可得：(4)即霍尔电压（A、A／电极之间的电压）与乘积成正比，与试样厚度成反比。比例系数称为霍尔系数，它是反映材料霍尔效应强弱的重要参数。只要测出（伏）并知道（安）、（高斯）和（厘米），可按下式计算（厘米3／库仑）：RH＝（5）2．霍尔系数与其它参数间的关系根据可进一步确定以下参数：（１）由的符号（或霍尔电压的正负）判断样品的导电类型。判别的方法是按图1所示的I和B的方向，若测得的（即点的电位高于点的电位），则为负，样品属N型，反之则为P型。（２）由RH求载流子浓度n。由可知，当RH已知时，即可求得。应该指出，这个关系式是假定所有载流子都具有相同的漂移速度得到的，严格一点，如果考虑载流子的速度统计分布，需引入的修正因子（可参阅黄昆、谢希德著《半导体物理学》）。（3）结合电导率的测量，求载流子的迁移率。电导率与载流子浓度n以及迁移率之间有如下关系：(6)即＝，通过实验测出值即可求出。3．霍尔效应与材料性能的关系根据上述可知，要得到大的霍尔电压，关键是要选择霍尔系数大（即迁移率高、电阻率亦较高）的材料。因，就金属导体而言，和均很低，而不良导体虽高，但极小，因而上述两种材料的霍尔系数都很小，不能用来制造霍尔元件。半导体材料高，适中，是制造霍尔元件较理想的材料。由于电子的迁移率比空穴迁移率大，所以霍尔元件多采用N型材料。其次霍尔电压的大小与材料的厚度成反比，因此薄膜型的霍尔元件的输出电压较片状要高得多。就霍尔元件而言，其厚度是一定的，所以实用上采用来表示器件的灵敏度，称为霍尔灵敏度，单位为或。【实验内容】1．熟悉仪器性能，连接测试仪与实验仪之间的各组连线图2实验线路连接装置图（1）为准确测量，开关机前，应先对测试仪调零，即将测试仪的“IS调节”和“IM调节”旋钮均置零位（即逆时针旋到底）。（2）按图2连接测试仪与实验仪之间相应的IS、VH和IM各组连线。IS和IM换向开关投向上方，表明IS和IM均为正值（即IS沿X方向，沿Z方向），反之为负值。“VH、Vσ输出”双刀开关投向上方测VH，投向下方测Vσ。（3）接通电源，开机预热10分钟左右，电流表显示“.000”(...
