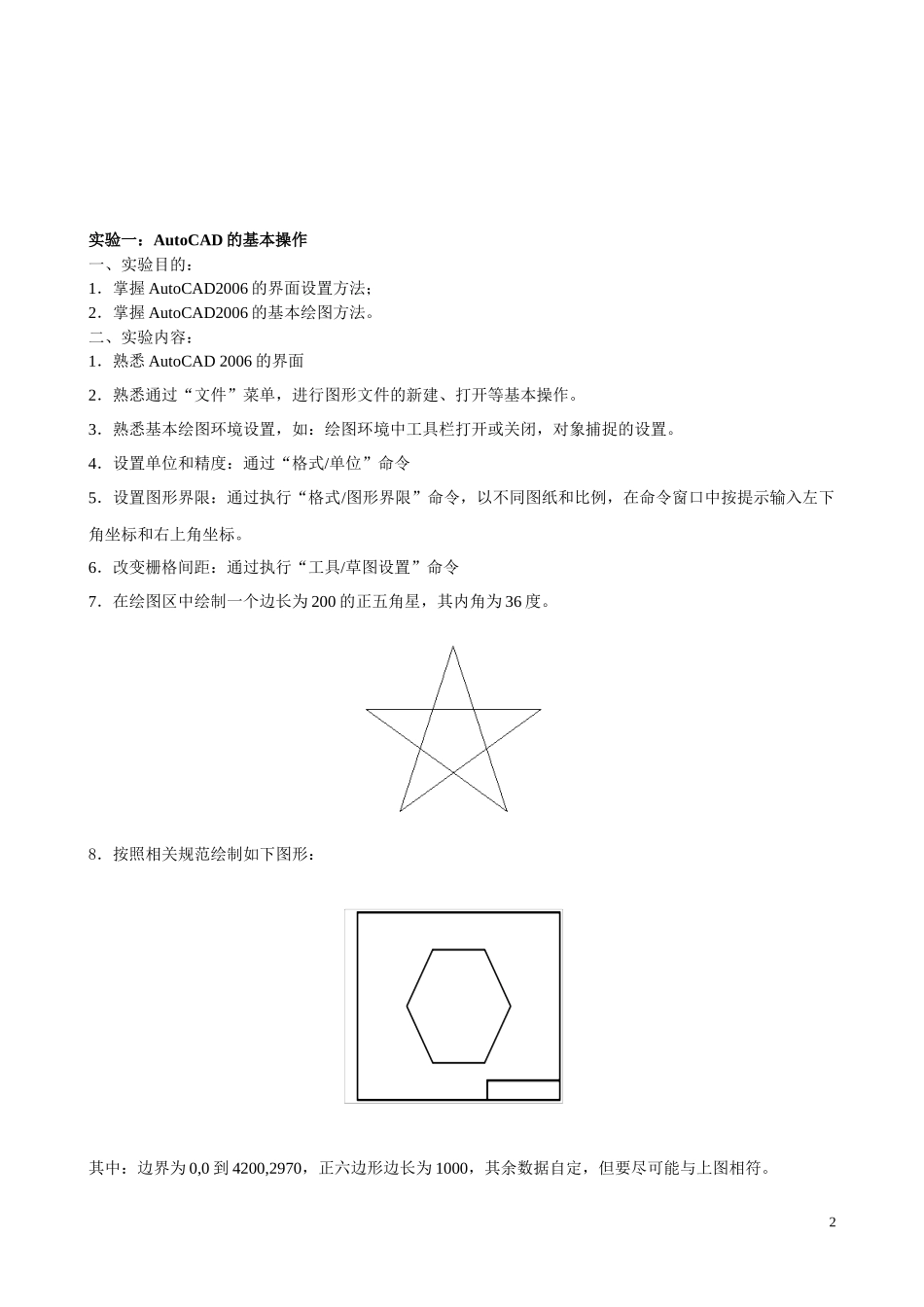

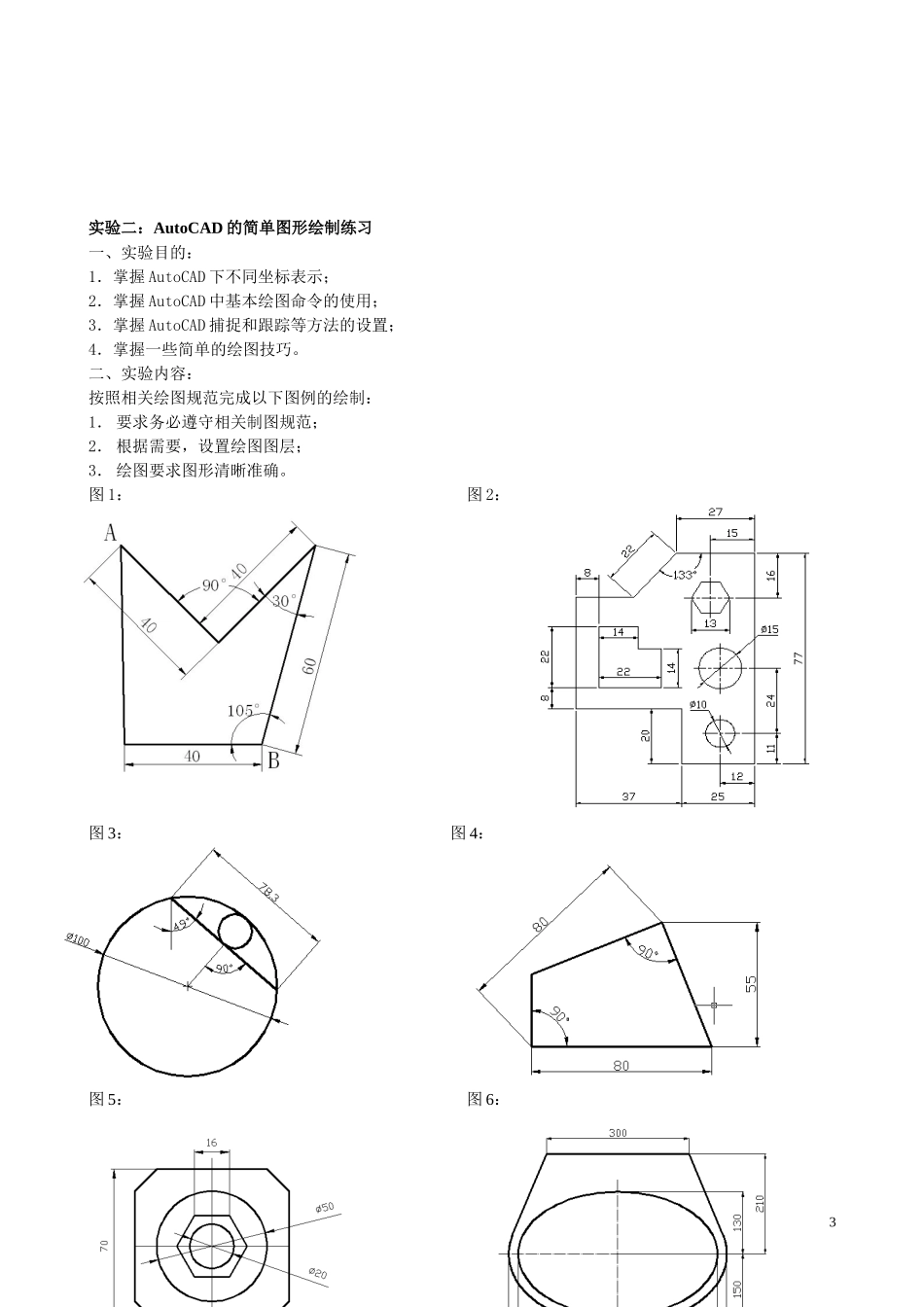

《工程CAD》上机实验指导书1实验一：AutoCAD的基本操作一、实验目的：1．掌握AutoCAD2006的界面设置方法；2．掌握AutoCAD2006的基本绘图方法。二、实验内容：1．熟悉AutoCAD2006的界面2．熟悉通过“文件”菜单，进行图形文件的新建、打开等基本操作。3．熟悉基本绘图环境设置，如：绘图环境中工具栏打开或关闭，对象捕捉的设置。4．设置单位和精度：通过“格式/单位”命令5．设置图形界限：通过执行“格式/图形界限”命令，以不同图纸和比例，在命令窗口中按提示输入左下角坐标和右上角坐标。6．改变栅格间距：通过执行“工具/草图设置”命令7．在绘图区中绘制一个边长为200的正五角星，其内角为36度。8．按照相关规范绘制如下图形：其中：边界为0,0到4200,2970，正六边形边长为1000，其余数据自定，但要尽可能与上图相符。2实验二：AutoCAD的简单图形绘制练习一、实验目的：1．掌握AutoCAD下不同坐标表示；2．掌握AutoCAD中基本绘图命令的使用；3．掌握AutoCAD捕捉和跟踪等方法的设置；4．掌握一些简单的绘图技巧。二、实验内容：按照相关绘图规范完成以下图例的绘制：1．要求务必遵守相关制图规范；2．根据需要，设置绘图图层；3．绘图要求图形清晰准确。图1：图2：图3：图4：图5：图6：3图7：图8：图9：图10：图11：图12：4图13：图14：图15：图16：图17：图18：5图19：图20：图21：图22：6图23：图24：图25：图26：图27：图28：实验三：AutoCAD的复杂图形绘制练习一、实验目的：1．熟悉精确绘制图形的方法；2．掌握较好的图形识别和判读的能力；3．掌握AutoCAD中各种绘图和编辑命令的综合运用。4．熟悉图形标注和图形填充的方法二、实验内容：按照相关绘图规范完成以下图例的绘制：71．要求务必遵守相关制图规范；2．根据需要，设置绘图图层；3．绘图要求图形清晰准确4．按照图例进行进行标注和填充。图1：图2：图3：图4：图5：图6：8图7：图8：图9：图10：图11：9图12：10图13：11实验四：AutoCAD的图形信息查询一、实验目的：1．熟悉查询图形信息的相关命令；2．掌握查询图形信息的各种方法和常见技巧。二、实验内容：1．按照相关绘图规范和要求从J（100，100）点处，绘制如下的图形：2．根据绘制的图形查询上述图形的如下几何信息。阴影部分的面积为：（）；从A点到B点（顺时针方向）的弧长长度为（）；线段C的长度为（）；绘制的圆D的圆心的坐标为（）由E、F、G、H、I围成的多边形的周长为（）。说明：在查询中充分利用“工具”菜单/“查询”选项下的各种操作命令，在查询时最好不要在原始图中直接查询，可以通过复制出相关图形，并去除干扰查询的图形其它部分进行。实验五：AutoCAD的文字和表格应用一、实验目的：1．掌握Autocad中文字的输入和编辑；2．掌握Autocad中表格的使用。二、实验内容：1．定义文字样式，其要求如下表所示：设置内容设置值样式名mytextstyle字体黑体字格式粗体宽度比例0．8字高5122．利用多行文字命令mtext输入如下文字：某工程钢筋配置说明书3．利用相关文字操作命令，练习如下文字输入：A0=10045°φ1001/2（叠加状态）4．创建如下的标题栏，要求文字为工程标准样式，着色随层。某施工器件材料设计数量制图重量审核比例日期图号技术要求：①工艺均按GB-***进行处理；②说明锐边按5×45°.5．定义表格样式，并在当前图形中插入如下表格（表格要求：字高5，数据均居中，其余参数可根据实际自拟）。序号名称规格长度（m）产地1钢筋φ1210.2成都2钢筋φ1815.6上海3钢筋φ2016.3北京合计实验六：图形尺寸标注练习一、实验目的：1．掌握Autocad中尺寸标注的方法和操作；2．掌握Autocad中尺寸标注的编辑。二、实验内容：1．绘制如下图形，并按照相关规范创建一个自己的标注样式，对图形进行标注。132．在前面绘制的图形中，进一步练习尺寸标注，并对相关标注进行编辑和调整。3．练习连续、基线和引线标注，并根据实际对其进行编辑和调整。实验七：AutoCAD的图块应用一、实验目的：1．掌握图块的建立和应用操作；2．掌握块属性的使用；3．熟悉设计中心、工具选项板的使用。二、实验内容：1.绘制如下的符号，设置“标高”属性，然后将其定义为块（块文件...
