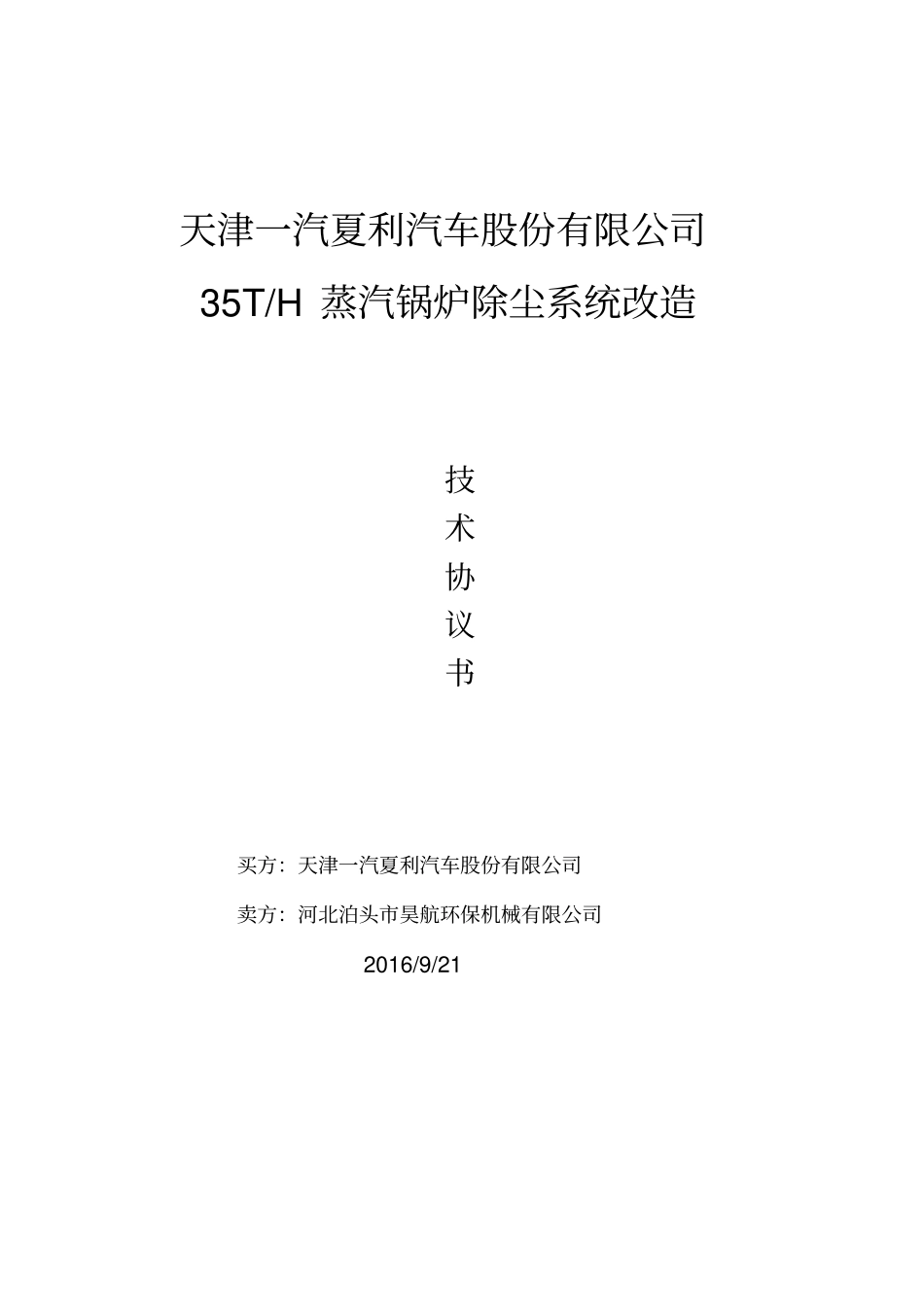

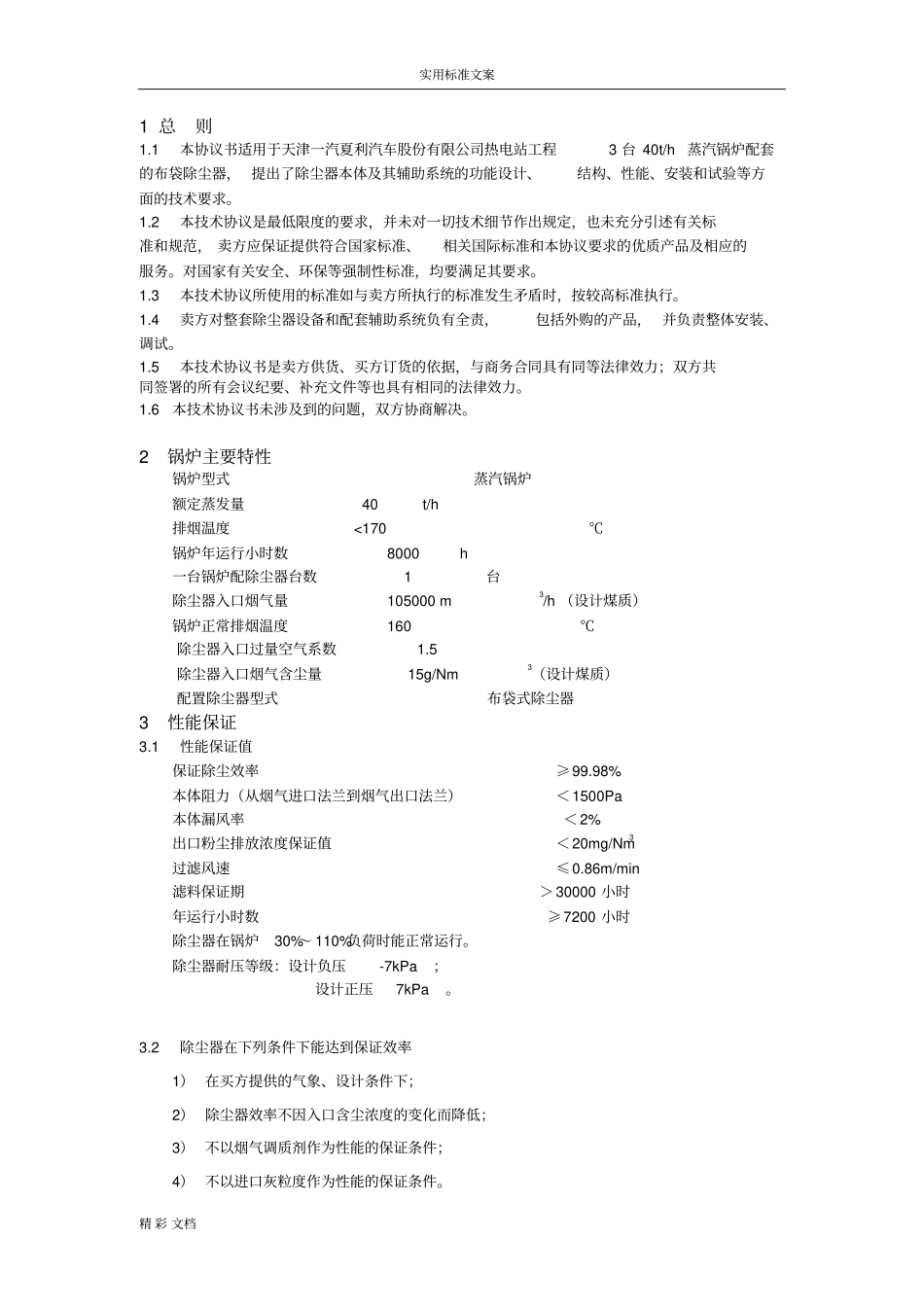

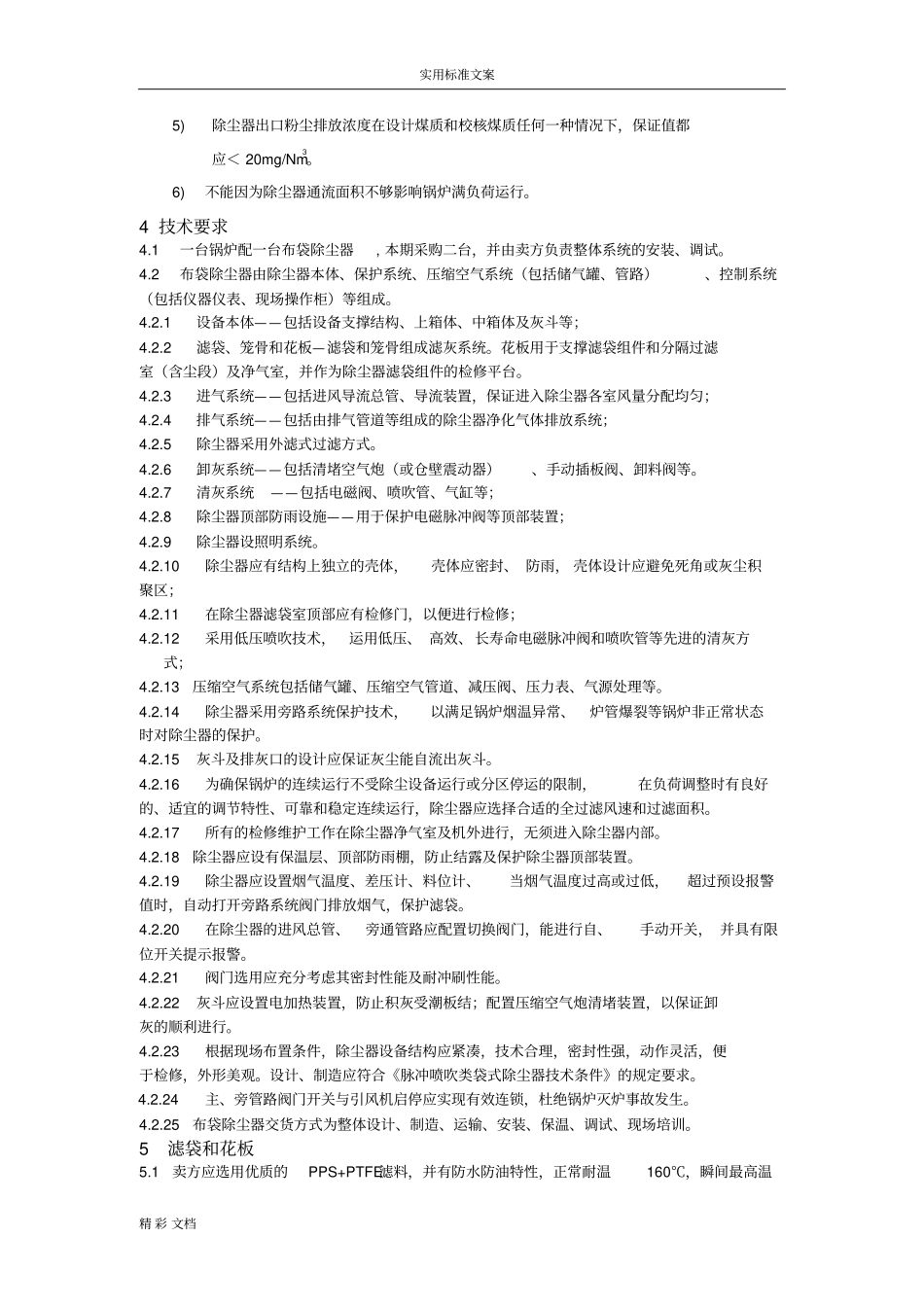

天津一汽夏利汽车股份有限公司35T/H蒸汽锅炉除尘系统改造技术协议书买方：天津一汽夏利汽车股份有限公司卖方：河北泊头市昊航环保机械有限公司2016/9/21实用标准文案精彩文档1总则1.1本协议书适用于天津一汽夏利汽车股份有限公司热电站工程3台40t/h蒸汽锅炉配套的布袋除尘器，提出了除尘器本体及其辅助系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范，卖方应保证提供符合国家标准、相关国际标准和本协议要求的优质产品及相应的服务。对国家有关安全、环保等强制性标准，均要满足其要求。1.3本技术协议所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。1.4卖方对整套除尘器设备和配套辅助系统负有全责，包括外购的产品，并负责整体安装、调试。1.5本技术协议书是卖方供货、买方订货的依据，与商务合同具有同等法律效力；双方共同签署的所有会议纪要、补充文件等也具有相同的法律效力。1.6本技术协议书未涉及到的问题，双方协商解决。2锅炉主要特性锅炉型式蒸汽锅炉额定蒸发量40t/h排烟温度<170℃锅炉年运行小时数8000h一台锅炉配除尘器台数1台除尘器入口烟气量105000m3/h（设计煤质）锅炉正常排烟温度160℃除尘器入口过量空气系数1.5除尘器入口烟气含尘量15g/Nm3（设计煤质）配置除尘器型式布袋式除尘器3性能保证3.1性能保证值保证除尘效率≥99.98%本体阻力（从烟气进口法兰到烟气出口法兰）＜1500Pa本体漏风率＜2%出口粉尘排放浓度保证值＜20mg/Nm3过滤风速≤0.86m/min滤料保证期＞30000小时年运行小时数≥7200小时除尘器在锅炉30%～110%负荷时能正常运行。除尘器耐压等级：设计负压-7kPa；设计正压7kPa。3.2除尘器在下列条件下能达到保证效率1）在买方提供的气象、设计条件下；2）除尘器效率不因入口含尘浓度的变化而降低；3）不以烟气调质剂作为性能的保证条件；4）不以进口灰粒度作为性能的保证条件。实用标准文案精彩文档5)除尘器出口粉尘排放浓度在设计煤质和校核煤质任何一种情况下，保证值都应＜20mg/Nm3。6)不能因为除尘器通流面积不够影响锅炉满负荷运行。4技术要求4.1一台锅炉配一台布袋除尘器,本期采购二台，并由卖方负责整体系统的安装、调试。4.2布袋除尘器由除尘器本体、保护系统、压缩空气系统（包括储气罐、管路）、控制系统（包括仪器仪表、现场操作柜）等组成。4.2.1设备本体——包括设备支撑结构、上箱体、中箱体及灰斗等；4.2.2滤袋、笼骨和花板—滤袋和笼骨组成滤灰系统。花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台。4.2.3进气系统——包括进风导流总管、导流装置，保证进入除尘器各室风量分配均匀；4.2.4排气系统——包括由排气管道等组成的除尘器净化气体排放系统；4.2.5除尘器采用外滤式过滤方式。4.2.6卸灰系统——包括清堵空气炮（或仓壁震动器）、手动插板阀、卸料阀等。4.2.7清灰系统——包括电磁阀、喷吹管、气缸等；4.2.8除尘器顶部防雨设施——用于保护电磁脉冲阀等顶部装置；4.2.9除尘器设照明系统。4.2.10除尘器应有结构上独立的壳体，壳体应密封、防雨，壳体设计应避免死角或灰尘积聚区；4.2.11在除尘器滤袋室顶部应有检修门，以便进行检修；4.2.12采用低压喷吹技术，运用低压、高效、长寿命电磁脉冲阀和喷吹管等先进的清灰方式；4.2.13压缩空气系统包括储气罐、压缩空气管道、减压阀、压力表、气源处理等。4.2.14除尘器采用旁路系统保护技术，以满足锅炉烟温异常、炉管爆裂等锅炉非正常状态时对除尘器的保护。4.2.15灰斗及排灰口的设计应保证灰尘能自流出灰斗。4.2.16为确保锅炉的连续运行不受除尘设备运行或分区停运的限制，在负荷调整时有良好的、适宜的调节特性、可靠和稳定连续运行，除尘器应选择合适的全过滤风速和过滤面积。4.2.17所有的检修维护工作在除尘器净气室及机外进行，无须进入除尘器内部。4.2.18除尘器应设有保温层、顶部防雨棚，防止结露及保护除尘器顶部装置。4.2.19除尘器应设置烟气温度、差压计、料位计、当烟气温度过高或过低，超过预设报警值时，自动打开旁...
