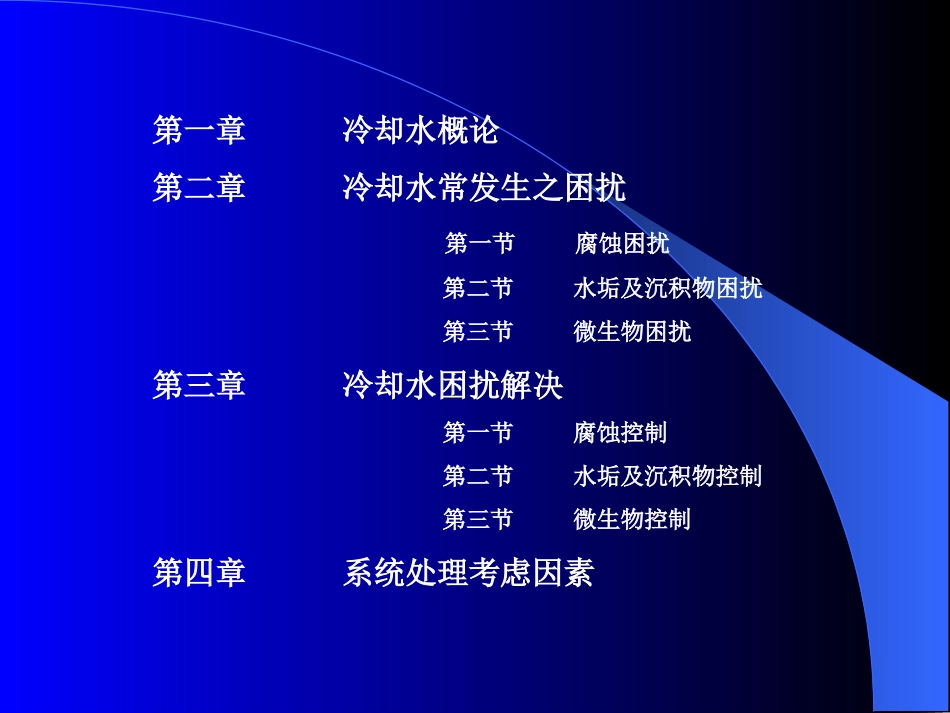

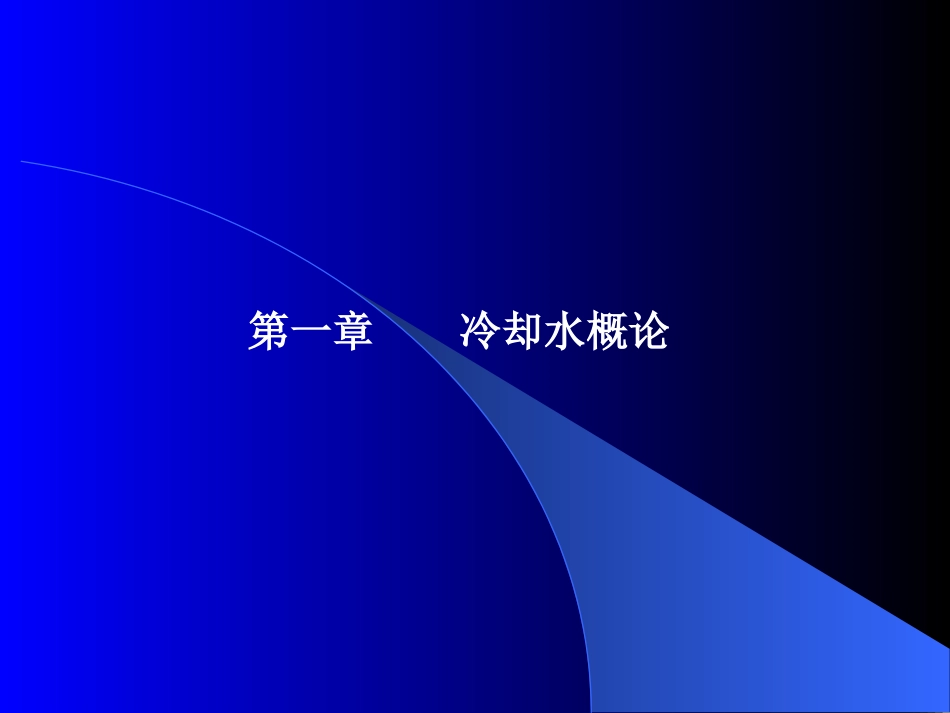

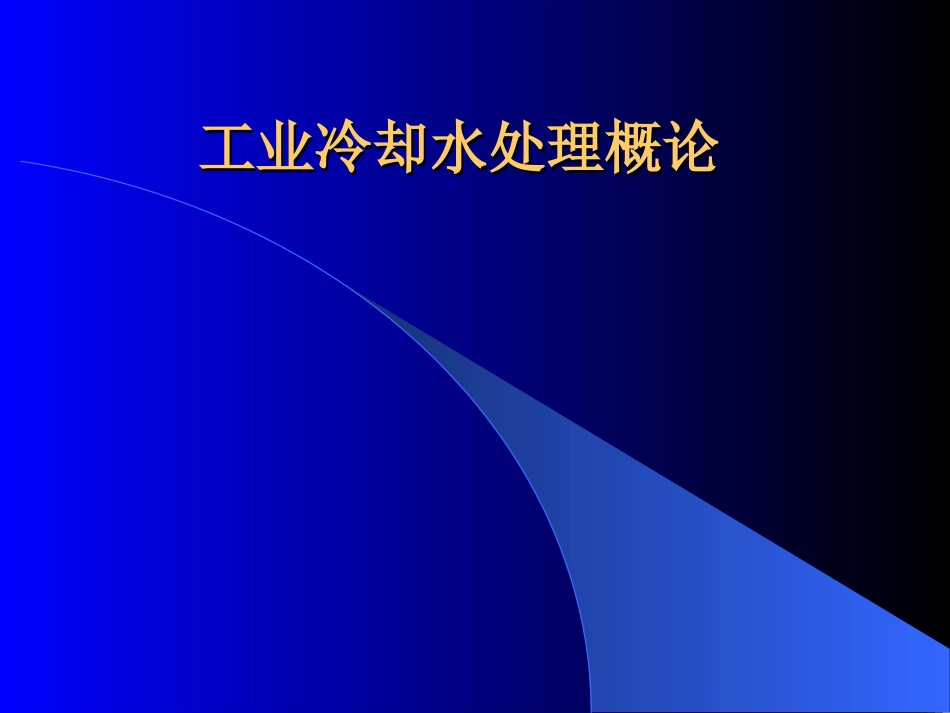

工业冷却水处理概论工业冷却水处理概论第一章冷却水概论第二章冷却水常发生之困扰第一节腐蚀困扰第二节水垢及沉积物困扰第三节微生物困扰第三章冷却水困扰解决第一节腐蚀控制第二节水垢及沉积物控制第三节微生物控制第四章系统处理考虑因素第一章冷却水概论第一节水的组成第一节水的组成悬浮固体物：泥沙、粘土及胶体物等溶存固体物：Ca2+、Mg2+、HCO3-、Cl-、SO42-、K+、Na+、NO3-、SiO2及铁、锰化合物等溶存气体：CO2、O2、H2S有机物：COD、BOD、TOC第二节水中主要不纯物质不良影响第二节水中主要不纯物质不良影响不纯物名称不良影响1.硬度、碱度在热交换器及管壁形成水垢2.溶存气体CO2、O2及H2S等易导致金属腐蚀现象的发生3.铁、锰离子金属表面退色、失去光泽并形成沉积物4.硅酸根离子形成硅酸盐水垢5.氯离子导致金属腐蚀，尤其是不锈钢材质6.硫酸根离子导致金属腐蚀，且可能形成硫酸钙水垢沉积7.悬浮物(S.S)易沉淀形成沉积物及引伸沉积物下方的腐蚀8.有机物易繁殖微生物及其黏泥沉积，并产生腐蚀9.油污及制程泄漏易繁殖微生物，并对腐蚀抑制剂产生干扰第三节冷却水系统之种类第三节冷却水系统之种类1.直流式冷却系统2.开放循环式冷却系统3.密闭循环式冷却系统第二章冷却水常发生之困扰第一节腐蚀之形态第一节腐蚀之形态1.均匀腐蚀2.流电腐蚀3.点蚀4.裂隙腐蚀5.晶粒间隙腐蚀6.选择性溶解或剥离7.冲击腐蚀8.应力腐蚀9.摩擦腐蚀10.疲劳腐蚀影响腐蚀的因素影响腐蚀的因素1.温度2.PH值3.溶存气体4.悬浮固体物5.阴离子6.微生物、7.流速8.电位差9.应力10.金属结构第二节水垢及沉积物之困第二节水垢及沉积物之困扰扰沉积物水垢泥泞物碳酸钙硫酸钙磷酸钙硅酸钙、镁氧化铁泥沙、尘土腐蚀产物微生物黏泥油污等有机物胶状氢氧化物水垢及沉积物形成之因素水垢及沉积物形成之因素11悬浮物颗粒大小及密度2.悬浮物粒子与金属表面静电的情形3.水流速4.水温与PH值5.微生物活性6.不当的抑制剂或抑制剂控制不当7.离子浓度过饱和沉淀8.制程泄漏沉积物所引起的困扰沉积物所引起的困扰1.热传效率及冷却能力降低2.水流速减低3.增加沉积物下方腐蚀之机会4.助长微生物的生长及繁殖5.有助水垢的形成6.排放增加，导致用水成本增加7.停车次数增加既维护费用提高碳酸钙、碳酸氢钙、氯化钙、镁化合物及硫酸钙碳酸钙、碳酸氢钙、氯化钙、镁化合物及硫酸钙之溶解度（之溶解度（ppmasCaCOppmasCaCO33))名称分子式在32oF在212oF重碳酸钙Ca（HCO3）21620分解碳酸钙CaCO31513氯化钙CaCl2336000554000硫酸钙CaSO412901250重碳酸镁Mg（HCO3）237100分解碳酸镁MgCO310175氯化镁MgCl2362000443000硫酸镁MgSO4170000356000水垢组成的简便定性方法水垢组成的简便定性方法水垢主要成分水垢经酸溶解后的情况碳酸盐垢加酸之后有大量气泡产生硅酸盐垢在热HCl和HNO3中缓慢溶解，产生白色不溶物氧化铁垢加HNO3溶解，产生黄色溶液铜垢加HNO3溶解，产生蓝色和黄绿色溶液磷酸盐垢加钼酸铵试液再加HNO3溶解，产生黄色溶液，然后再加氨水会使沉淀物溶解，即为磷酸盐垢第三节微生物之困扰第三节微生物之困扰微生物藻类细菌真菌微生物微生物繁殖繁殖所需的能源与营养源所需的能源与营养源微生物种类能源繁殖所需营养源藻类、光合成细菌太阳能只利用无机物就能繁殖铁细菌、硫细菌、硝化细菌无机物的氧化燃烧只利用无机物就能繁殖丝状菌、丝状细菌有机物的氧化燃烧没有无机物就不能繁殖冷却水中常见的细菌及其生长条件冷却水中常见的细菌及其生长条件细菌类型例子生长条件产生的问题温度（℃）PH值好氧性夹膜细菌气杆细菌、黄杆细菌、普通变形杆菌、铜绿色家担孢菌、黄氏杆菌属、产碱杆菌属20-404-87.4为最佳值形成严重的细菌黏泥好氧芽孢细菌覃状芽孢杆菌枯草芽孢杆菌20-405-8产生难以消灭的细菌黏液芽孢好氧硫细菌嗜硫氧化杆菌20-400.6-6把硫化物氧化为硫或硫酸厌氧硫酸盐还原菌去硫弧菌属20-404-8在好氧菌黏泥下生长引起腐蚀，导致硫化氢的形成铁细菌锈铁菌属纤毛铁细菌属嘉氏铁柄杆菌属20-406-7在细菌的外膜上沉淀清氧化铁，形成大量的黏泥沉淀物微生物对系统所造成的困扰微生物对系统所造成的困扰1.形成黏泥，降低热交换...
