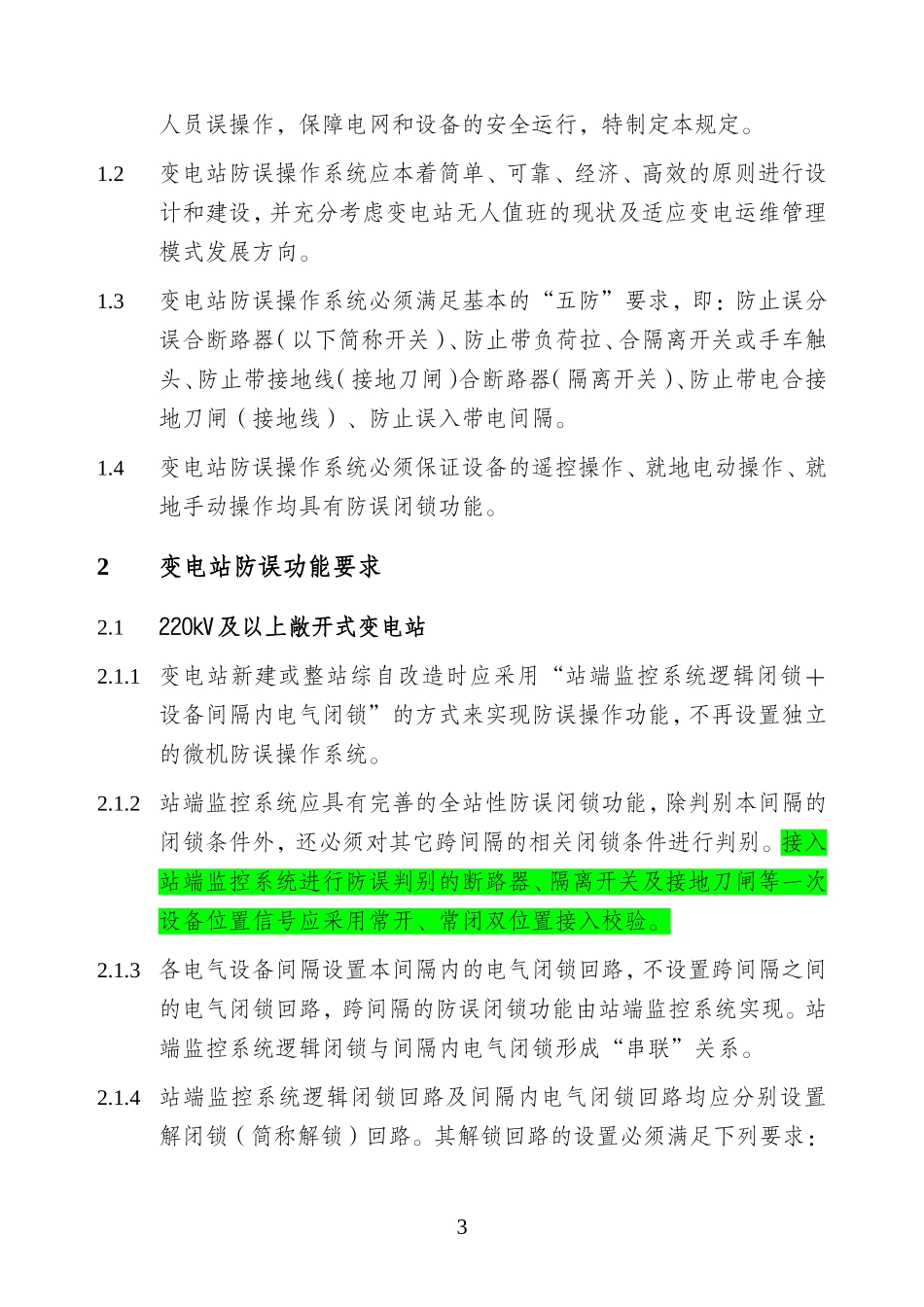

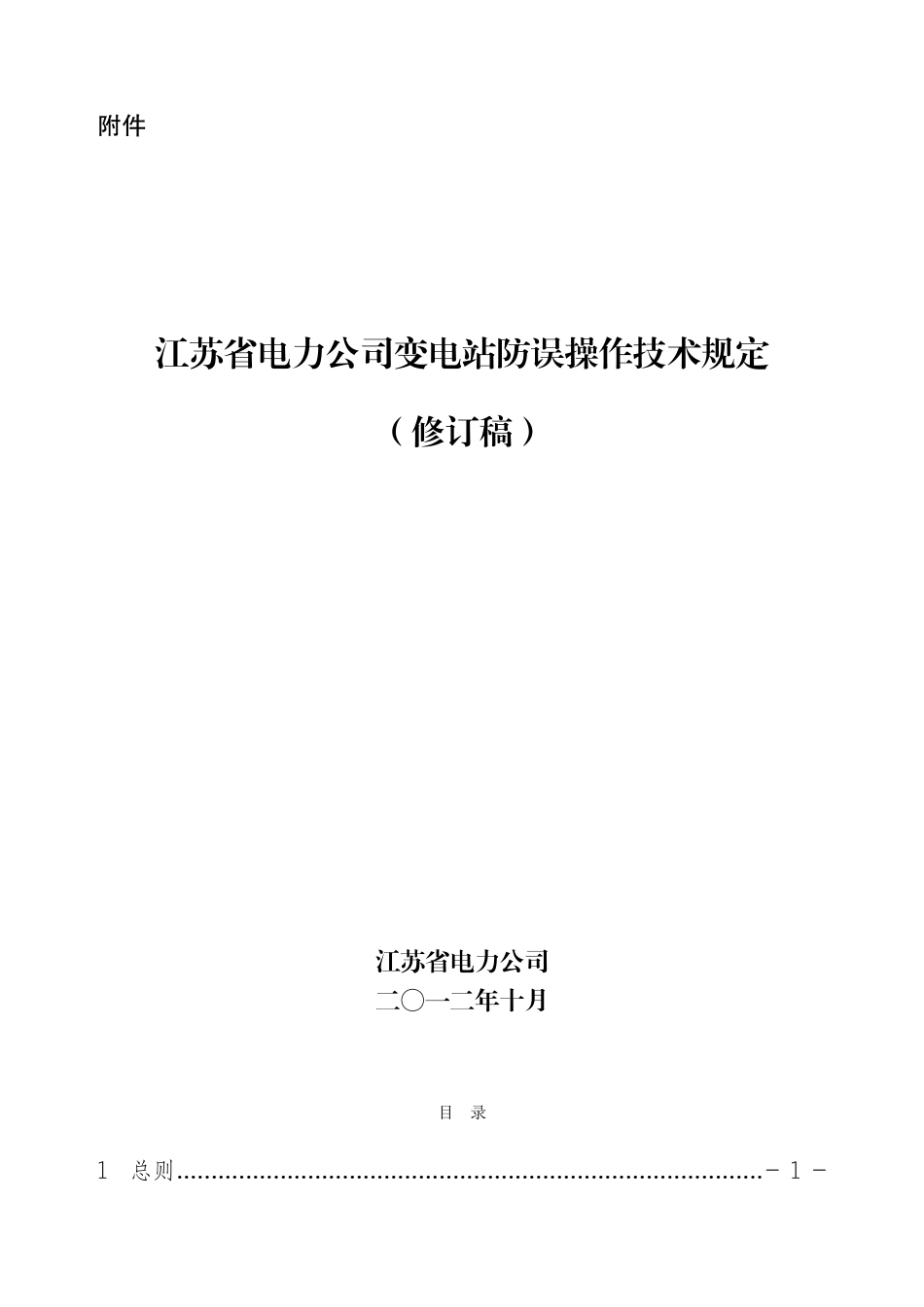

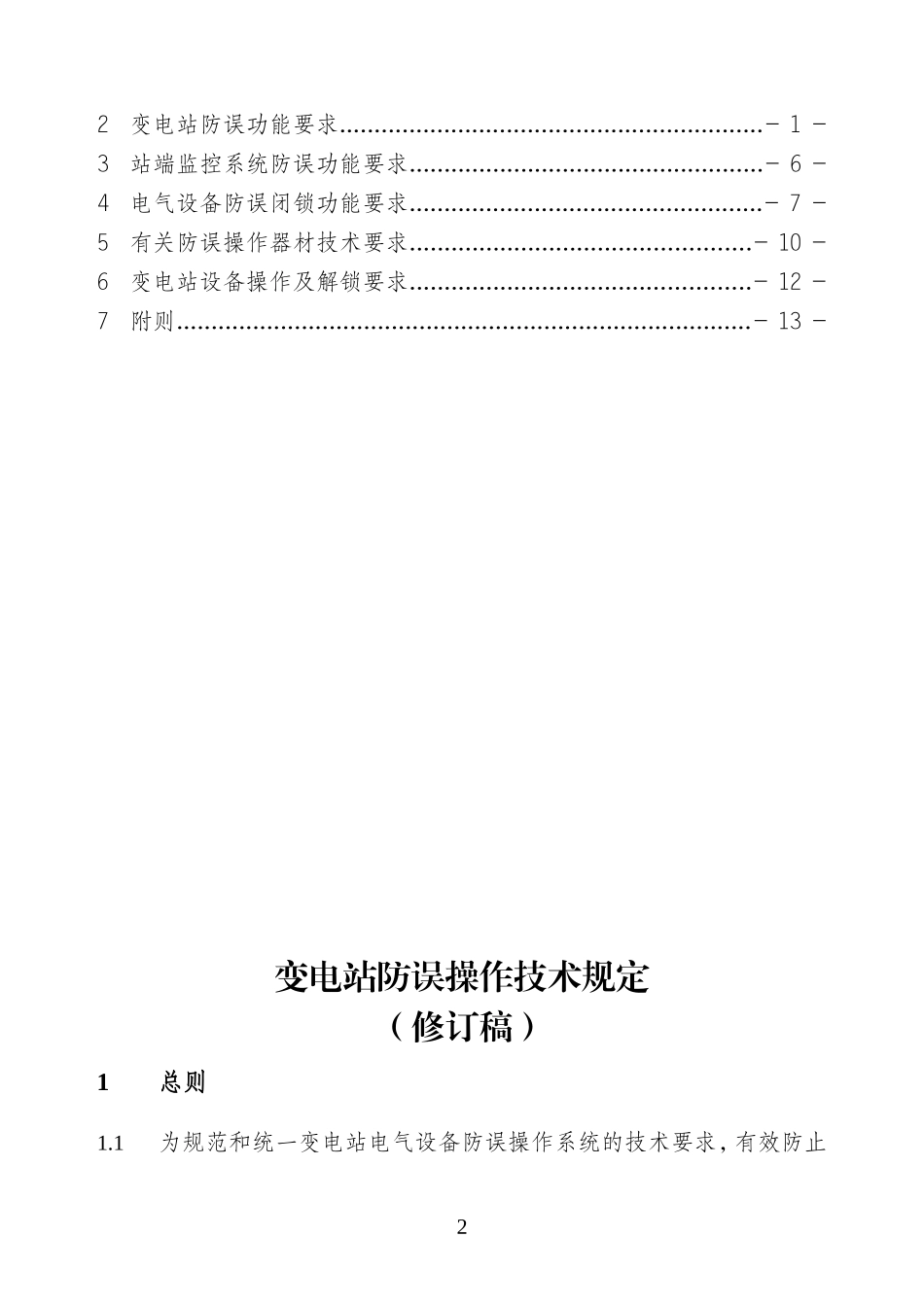

附件江苏省电力公司变电站防误操作技术规定（修订稿）江苏省电力公司二〇一二年十月目录1总则.....................................................................................-1-2变电站防误功能要求.............................................................-1-3站端监控系统防误功能要求...................................................-6-4电气设备防误闭锁功能要求...................................................-7-5有关防误操作器材技术要求.................................................-10-6变电站设备操作及解锁要求.................................................-12-7附则...................................................................................-13-变电站防误操作技术规定（修订稿）1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求，有效防止2人员误操作，保障电网和设备的安全运行，特制定本规定。1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。1.3变电站防误操作系统必须满足基本的“五防”要求，即：防止误分误合断路器（以下简称开关）、防止带负荷拉、合隔离开关或手车触头、防止带接地线（接地刀闸）合断路器（隔离开关）、防止带电合接地刀闸（接地线）、防止误入带电间隔。1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁＋设备间隔内电气闭锁”的方式来实现防误操作功能，不再设置独立的微机防误操作系统。2.1.2站端监控系统应具有完善的全站性防误闭锁功能，除判别本间隔的闭锁条件外，还必须对其它跨间隔的相关闭锁条件进行判别。接入站端监控系统进行防误判别的断路器、隔离开关及接地刀闸等一次设备位置信号应采用常开、常闭双位置接入校验。2.1.3各电气设备间隔设置本间隔内的电气闭锁回路，不设置跨间隔之间的电气闭锁回路，跨间隔的防误闭锁功能由站端监控系统实现。站端监控系统逻辑闭锁与间隔内电气闭锁形成“串联”关系。2.1.4站端监控系统逻辑闭锁回路及间隔内电气闭锁回路均应分别设置解闭锁（简称解锁）回路。其解锁回路的设置必须满足下列要求：32.1.4.1解除监控系统测控装置逻辑闭锁时，不得联解设备间隔内电气闭锁。2.1.4.2解除间隔内电气闭锁时，不得联解监控系统测控装置逻辑闭锁。2.1.5隔离开关的手动操作时应具有防误闭锁功能，其闭锁条件也应通过电气闭锁和站端监控系统逻辑闭锁来实现。2.1.6隔离开关操作回路的典型原理图见图一，图中LD为远近控切换开关，PC、PO为近控操作按钮，L为手摇操作电磁锁（隔离开关自带）：图一：隔离开关操作回路典型闭锁原理图2.1.7解锁开关的设置2.1.7.1站端监控系统按测控装置分别设置一个解锁开关，用于解除该测控装置所对应元件的逻辑闭锁功能。此解锁开关需带有钥匙控制功能，在“闭锁”位置时钥匙才能拔出，钥匙拔出后能锁住解锁转换开关。全站测控装置的解锁开关钥匙采用通用钥匙。2.1.7.2各间隔内电气闭锁回路按间隔分别设置一个解锁开关，用于解除该间隔内所有刀闸、接地刀闸（包括手动操作机构）的电气闭锁功能，该解锁开关装设在现场端子箱内。此解锁开关需带有钥匙控制功能，在“闭锁”位置时钥匙才能拔出，钥匙拔出后能锁住解锁转换开关。全站所有间隔内电气解锁开关钥匙采用通用钥匙。2.1.8隔离开关、接地刀闸控制回路（闭锁回路）电源应与电机电源分开。42.1.9为实现完善的防误闭锁功能，提高设备操作效率,保障安全，变电站的隔离开关、接地刀闸应具备电动、遥控功能。2.1.10对不具备电动操作功能的接地刀闸，采用电磁锁对操作机构进行防误操作闭锁控制。2.1.11变电站常用临时接地线的接地点，应设置专用接地装置。临时接地点的设置及专用接地装置回路接线应纳入变电站设计范畴。2.1.12专用接地装置的位置接点应接入对应测控装置，并参与防误闭锁逻辑条件判别。专用接...
