高压旋喷桩监理实施细则VIP免费

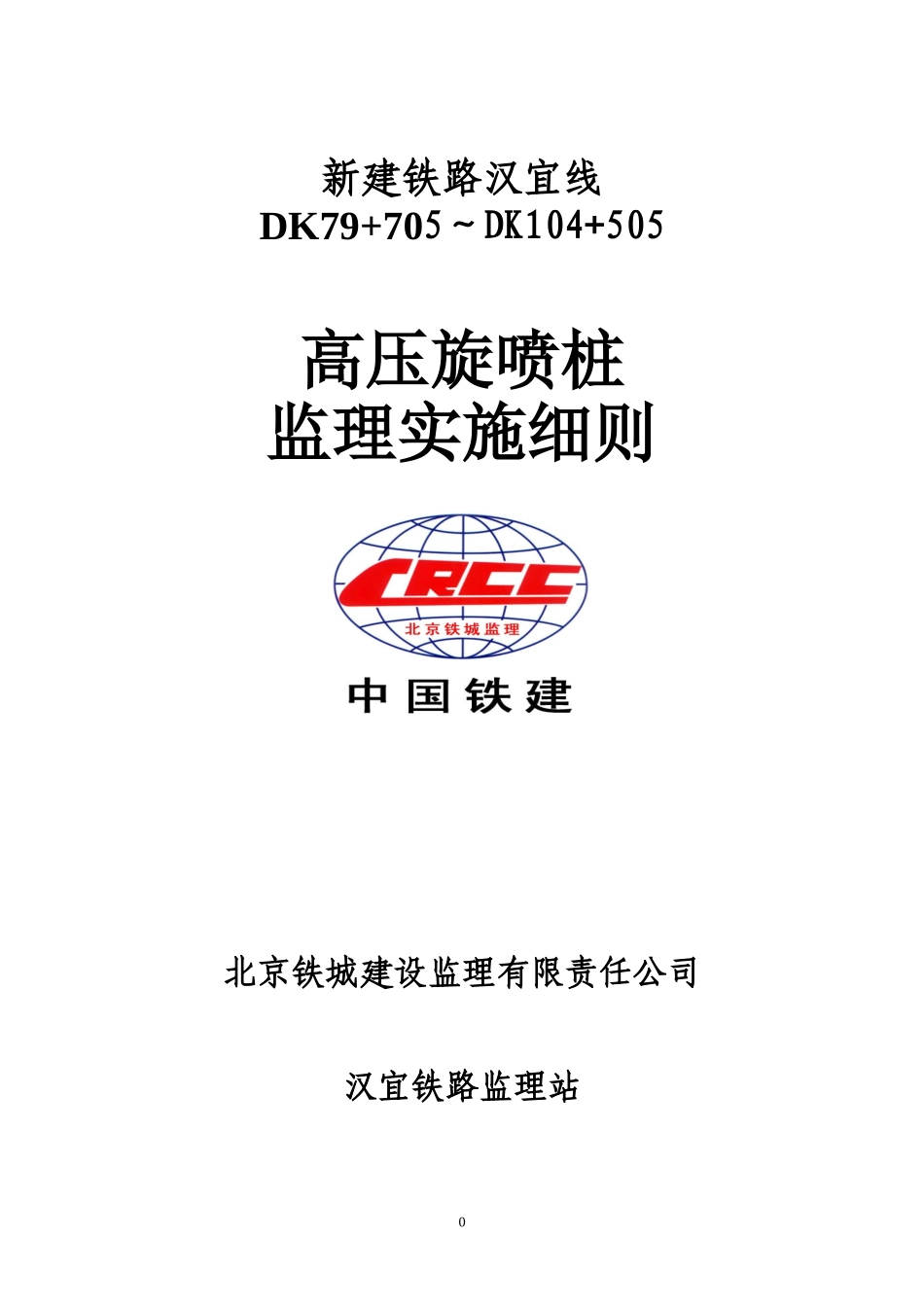

高压旋喷桩监理实施细则_第1页
1/11

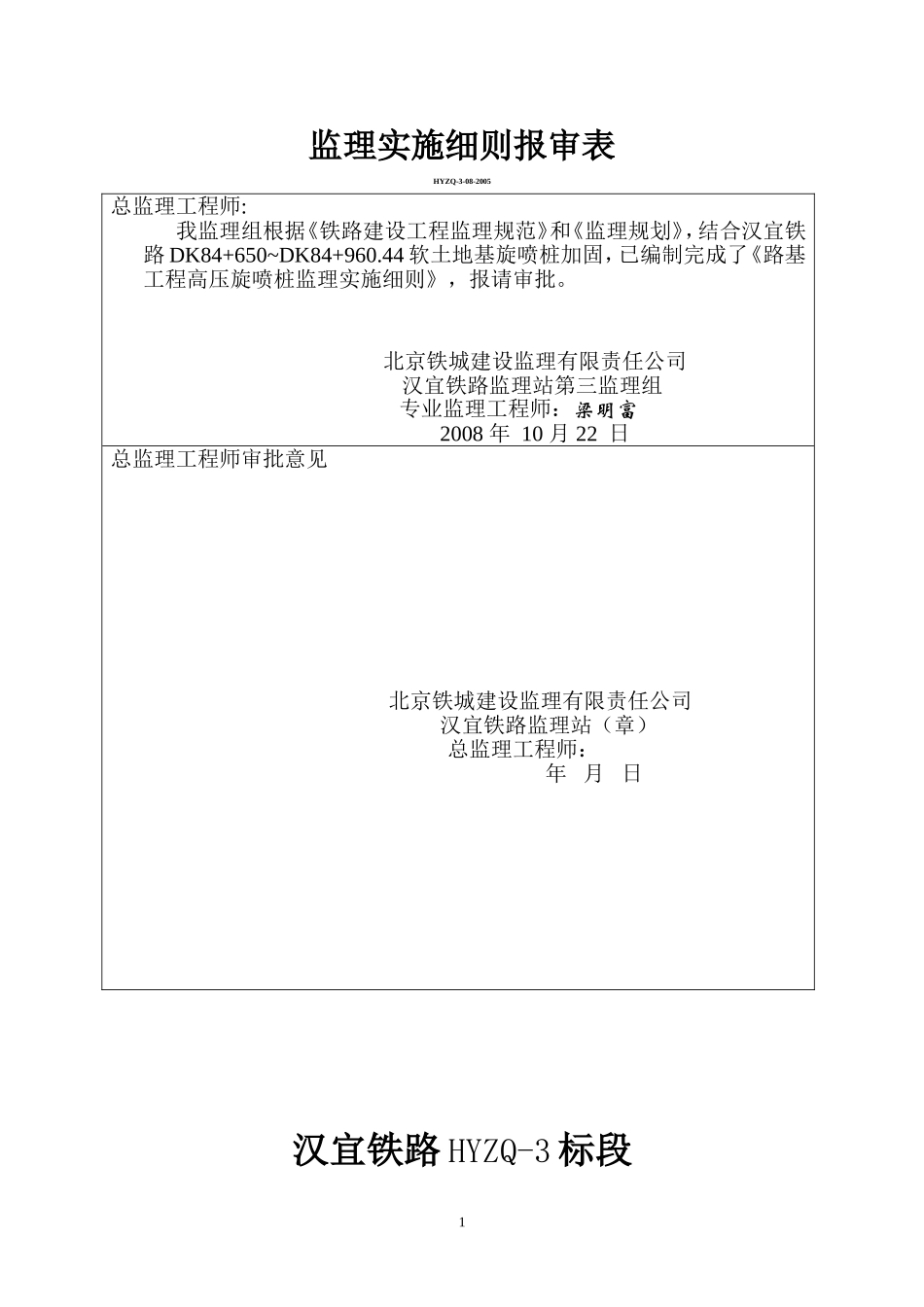

高压旋喷桩监理实施细则_第2页
2/11

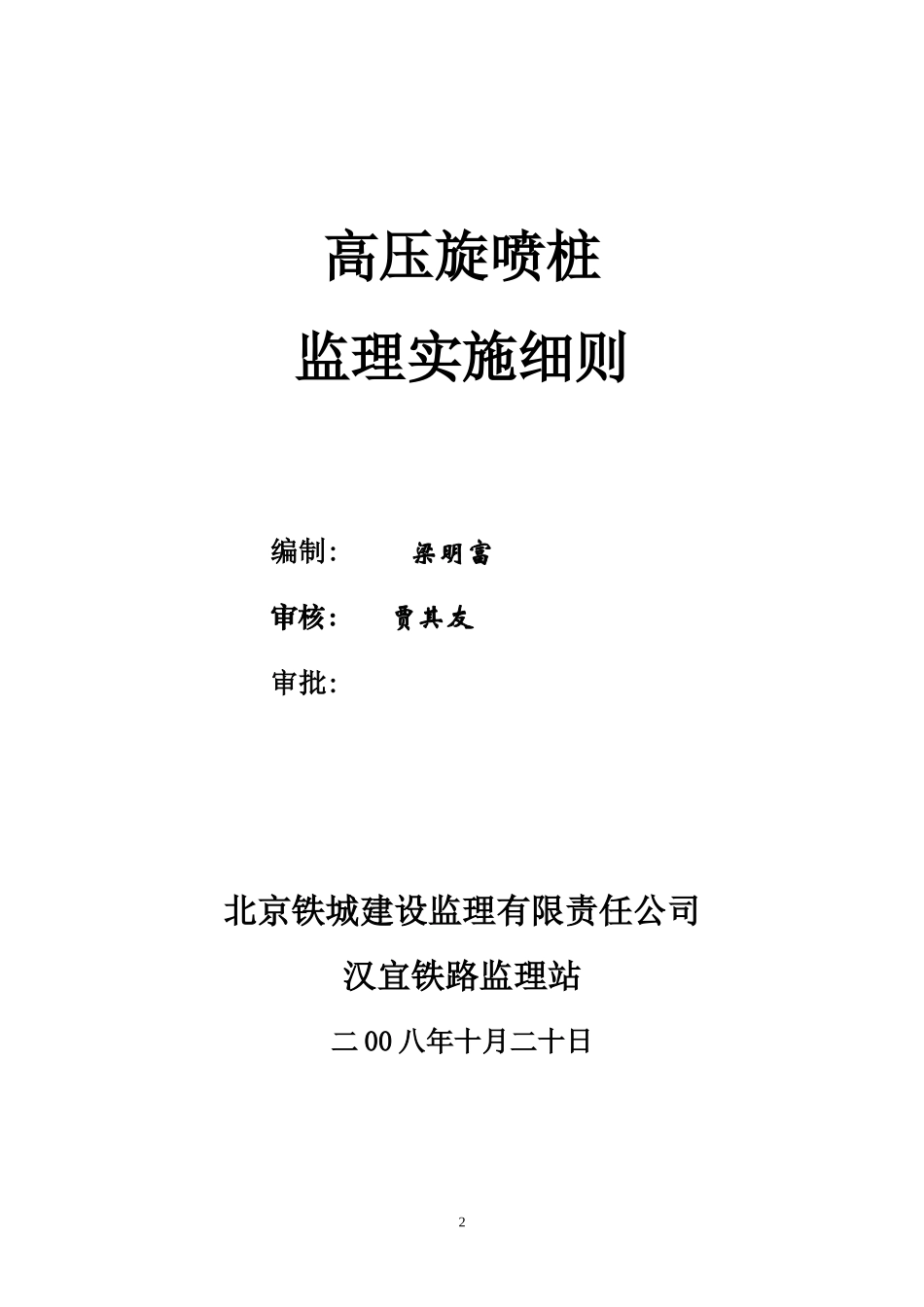

高压旋喷桩监理实施细则_第3页
3/11
新建铁路汉宜线DK79+705~DK104+505高压旋喷桩监理实施细则北京铁城建设监理有限责任公司汉宜铁路监理站0监理实施细则报审表HYZQ-3-08-2005总监理工程师:我监理组根据《铁路建设工程监理规范》和《监理规划》,结合汉宜铁路DK84+650~DK84+960.44软土地基旋喷桩加固,已编制完成了《路基工程高压旋喷桩监理实施细则》,报请审批。北京铁城建设监理有限责任公司汉宜铁路监理站第三监理组专业监理工程师:梁明富2008年10月22日总监理工程师审批意见北京铁城建设监理有限责任公司汉宜铁路监理站(章)总监理工程师:年月日汉宜铁路HYZQ-3标段1高压旋喷桩监理实施细则编制:梁明富审核:贾其友审批:北京铁城建设监理有限责任公司汉宜铁路监理站二00八年十月二十日2目录一、高压旋喷桩工程特点及技术、质量标准二、监理工作范围及重点五、监理工作流程六、监理工作控制要点、目标及监控手段七、监理工作方法及措施八、具体旁站部位和工序3一、高压旋喷桩工程特点及技术、质量标准1)高压旋喷桩设计要求:①高压旋喷桩直径500mm成正三角形布置,其中:DK84+944.04~960.44桥路过度段桩间距为1.2m,单桩及复合地基承载力分别为161.9KN、170Kpa,涵路过度段DK84+745.4~774.6桩间距为1.5m,单桩及复合地基承载力分别为161.9KN、126Kpa,其余地段桩间距为1.8m,单桩及复合地基承载力分别为161.9KN、102Kpa,桩长至硬塑粘土层1.0m。②在高压喷射注浆过程中出现压力骤然下降、上升或冒浆等异常情况时,应查明产生的原因并及时采取措施。当高压喷射注浆完毕,应迅速拔出注浆管。2)主要技术标准:(1)水泥采用P.O32.5以上的普通水泥。(2)旋喷桩的桩体强度和完整性,必须符合设计要求。(3)桩位(纵、横向)允许偏差≤5cm;(4)垂直度允许偏差<1%桩长;(5)成桩长度不小于设计值;(6)注浆压力符合成桩试验确定的参数指标(控制在25Mpa~28MPa);(7)桩径不小于设计值;(8)桩体无侧限抗压强度不小于设计值;二、监理工作范围及重点1、监理工作范围:DK84+650—DK84+960段内的高压旋喷桩2、监理工作重点:⑴高压旋喷注浆所用水泥品种、规格及浆液的拌制质量;⑵高压旋喷桩的数量、布桩形式应符合设计要求;⑶高压旋喷桩每延米水泥用量控制在≮150kg;⑷高压旋喷桩的长度;⑸高压旋喷桩的完整性、均匀性及无侧限抗压强度;⑹高压旋喷桩处理后的单桩或复合地基承载力。4三、监理工作流程5熟悉设计图纸、规范、技术交底监理细则交底成桩试验(确认浆液配合比、施工工艺及参数)孔位放样钻机、注浆设备就位(桩位偏差≤5cm,垂直度<1.5%H)试喷钻孔下沉至设计标高注浆材料检验制备浆液浆液制备试验(强度、凝结时间、析水现象)循环四、监理工作控制要点、目标及监控手段4.1监理工作控制要点4.1.1质量预控4.1.1.1审查旋喷桩施工单位资质。4.1.1.2在熟悉设计图纸、工程地质勘察资料和工程环境条件的基础上,组织设计交底、图纸会审。4.1.1.3检查施工单位现场质量保证体系。4.1.1.4审查施工单位编制的施工组织设计。4.1.1.5检查施工场地平整性、承载能力和地下障碍物的清除情况。4.1.1.6复核施工区内引设的控制点、水准点,并经常检查其准确性。4.1.1.7检查旋喷桩所用材料合格证。4.1.1.8核查施工机械、设备的型号、性能与完好性。4.1.1.9检查机操工岗位资格有效证书4.1.1.10旋喷桩所用水泥,必须符合设计要求和施工规范规定。4.1.2施工过程质量控制4.1.2.1检查试桩参数。施工前,应通过成桩试验确定灰浆泵输浆量、注浆压力、灰浆经输浆管到达喷浆口的时间、旋喷管旋转提升速度等,以确定施工工艺和技术参数,作为施工控制标准。4.1.2.2根据技术参数和水泥掺量,优化水灰比。6旋喷(压力、流量、提升速度控制)仪表参数控制控制旋喷参数旋喷提升至设计高度(顶面)桩体养护检验、验收现场喷浆试验(检验施工设备、确认工艺参数),监理巡视旁站抽查(水灰比、比重、流量、提升速度等参数)4.1.2.3检查钻机就位的准确性(桩位偏差、垂直度偏差)。4.1.2.4经常检查原始记录报表填写的真实性、准确性。4.1.2.5检查输浆量、浆液比重、旋转提升速度、风压。必须符合成桩试验所确定的工艺和参数要求。4.1.2.6检查...
