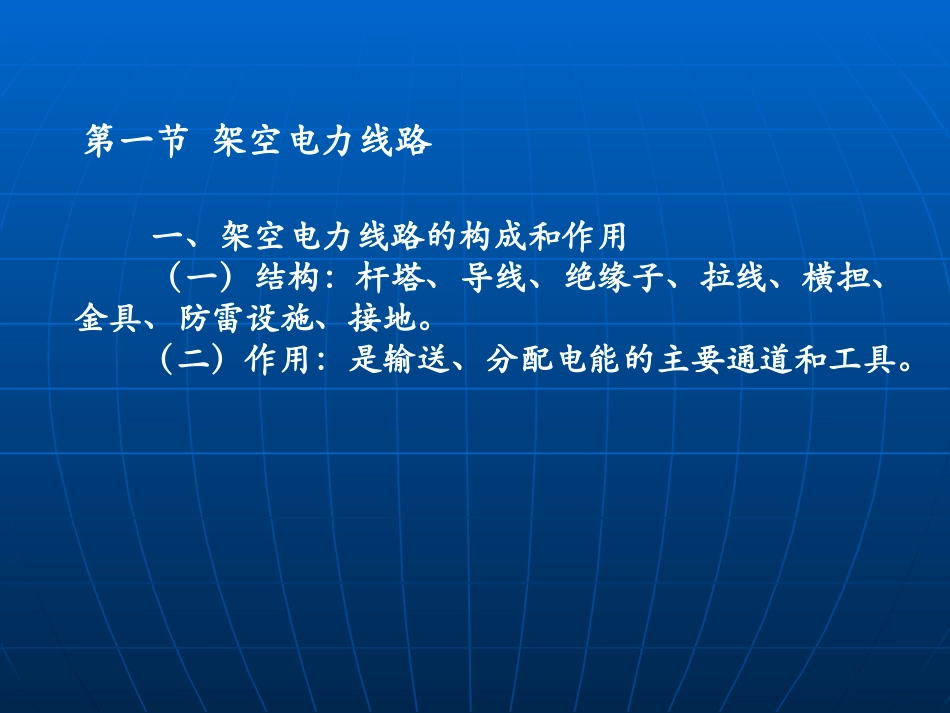

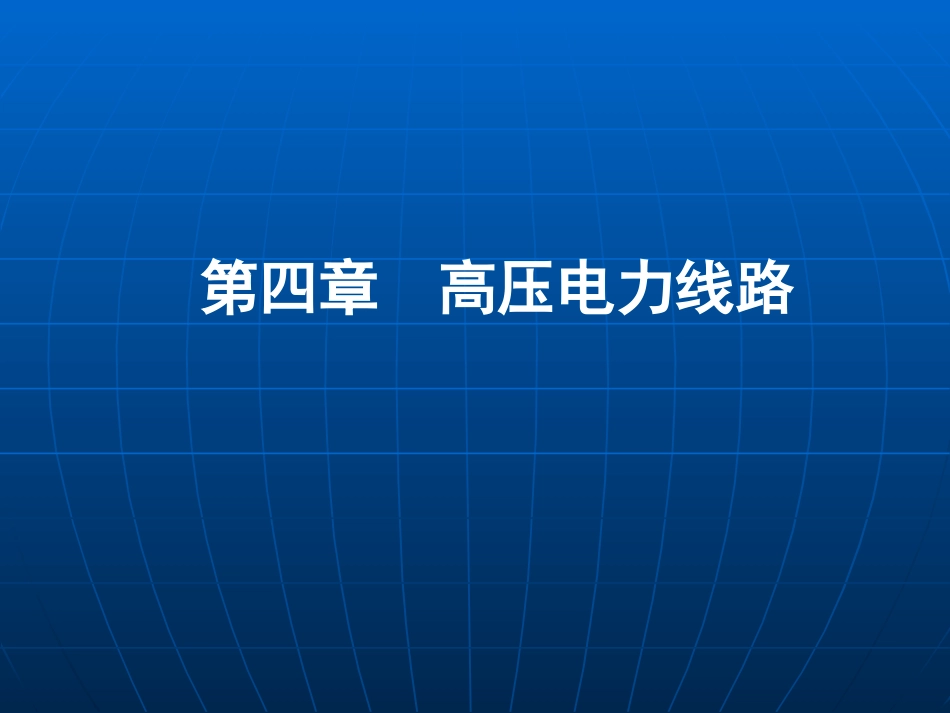

第四章高压电力线路一、电力线路的定义、类别（一）电力线路它是电网的组成部分，其作用是输送和分配电能。（二）类别1、输电线路：架设在发电厂升压变电所与地区变电所之间的线路，以及地区变电所之间的线路。2、配电线路：从地区变电所到用户变电所或城乡电力变压器之间的线路用于分配电能，称为配电线路。（三）架设方式类别1、架空电力线路：对输电线路、农村配电线路。2、电力电缆：用于人口密集、特殊场所。第一节架空电力线路一、架空电力线路的构成和作用（一）结构：杆塔、导线、绝缘子、拉线、横担、金具、防雷设施、接地。（二）作用：是输送、分配电能的主要通道和工具。（三）架空电力线路应注意的几个问题1、输送能力：经济电流密度与负载期望值。2、绝缘：相间绝缘、对地绝缘、对周边绝缘。3、受力：档距、线径、拉线，包括恶劣天气下的覆冰。二、杆塔种类及使用特点（一）作用：是支持导线、避雷线和其它附件。（二）分类1、按材质分类及优缺点种类名称优点缺点备注木杆绝缘性能好、质量小、运输及施工方便。机械强度低、易腐朽、使用年限短、维护工作量大。水泥杆结实耐用，使用年限长、美观、维护工作量小。比较笨重、运输及施工不便。分拔梢杆和等径杆两种金属杆机械强度高，搬运安装方便，使用年限长。耗用钢材多，投资大，维护中除锈及刷漆工作量大。分铁塔、钢管塔、型钢杆2、按功能分类种类名称适用范围作用符号直线杆主要用于线路直线段中承受垂直方向上的荷载Z耐张杆主要用于线路分段处承受导线的不平衡张张，断线情况下，它要承受断线张力，并能将线路断线侧杆事故控制在一个耐张段内，便于施工和检修。N转角杆主要用于线路转角处承受导线等的垂直荷载、风压力以及导线的转角压力，合力大小决定于转角的大小和导线的张力J终端杆位于线路首、末段端，发电厂、变电站出线的第一基杆塔，线路最末端一基杆塔承受单侧导线等的垂直荷载、风压力，以及单侧导线张力。D特殊杆跨越杆跨越公路、铁路、河流、山谷、电力线、通信线K分支杆需要分支线F多回同杆架设杆节省通道（三）杆塔基础作用及分类1、定义：杆塔基础是指架空电力线路杆塔地面以下部分的设施。2、作用：保证杆塔稳定，防止杆塔因承受导线、冰、风、断线张力等的垂直荷重、水平荷重和其他外力作用而产生的上拔、下压或倾覆。3、分类：混凝土电杆基础和铁塔基础。4、混凝土杆基础：它一般采用底盘、卡盘、拉盘（俗称三盘）基础。5、铁塔基础：它一般根据铁塔类型、塔位地形、地质及施工条件等实际情况确定。根据铁塔开大小不同，大体可分为宽基和窄基两种。对比项目宽基窄基安装方式将铁塔的每根主材（每条腿）分别安置在一个独立基础上将铁塔的四根主材（四条腿）均安置在一个基础上优点稳定性较好出土占地面积小缺点占地面积较大为了满足抗倾覆能力要求，基础在地下部分较深、较大适用范围郊区和旷野地区市区配电线路上或地形较窄地段。6、对基础的一般要求除根据杆塔荷载及现场的地质条件确定其合理经济的型式和深外，要考虑水流对基础的冲刷作用和基土的冻胀影响。基础的进深必须在冻土层深度以下，且不应小于0.6m，在地面应留有300mm高的防沉土台。（四）架空线材料、结构与种类1、定义：架空线是架空电力线路的主要组成部件，其作用是传输电流，输送电功率。不仅要求导线有良好的电气性能、足够的机械强度及抗腐蚀能力，还要求尽可能质轻且价廉。2、架空导线材料：有铜、铝、钢、铝合金等。铝的导电率次于铜、密度小，也有一定的抗氧化抗腐蚀能力，价格低，所以广泛用于架空线路中。但由于铝的机械强度低，不适应大跨度架设，因此采用钢芯铝绞线或钢芯铝合金绞线，可以提高导线的机械强度。3、架空导线结构：单股导线、多股绞线和复合材料多股绞线。4、架空导线种类：裸导线和绝缘导线导线种类符号适用范围、性能裸导线铜绞线TJ人口稠密的城市配电网、军事设施、沿海易受海水潮气腐蚀区电网。铝绞线LJ35kV以下配电线路，常作分支用。钢芯铝绞线LGJ应用于高压线路上。轻型钢芯铝绞线LGJQ平原地区且气象条件较好的高压电网中。轻型钢芯铝绞线LGJJ输电线路中的大跨越地段、对机械强订要求很高的场...
