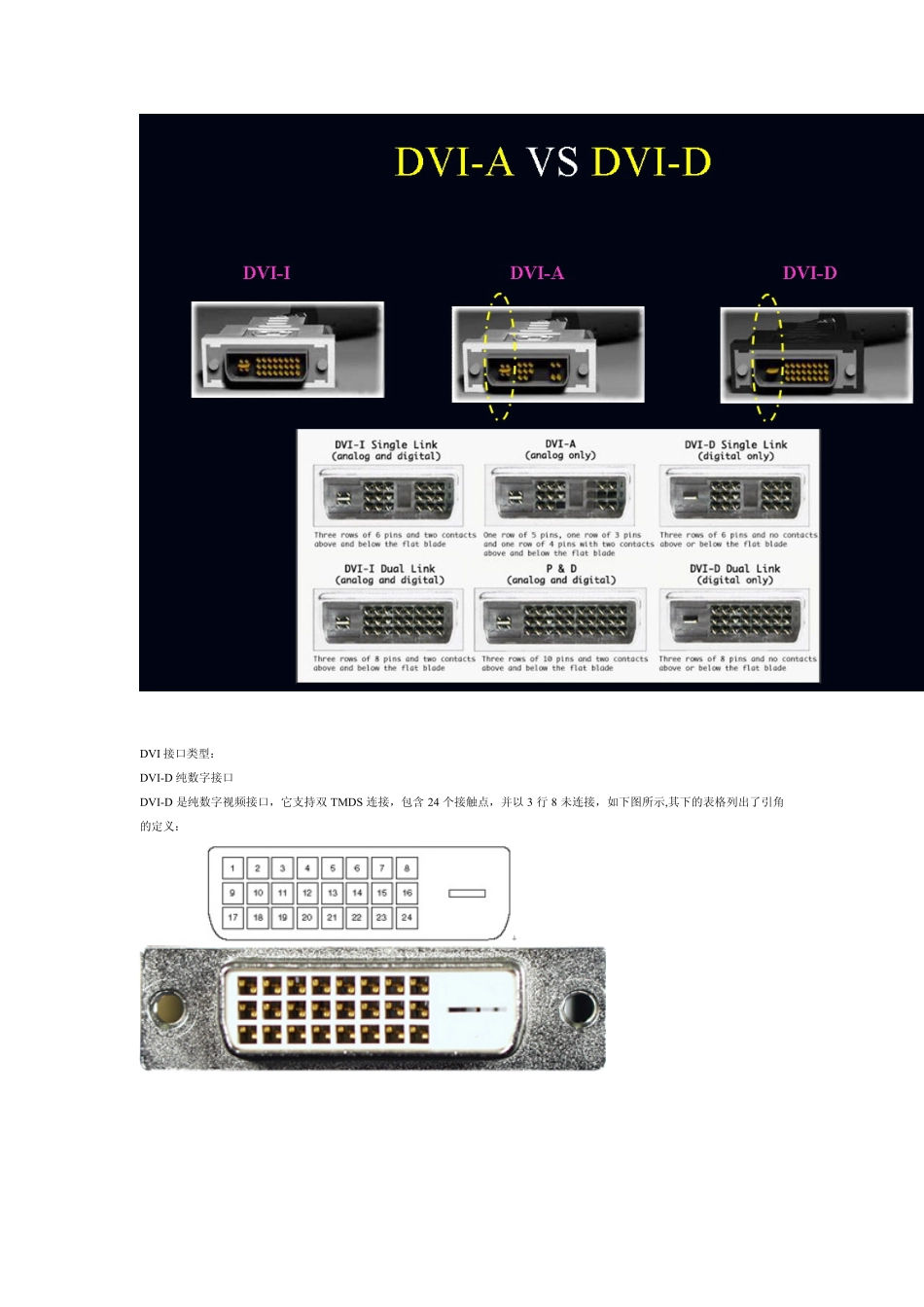

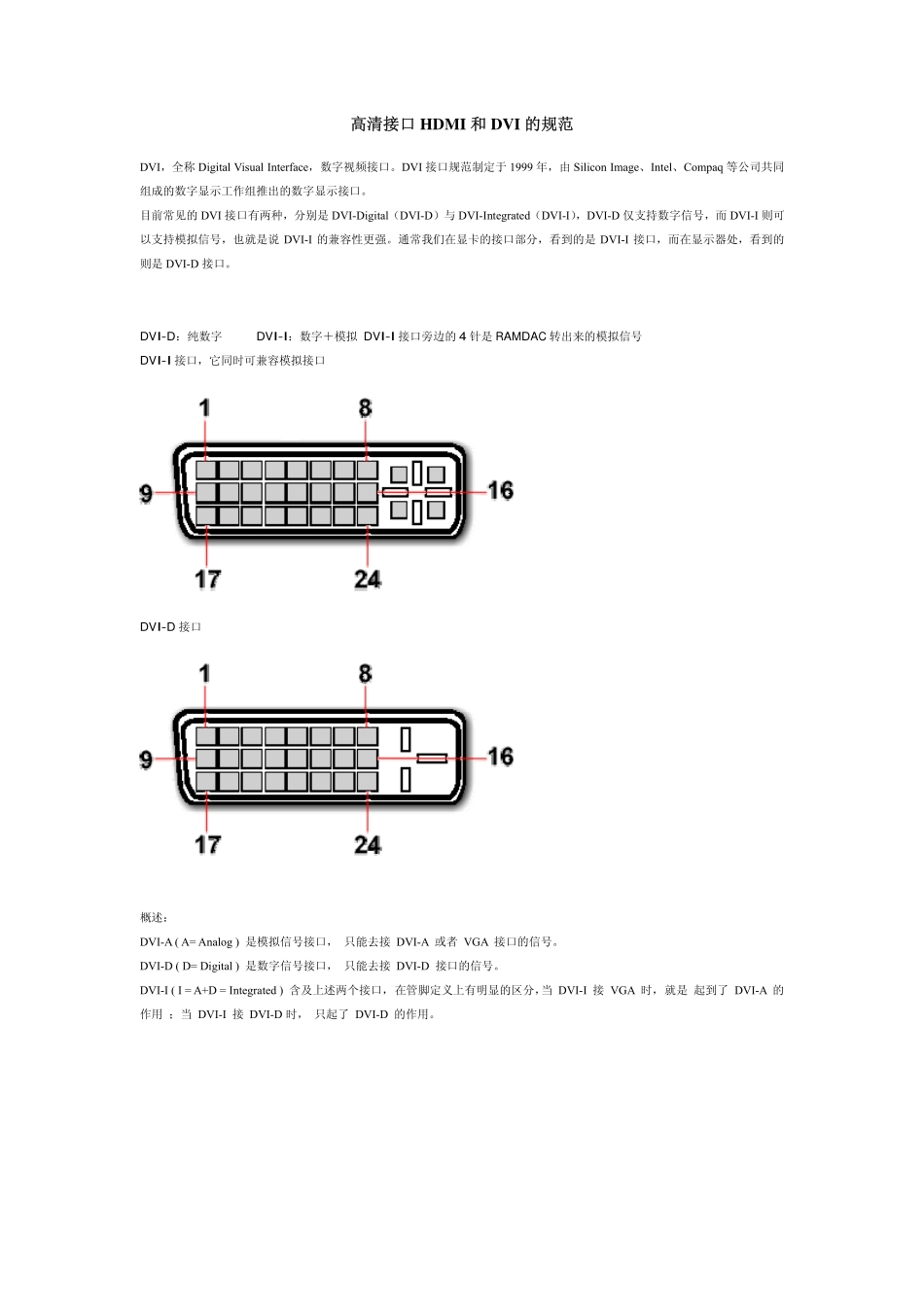

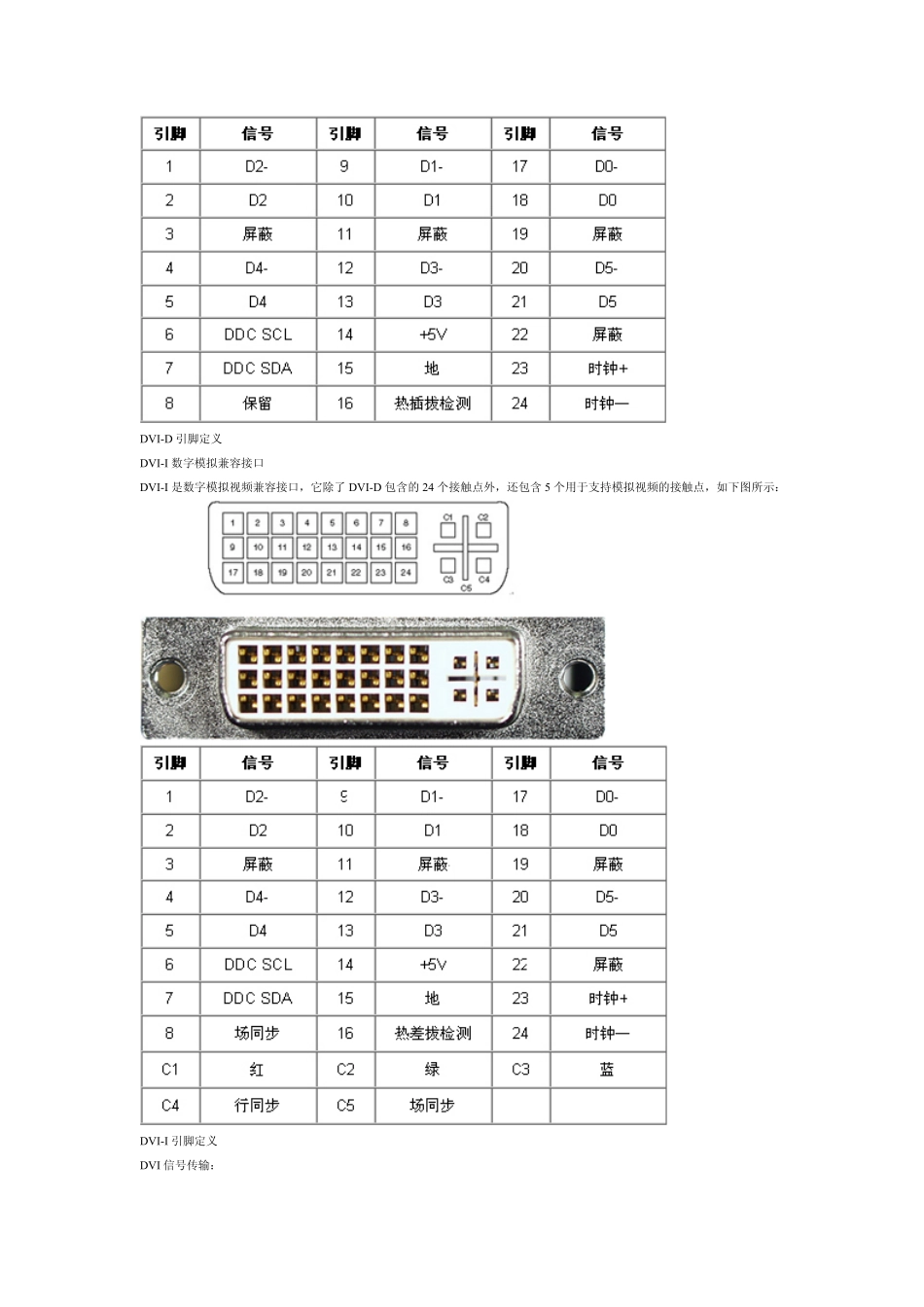

高清接口HDMI和DVI的规范DVI，全称DigitalVisualInterface，数字视频接口。DVI接口规范制定于1999年，由SiliconImage、Intel、Compaq等公司共同组成的数字显示工作组推出的数字显示接口。目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则可以支持模拟信号，也就是说DVI-I的兼容性更强。通常我们在显卡的接口部分，看到的是DVI-I接口，而在显示器处，看到的则是DVI-D接口。DVI-D：纯数字DVI-I：数字＋模拟DVI-I接口旁边的4针是RAMDAC转出来的模拟信号DVI-I接口，它同时可兼容模拟接口DVI-D接口概述：DVI-A(A=Analog)是模拟信号接口，只能去接DVI-A或者VGA接口的信号。DVI-D(D=Digital)是数字信号接口，只能去接DVI-D接口的信号。DVI-I(I=A+D=Integrated)含及上述两个接口，在管脚定义上有明显的区分，当DVI-I接VGA时，就是起到了DVI-A的作用；当DVI-I接DVI-D时，只起了DVI-D的作用。DVI接口类型：DVI-D纯数字接口DVI-D是纯数字视频接口，它支持双TMDS连接，包含24个接触点，并以3行8未连接，如下图所示,其下的表格列出了引角的定义：DVI-D引脚定义DVI-I数字模拟兼容接口DVI-I是数字模拟视频兼容接口，它除了DVI-D包含的24个接触点外，还包含5个用于支持模拟视频的接触点，如下图所示：DVI-I引脚定义DVI信号传输：由于DVI信号通常有效的传输距离为5-7米，但有些应用场合，从信号源到显示设备间的距离要远远超过这个距离，为此，通过专门的设备来扩展DVI信号的传输距离，目前主要有三种方式：DVI线路中继器；DVI双绞线收发器；DVI光收发器目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器，将DVI信号传输到50米左右的双绞线收发器及将DVI信号通过DVI光收发器传输最远至数十公里的设备。值得一提的是部分DVI光收发设备采用多根多模光纤，通常为3-4根，而有部分厂家已经能够提供基于单模光纤的单路光纤收发器，可将DVI信号传输至数十公里。DVI光收发器DVI信号转换：目前，市场上已经出现了全系列DVI与其它信号接口间的转换器及适配线缆。如VGA-DVI；DVI-HDMI；DVI-SDI；DVI-HD-SDI。下图是一款DVI-SD/HD-SDI转换器，输入为DVI-I及SDI/HD-SDI，输出为转换后的DVI-D和HD-SDI高清信号。该款设备可广泛应用于3D图形制作室的输出转换，或应用于演播室PC信号转换为SDI数字视频信号。当然它也为ProAV行业和广播电视行业间的沟通创造了可能，避免了早期广播电视行业需将RGB模拟信号转换为SDI信号的A/D转换过程。同时，通过将DVI转换为HD-SDI信号，ProAV行业也可以采用HD-SDI矩阵来切换数字多媒体信号。DVI及SDI至HDTV转换器HDMI技术基于DVI的HDMI接口支持VESA组织的HDCP(高带宽数字内容保护-High-bandwithdigitalcontentprotection)的内容，用以避免非授权的内容拷贝，同时，该标准还支持VESA组织的EDID（扩展显示识别数据-ExtendeddisplayidentificationData）、DDC（显示数据通道-Datadisplaychannel，用以读出EDID）及DMT（监视同步协议），此外EIA-861标准还定义了如何在DVI协议中包含宽高比及信号格式等信息。19阵“TypeA”A型HDMI接口采用单TMDS连接，可以传输视频采样率在25-165MHZ范围内的视频信号。A型接口因尺寸小而更多地应用在消费电子行业。HDMI接口和DVI接口的比较对于传输信号采样率高于165MHZ的视频信号，HDMI采用双TMDS的29针B型HDMI接口，这种接口一般用于PC市场。HDMI接口样式如图：HDMI接口HDMI视频格式：HDMI支持RGB信号、4:4:4采样的YcbCr信号及4:2:2采样的YCbCr.传输速率最高的24位/像素。对于640x480清晰度,R′G′B′通常的采用后数据范围为0-255.对于YcbCr及所有其它RGB清晰度，采样后的数值范围为16-235。HDMI音频数据格式：基于DVD音频标准,HDMI支持1-8组非压缩音频传输，音频支持48,96or192kHz等多种采样率。根据视频格式，HDMI可以传输不同数量的采样率在192KHZ的压缩音频。HDMI接口的特性：完全的数字信号接口，无压缩，从信号源直接输出的直接数字图象及音频一根线缆满足传输视音频信号的需要，所有的HD信号及音频信号在同一根线缆内传输，包括5个视频分量及多通道音频。HDMI接口还...
