蓝点多功能水质分析仪(HG702)说明书VIP免费

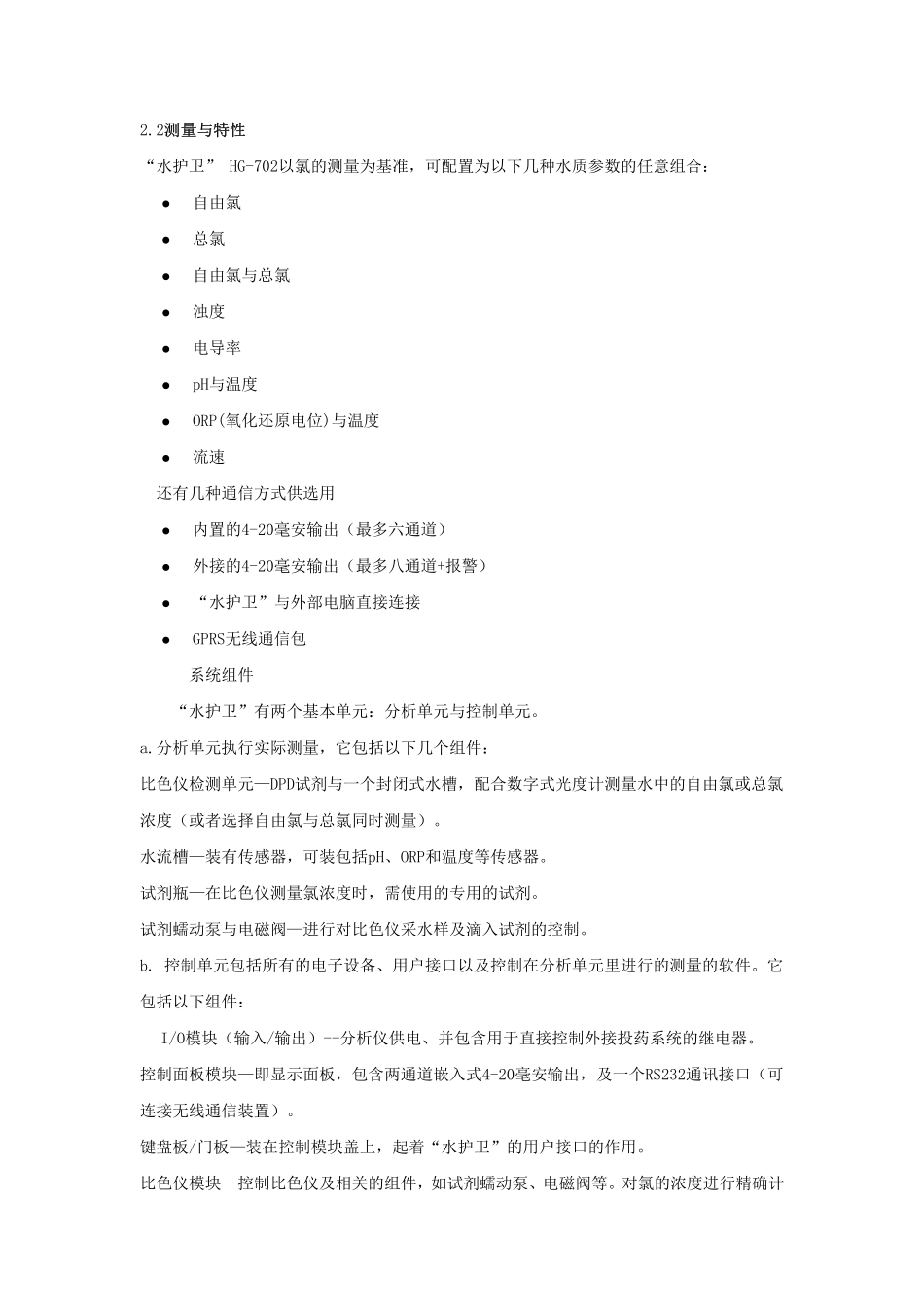

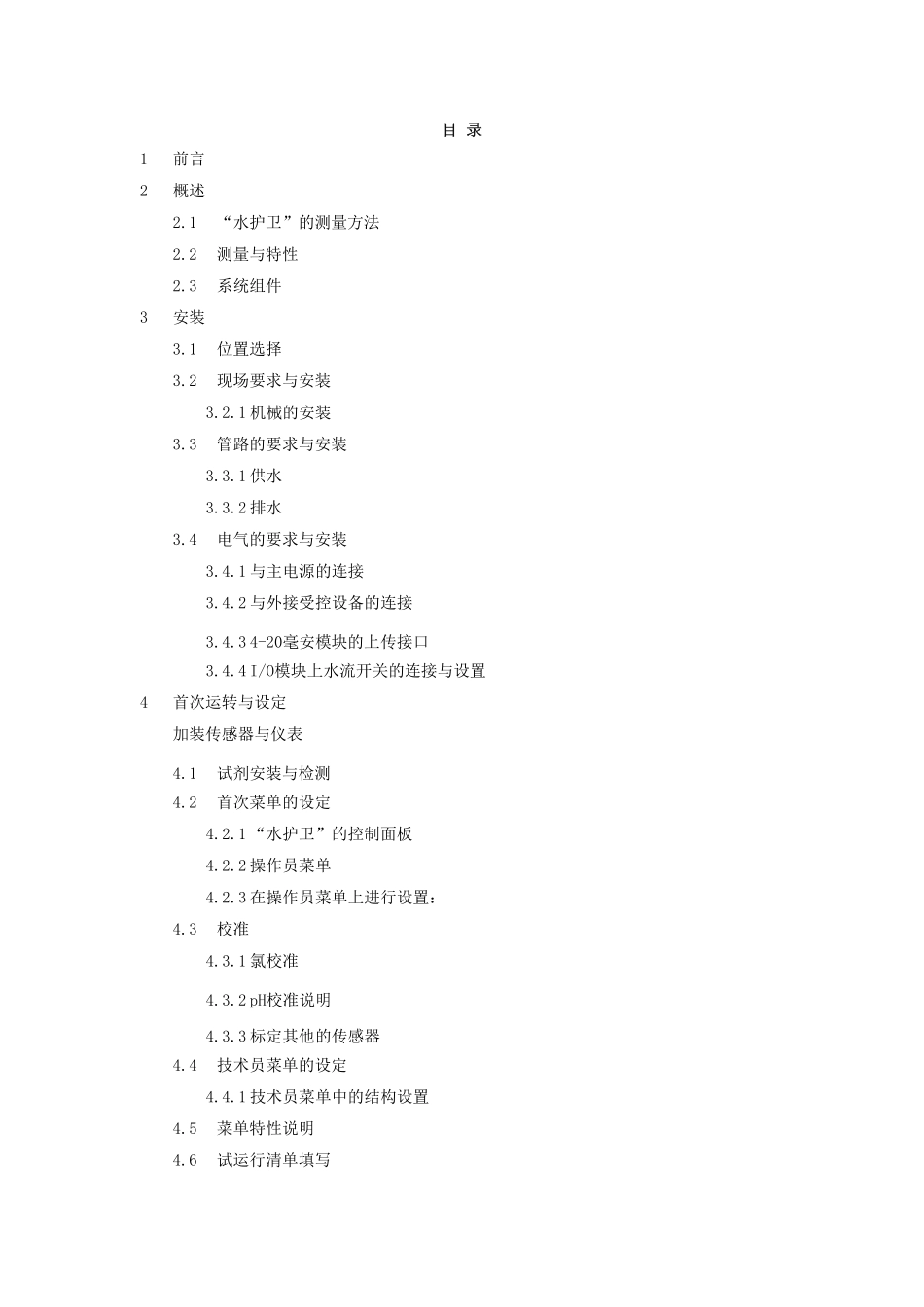

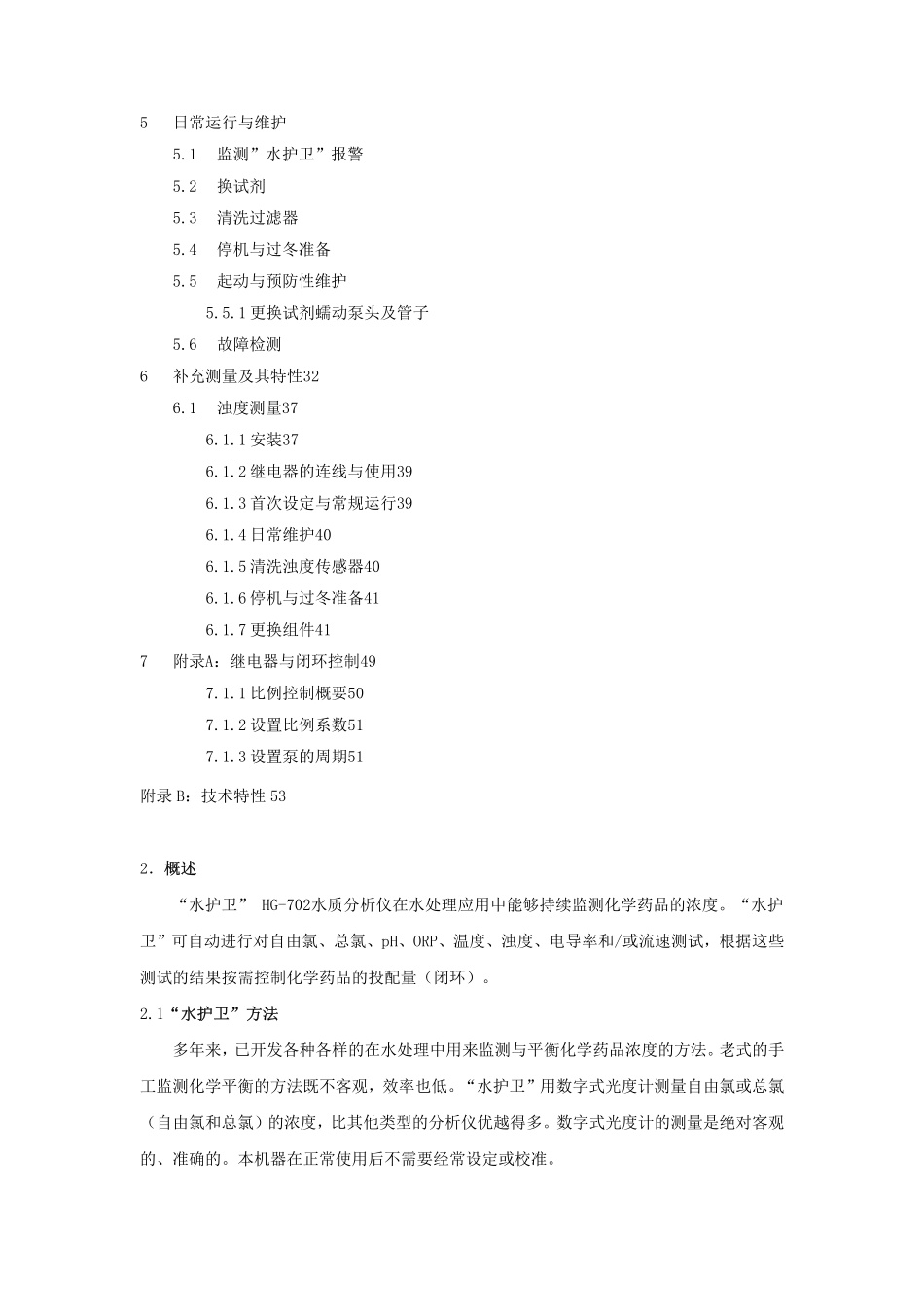

目录1前言2概述2.1“水护卫”的测量方法2.2测量与特性2.3系统组件3安装3.1位置选择3.2现场要求与安装3.2.1机械的安装3.3管路的要求与安装3.3.1供水3.3.2排水3.4电气的要求与安装3.4.1与主电源的连接3.4.2与外接受控设备的连接3.4.34-20毫安模块的上传接口3.4.4I/O模块上水流开关的连接与设置4首次运转与设定加装传感器与仪表4.1试剂安装与检测4.2首次菜单的设定4.2.1“水护卫”的控制面板4.2.2操作员菜单4.2.3在操作员菜单上进行设置：4.3校准4.3.1氯校准4.3.2pH校准说明4.3.3标定其他的传感器4.4技术员菜单的设定4.4.1技术员菜单中的结构设置4.5菜单特性说明4.6试运行清单填写5日常运行与维护5.1监测”水护卫”报警5.2换试剂5.3清洗过滤器5.4停机与过冬准备5.5起动与预防性维护5.5.1更换试剂蠕动泵头及管子5.6故障检测6补充测量及其特性326.1浊度测量376.1.1安装376.1.2继电器的连线与使用396.1.3首次设定与常规运行396.1.4日常维护406.1.5清洗浊度传感器406.1.6停机与过冬准备416.1.7更换组件417附录A：继电器与闭环控制497.1.1比例控制概要507.1.2设置比例系数517.1.3设置泵的周期51附录B：技术特性532．概述“水护卫”HG-702水质分析仪在水处理应用中能够持续监测化学药品的浓度。“水护卫”可自动进行对自由氯、总氯、pH、ORP、温度、浊度、电导率和/或流速测试，根据这些测试的结果按需控制化学药品的投配量（闭环）。2.1“水护卫”方法多年来，已开发各种各样的在水处理中用来监测与平衡化学药品浓度的方法。老式的手工监测化学平衡的方法既不客观，效率也低。“水护卫”用数字式光度计测量自由氯或总氯（自由氯和总氯）的浓度，比其他类型的分析仪优越得多。数字式光度计的测量是绝对客观的、准确的。本机器在正常使用后不需要经常设定或校准。2.2测量与特性“水护卫”HG-702以氯的测量为基准，可配置为以下几种水质参数的任意组合：自由氯总氯自由氯与总氯浊度电导率pH与温度ORP(氧化还原电位)与温度流速还有几种通信方式供选用内置的4-20毫安输出（最多六通道）外接的4-20毫安输出（最多八通道+报警）“水护卫”与外部电脑直接连接GPRS无线通信包系统组件“水护卫”有两个基本单元：分析单元与控制单元。a.分析单元执行实际测量，它包括以下几个组件：比色仪检测单元—DPD试剂与一个封闭式水槽，配合数字式光度计测量水中的自由氯或总氯浓度（或者选择自由氯与总氯同时测量）。水流槽—装有传感器，可装包括pH、ORP和温度等传感器。试剂瓶—在比色仪测量氯浓度时，需使用的专用的试剂。试剂蠕动泵与电磁阀—进行对比色仪采水样及滴入试剂的控制。b.控制单元包括所有的电子设备、用户接口以及控制在分析单元里进行的测量的软件。它包括以下组件：I/O模块（输入/输出）--分析仪供电、并包含用于直接控制外接投药系统的继电器。控制面板模块—即显示面板，包含两通道嵌入式4-20毫安输出，及一个RS232通讯接口（可连接无线通信装置）。键盘板/门板—装在控制模块盖上，起着“水护卫”的用户接口的作用。比色仪模块—控制比色仪及相关的组件，如试剂蠕动泵、电磁阀等。对氯的浓度进行精确计算。pH、ORP、温度模块—从pH、ORP、温度传感器接收信号。内置4-20mA输入模块—进行与浊度仪、电导率、流量计的连接，并输出/上传信号至中控装置。3．安装3.1.位置选择安装位置应考虑操作与维护的方便。“水护卫”的安装位置取决于多种因素：便于接近—“水护卫”应安装在容易监测与操作的位置。干燥区域--“水护卫”用有电子线路，在与水接触或暴露在高湿度的空气中时会发生短路、腐蚀。远离化学物品—水处理的许多种化学药品都会腐蚀“水护卫”的电子线路。强烈建议不要把“水护卫”安装在化学药品贮存区和化学药品投配系统附近。离供水管距离最小—与主管网相连接，给“水护卫”供水的水流取样必须尽可能的短。过长的取水管会使取样、测量、分析与化学药品投配量之间产生不必要的延迟。排水—应保证比色仪的排水口到地面之间不产生阻流。温度环境—分析仪的安装位置应不受冰冻温度的影响（应>1℃。否则试剂会结冰，读数会不准确（即使解了冻），零部件会因结...
