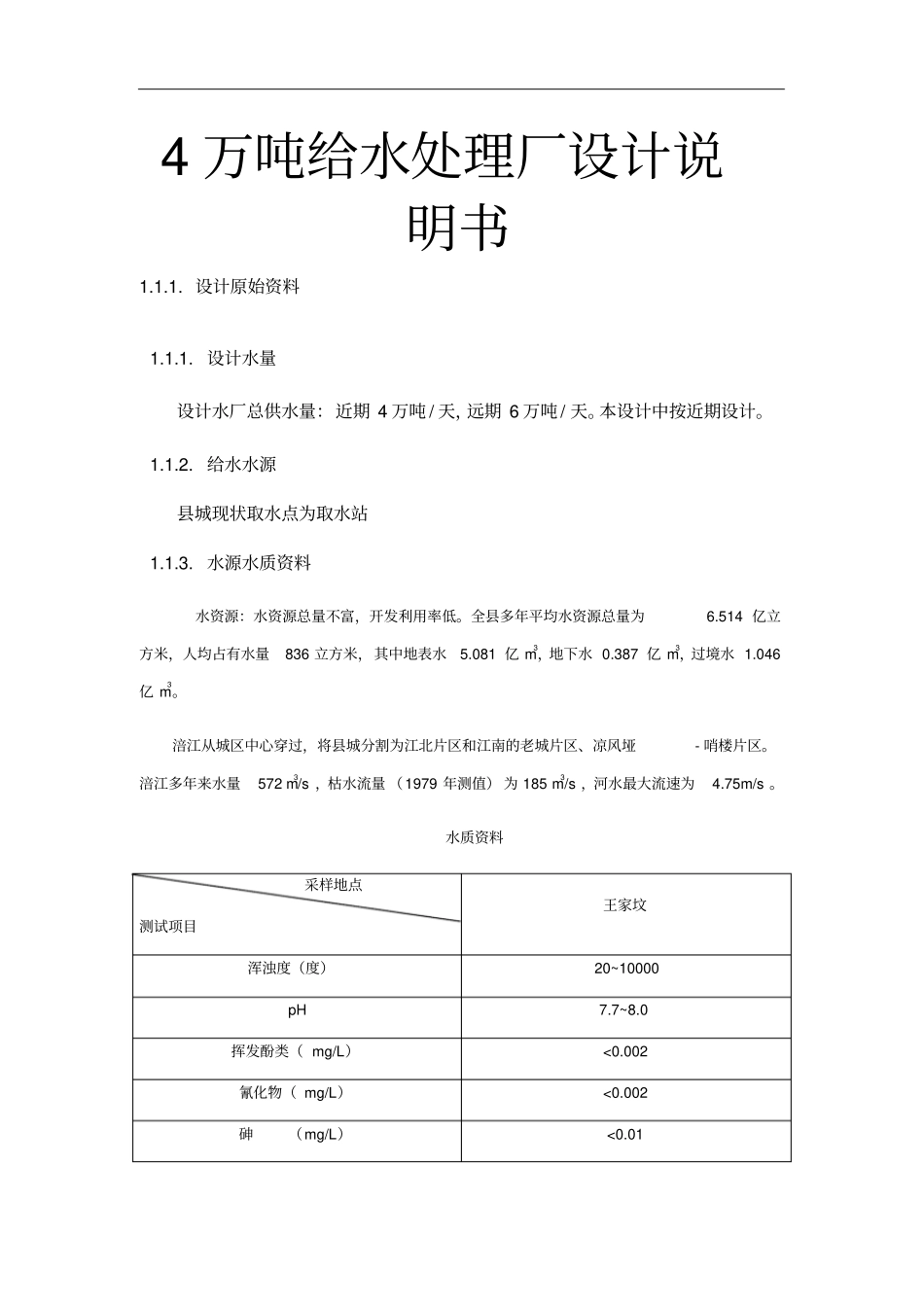

4万吨给水处理厂设计说明书1.1.1.设计原始资料1.1.1.设计水量设计水厂总供水量：近期4万吨/天，远期6万吨/天。本设计中按近期设计。1.1.2.给水水源县城现状取水点为取水站1.1.3.水源水质资料水资源：水资源总量不富，开发利用率低。全县多年平均水资源总量为6.514亿立方米，人均占有水量836立方米，其中地表水5.081亿m3，地下水0.387亿m3，过境水1.046亿m3。涪江从城区中心穿过，将县城分割为江北片区和江南的老城片区、凉风垭-哨楼片区。涪江多年来水量572m3/s，枯水流量（1979年测值）为185m3/s，河水最大流速为4.75m/s。水质资料采样地点测试项目王家坟浑浊度（度）20~10000pH7.7~8.0挥发酚类（mg/L）<0.002氰化物（mg/L）<0.002砷（mg/L）<0.01汞（mg/L）<0.001镉（mg/L）<0.01六价铬（mg/L）<0.005铅（mg/L）<0.01气温（℃）2~38水温（℃）6~27.5最高大肠杆菌（个/L）≯1000细菌总数（个/ml）10000含砂量（Kg/m3）11.21.1.4.净化水质要求生活用水：达到国家生活饮用水水质标准(GB5749-2006)生产用水：无特殊要求1.1.5.混凝剂最大投加量50mg/L（以商品纯重量计）,平均投加量25mg/L。液体聚合氯化铝Al2O3含量10%，液体密度10%1.1.6.消毒剂采用液氯，最大加氯量0.5～2.0mg/L。1.1.7.气象资料潼南县地处北纬30度附近，为亚热带季风性湿润气候，具有冬温夏热、热量丰富、降水充沛、季节变化大、多云雾、少日照等特点。多年平均气温为17.9℃,最高年份为18.4℃，最低年份为１7.1℃，气温变化较为稳定，潼南最热月为８月，平均气温达28℃，极端最高温度40.8℃；最冷月为1月，平均气温为6.9℃，极端最低气温为-3.8℃。潼南县地处四川盆地底部，冬季温暖、很少霜冻，多年平均无霜期为335天，最长则长年无霜，无霜年率为14%。多年平均日照时数1218.8小时。全县多年平均降雨量974.8毫米，最高年份达1413.9毫米，最少仅650.8毫米，年际变化显著。降水量的季节分配也不均匀，夏半年（5-10月）降水量偏多，达781.40毫米，占全年总降水量的80%，冬半年（11-4月）降水量仅195.4mm，占年总降水量的20%。1.1.8.常规工艺流程水厂是给水处理中的主要部分，其任务是通过必要的处理方法，去除水中的悬浮物质，胶体物质，细菌及其它有害成分及杂质，使之符合生活饮用或工业使用所要求的水质。常规水处理工艺采用的净水流程一般为：取水—配水井—混合设备—絮凝池—沉淀池—滤池—清水池—二泵站—用户1.2.工艺流程水厂以地表水作为水源，常见工艺流程如下图所示。原水混合絮凝沉淀池滤池混凝剂消毒剂清水池二级泵房用户水处理工艺流程1.3.设计水量及主要处理构筑物的选择1.3.1.总设计水量水处理构筑物的生产能力应以最高日供水量加水厂自用水量进行计算，城镇自用水量一般采用供水量的5%～10%。分两组。Qd=40000*1.05=42000m3/d=486.11L/s，则每组的设计水量为243.05L/s1.3.2.配水井配水井设在处理构筑物之前，起缓冲水量，均匀配水的作用，同时可设置固液分离机拦截较大悬浮物。配水井出水设超越管，当原水浊度较低时，不需进行预沉时，超越预沉池。配水井有效水深为3m，超高0.3m，尺寸为：L×B×H＝12m×3.8m×3.3m。1.3.3.混合设备混合设备的基本要求是药剂与水的混合必须快速均匀。方案一方案二类别管式静态混合器管式扩散混合器优点构造简单，安装方便。混合快速均匀管式孔板混合器前加装一个锥形帽，水流合药剂对冲锥形帽后扩散形成剧烈紊流，使药剂和水达到迅速混合。不需外加动力设备，不需土建构筑物，不占用地缺点混合效果受水量变化有一定影响1.水头损失稍大2.管中流量过小时，混合不充分适用条件适用于水量变化不大的各种规模水厂适合于中等规模所以在本工程中选用管式静态混合器。管式静态混合器混合效果好，构造简单，无活动部件，制作安装方便，其主要由数个混合元件组成，将其放入絮凝池进水管即可。水和药剂通过混合器时，被单元体多次分割，改向并形成涡旋，以达到混合的目的。相对于水力混合池和机械搅拌混合池来讲，管式静态混合器可节约占地面积，减少基建费用和运行费用。原水管道药剂混合单元体静态混合器管道管式静态混合器1.3.4.絮凝池絮凝池方案比较：类别往复隔板絮凝池折...
