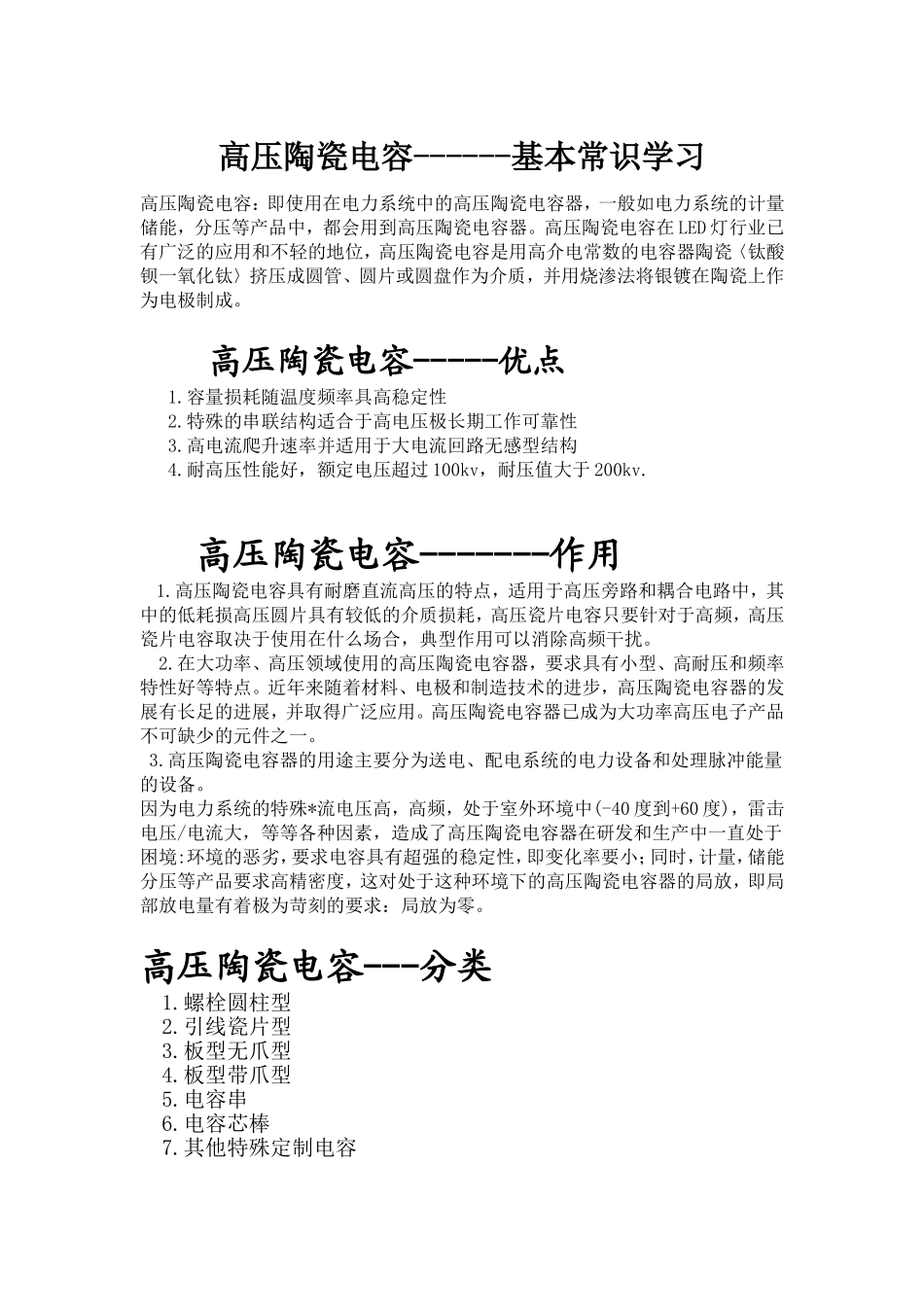

高压陶瓷电容------基本常识学习高压陶瓷电容：即使用在电力系统中的高压陶瓷电容器，一般如电力系统的计量储能，分压等产品中，都会用到高压陶瓷电容器。高压陶瓷电容在LED灯行业已有广泛的应用和不轻的地位，高压陶瓷电容是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。高压陶瓷电容-----优点1.容量损耗随温度频率具高稳定性2.特殊的串联结构适合于高电压极长期工作可靠性3.高电流爬升速率并适用于大电流回路无感型结构4.耐高压性能好，额定电压超过100kv，耐压值大于200kv.高压陶瓷电容-------作用1.高压陶瓷电容具有耐磨直流高压的特点，适用于高压旁路和耦合电路中，其中的低耗损高压圆片具有较低的介质损耗，高压瓷片电容只要针对于高频，高压瓷片电容取决于使用在什么场合，典型作用可以消除高频干扰。2.在大功率、高压领域使用的高压陶瓷电容器，要求具有小型、高耐压和频率特性好等特点。近年来随着材料、电极和制造技术的进步，高压陶瓷电容器的发展有长足的进展，并取得广泛应用。高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。3.高压陶瓷电容器的用途主要分为送电、配电系统的电力设备和处理脉冲能量的设备。因为电力系统的特殊*流电压高，高频，处于室外环境中(-40度到+60度)，雷击电压/电流大，等等各种因素，造成了高压陶瓷电容器在研发和生产中一直处于困境:环境的恶劣，要求电容具有超强的稳定性，即变化率要小；同时，计量，储能分压等产品要求高精密度，这对处于这种环境下的高压陶瓷电容器的局放，即局部放电量有着极为苛刻的要求：局放为零。高压陶瓷电容---分类1.螺栓圆柱型2.引线瓷片型3.板型无爪型4.板型带爪型5.电容串6.电容芯棒7.其他特殊定制电容·高压陶瓷电容和高压瓷片电容的特点对比：高压陶瓷电容的特点1.不需要认证2.超高压可以达到7KV在高就罕见了，3.打印方式和Y电容比不用把各国认证打在产品表面，4电压最低可以到16V5，耐压最高2.5倍一般生产是1.5倍的标准测A型材料的交流击穿电压特性外面用环氧树脂模压包封的陶瓷电容器的击穿电压厂。与间隙长G(圆片半径与电极半径之差)的关系。电容器的直径为18mm,材料介电常数为1460‘以下简称A材),电极为银电极。试验条件为25℃,施加50Hz交流电压,电压上升率为ZkV/s高压瓷片电容特点：常用于高压场合。陶瓷有I类瓷，II类瓷，III类瓷之分，I类瓷，NP0，温度特性，频率特性和电压特性佳，因介电常数不高，所以容量做不大；II类瓷，X7R次之，温度特性和电压特性较好；III类瓷，介电常数高，所以容量可以做很大，但温度特性和电压特性不太好。瓷片电容器一般体积不大。另外，再强调一个重要特点：瓷介电容器击穿后，往往呈短路状态。（这是它的弱点）而薄膜电容器失效后，一般呈开路状态。高压瓷片电容和高压陶瓷电容功能基本上是一样的，一些细节会有些不同。所以在使用的时候也要注意到性能方面。·高压陶瓷电容和安规电容的差别：一、直插的高压陶瓷电容器，俗称DIP类的，这类产品从16VDC到100KV都有生产，但是主要是指直流的，而且是引线型的。二、直插型的陶瓷电容器有另类，就是交流陶瓷电容器，一般指250VAC的Y2安规电容器，以及400VAC的Y1交流安规电容器。从名称上显而易见，这类电容的电压是指交流电压，而且是有十个左右的国家的安全认证的。陶安规电容器之外，别的引线型陶瓷电容器所说的电压一般是指直流而言。三、贴片陶瓷电容，俗称SMD类的，这种电容的规格一般以0204，0603，0805，1206，1210等表示。。贴片电容英文简写是MLCC，电压从16VDC到2KV以上都有，当然，电压越高，价格也越不菲。四，螺栓型高压陶瓷电容器。这类电容器一般耐超高电压，在电力系统中往往是指交流电压。如40KV102K，40KV103K，40KV153K等，型号很多种，但是里边的电压并不是直流。因为我们家里，或工厂企业所用的电都是交流电啊！这类电容器的技术含量是相当高的，往往是很多企业能做出这种形状，却始终没办法做出客人要求的品质，原因是：首先这类产品要求较高的交流电压，而大多数厂所标的是直流电压，所以，在送样阶段就被淘...
