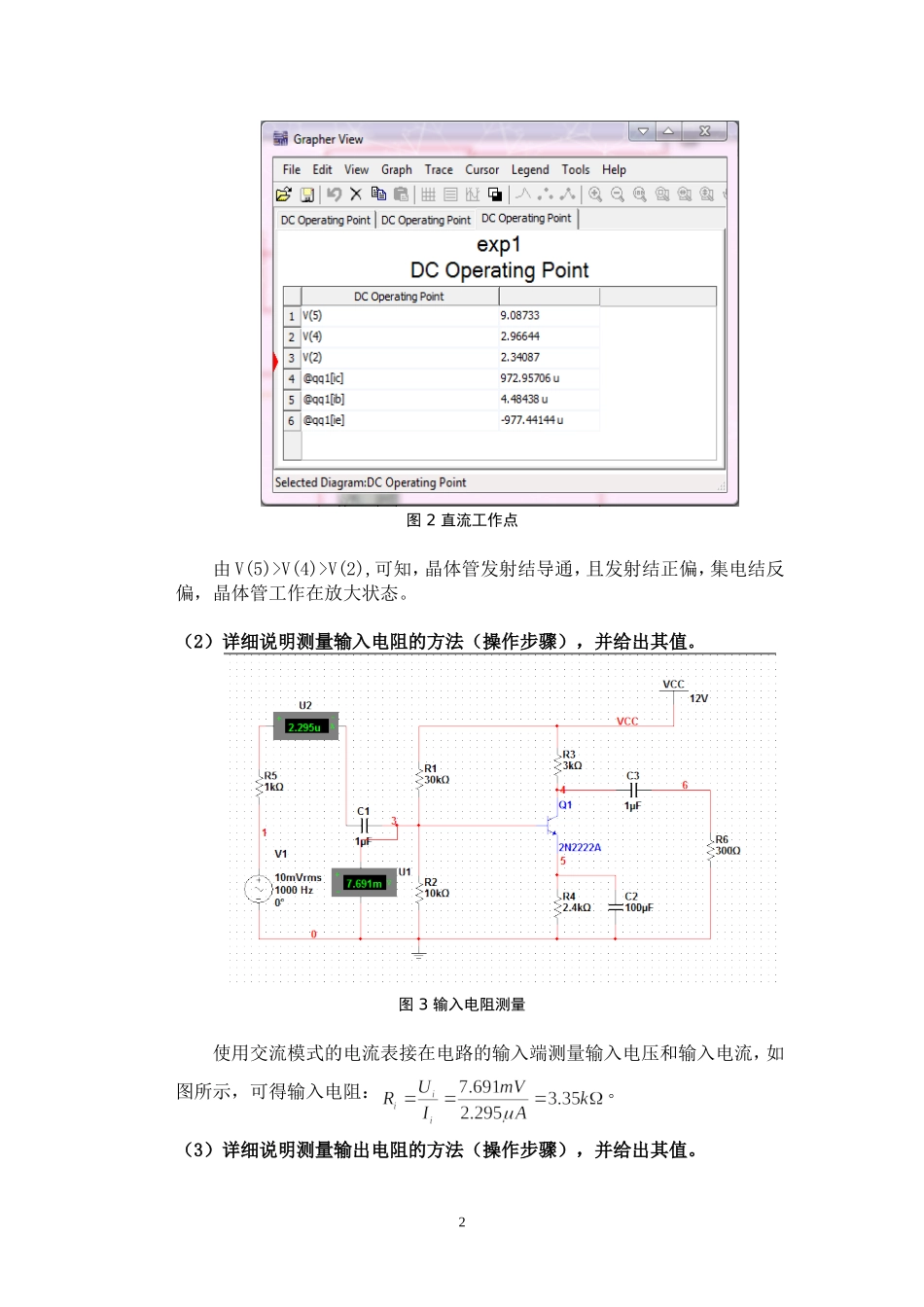

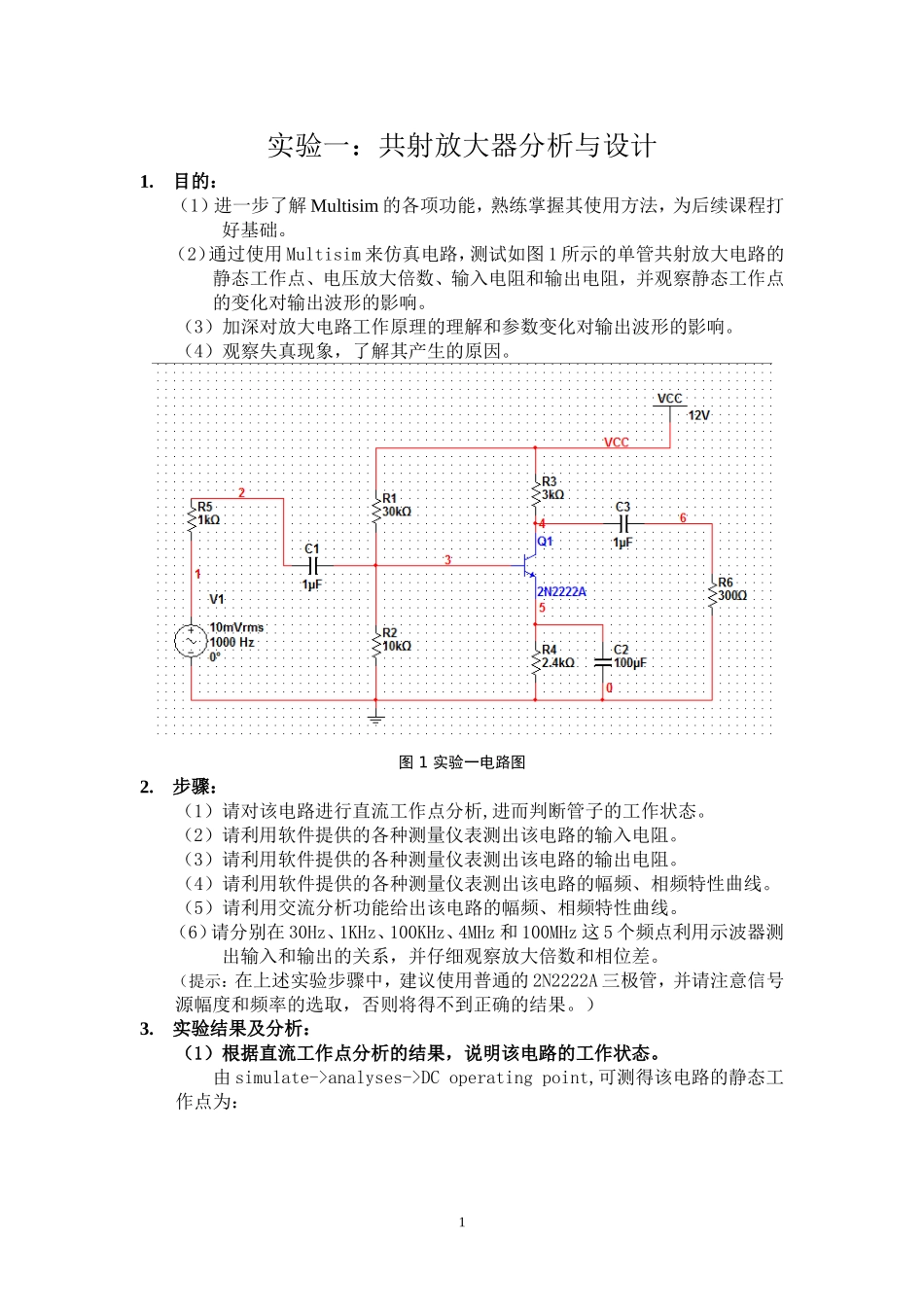

电子电路设计训练模拟部分实验实验报告实验一：共射放大器分析与设计1.目的：（1）进一步了解Multisim的各项功能，熟练掌握其使用方法，为后续课程打好基础。（2）通过使用Multisim来仿真电路，测试如图1所示的单管共射放大电路的静态工作点、电压放大倍数、输入电阻和输出电阻，并观察静态工作点的变化对输出波形的影响。（3）加深对放大电路工作原理的理解和参数变化对输出波形的影响。（4）观察失真现象，了解其产生的原因。图1实验一电路图2.步骤：（1）请对该电路进行直流工作点分析,进而判断管子的工作状态。（2）请利用软件提供的各种测量仪表测出该电路的输入电阻。（3）请利用软件提供的各种测量仪表测出该电路的输出电阻。（4）请利用软件提供的各种测量仪表测出该电路的幅频、相频特性曲线。（5）请利用交流分析功能给出该电路的幅频、相频特性曲线。（6）请分别在30Hz、1KHz、100KHz、4MHz和100MHz这5个频点利用示波器测出输入和输出的关系，并仔细观察放大倍数和相位差。（提示：在上述实验步骤中，建议使用普通的2N2222A三极管，并请注意信号源幅度和频率的选取，否则将得不到正确的结果。）3.实验结果及分析：（1）根据直流工作点分析的结果，说明该电路的工作状态。由simulate->analyses->DCoperatingpoint,可测得该电路的静态工作点为：1图2直流工作点由V(5)>V(4)>V(2),可知，晶体管发射结导通，且发射结正偏，集电结反偏，晶体管工作在放大状态。（2）详细说明测量输入电阻的方法（操作步骤），并给出其值。图3输入电阻测量使用交流模式的电流表接在电路的输入端测量输入电压和输入电流，如图所示，可得输入电阻：。（3）详细说明测量输出电阻的方法（操作步骤），并给出其值。2图4输出电阻测量分别测量空载时的输出电压和带载时的输出电压，得到输出电阻：（4）详细说明两种测量幅频、相频特性曲线的方法（操作步骤）。a.利用软件右侧栏的BodePlotter测量幅频、相频特性曲线，将输入端连接仪器IN端，输出端连接仪器OUT端，共地后点击运行，得出幅频、相频特性曲线，如下图。图5幅频特性曲线3图6相频特性曲线b.利用软件的交流分析功能测得电路的幅频、相频特性曲线。选择simulate->analyses->ACAnalysis，添加仿真输出点后，选择simulate，可得幅频、相频特性曲线，与前面用仪表测量得到的频率特性曲线相同。图7交流分析频率特性（5）根据得到的幅频特性曲线，利用作图器的标尺功能，指出该电路的fL和fH（3dB）。根据图5可得幅频曲线最高点为17.794Hz，分别找两侧比最大值衰减3dB的频率值，如下图所示，可以得到。4图8fL测量图9fH测量（6）将得到的30Hz、1KHz、100KHz、4MHz和100MHz这5个频点的输入和输出关系和刚才得到的幅频、相频特性曲线对比，你有何看法？图1030Hz5图111KHz图12100KHz图134MHz6图14100MHz输入频率不同时，输出的放大倍数和相位差：30Hz1000Hz100KHz4MHz100MHz放大倍数1.3207.56109.66.96相位差（度）37180180180221.7从上表中可以看出，测得的放大倍数与相位差与前面所测的幅频、相频特性曲线相符。（7）请分析并总结仿真结论与体会。这是我们电子电路设计训练的第一次实验，第一次接触Multisim，感受到了该软件在电路分析中的强大功能，也把模电课上所学的东西用于实践，因此对知识有了更深的理解。本次实验中，对于实验操作，收获最大的地方是要注意用仪表测量时哪些情况该用直流、哪些情况该用交流，选择错误就无法得到正确的实验结果。7实验二：射级跟随器分析与设计1.目的：通过使用Multisim来仿真电路，测试如图2所示的射随器电路的静态工作点、电压放大倍数、输入电阻和输出电阻，并观察静态工作点的变化对输入输出特性的影响。图15实验二电路图2.步骤：（1）请对该电路进行直流工作点分析,进而判断管子的工作状态。（2）请利用软件提供的各种测量仪表测出该电路的输入电阻。（3）请利用软件提供的各种测量仪表测出该电路的输出电阻。（4）请利用软件提供的各种测量仪表测出该电路的幅频、相频特性曲线。（5）请利用交流分析功能给出该电路的幅频、相频特性曲线。（6）用瞬态分析法分析其电压跟随器特性，随意改变负载电阻阻值，观...
