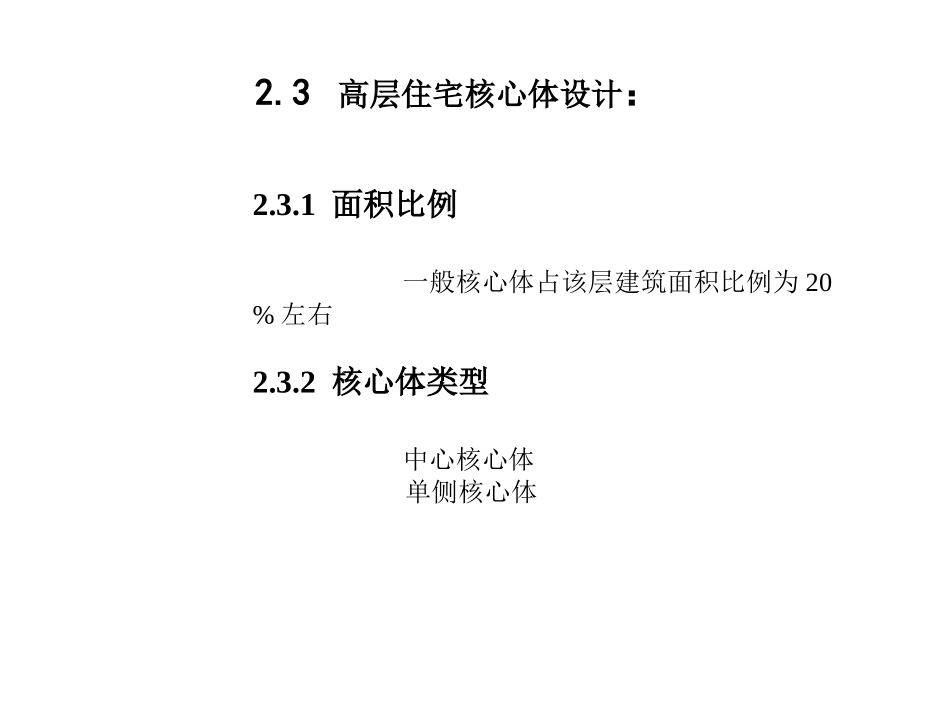

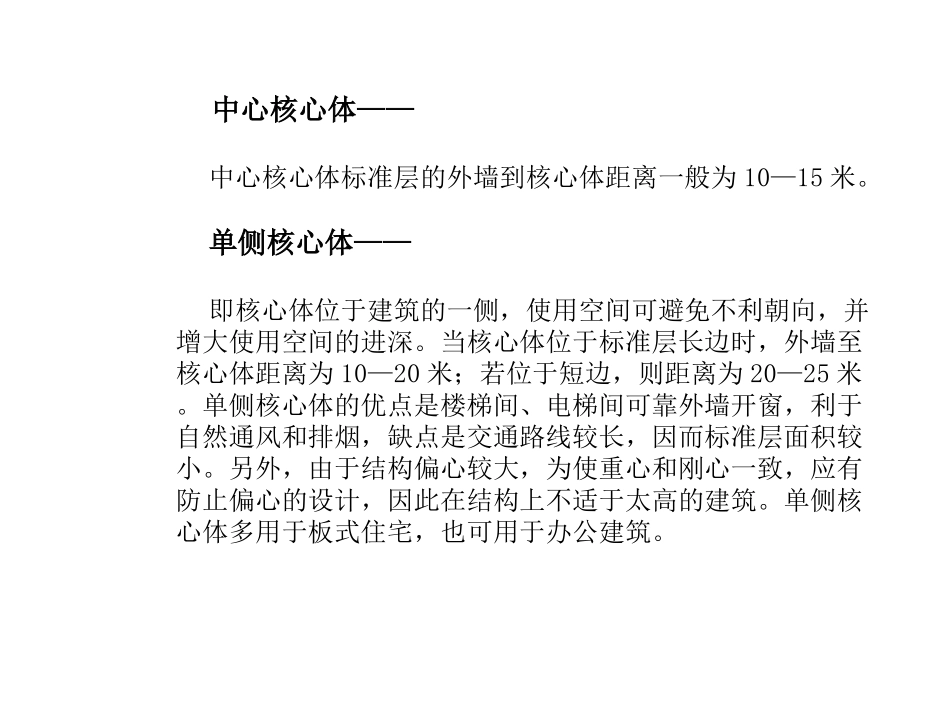

2.3高层住宅核心体设计：2.3.1面积比例一般核心体占该层建筑面积比例为20%左右2.3.2核心体类型中心核心体单侧核心体中心核心体——中心核心体标准层的外墙到核心体距离一般为10—15米。单侧核心体——即核心体位于建筑的一侧，使用空间可避免不利朝向，并增大使用空间的进深。当核心体位于标准层长边时，外墙至核心体距离为10—20米；若位于短边，则距离为20—25米。单侧核心体的优点是楼梯间、电梯间可靠外墙开窗，利于自然通风和排烟，缺点是交通路线较长，因而标准层面积较小。另外，由于结构偏心较大，为使重心和刚心一致，应有防止偏心的设计，因此在结构上不适于太高的建筑。单侧核心体多用于板式住宅，也可用于办公建筑。2.3.3核心体组成电梯，电梯前室，楼梯，楼梯前室，走廊，防火门，设备间（强电、弱电，水表，管道井，垃圾间等）2.3.4各部分设计要求1、电梯2、楼梯3、强电、弱电竖井或室4、其他设备管井1、电梯电梯数量——舒适型住宅每部电梯服务30—60户，且12层以上住宅不应少于2台电梯，其中一部必须兼作消防电梯。电梯规格——轿厢宽度1100×2100（深）×2200（高），门宽900，高2000，井道内壁宽1800，深2600，底坑深2800，顶层高度5000；电梯具体尺寸因电梯生产厂家不同而有不同。一般井道内壁与轿厢外壁的间距应大于200MM。电梯厅宽至少是走廊的1.5倍，候梯厅深度不小于轿厢深。消防电梯——消防电梯必须设具有防烟功能的前室，其前室大小应能容纳消防器材和营救伤员的担架，独用防烟前室面积最小4.5平米，与防烟楼梯合用前室时前室最小6平米。且消防电梯前室宜靠外墙设置，在首层应设直通室外的出口或经过长度不超过30米的通道通向室外；消防前室的门应采用乙级防火门或防火卷帘，但合用前室的门不能采用防火卷帘。消防电梯应设独立机房，其机房与相邻其他电梯机房之间应采用耐火极限不低于2小时的隔墙隔开，若必须在此隔墙上开门，则应设甲级防火门。注意：普通电梯与消防电梯并列时，电梯井内应设耐火极限不低于2个小时的防火墙隔开，井壁一般为现浇钢筋混凝土或框架填充墙，为减少自重和对基础的压力，其厚度越到高层越薄，（井道内表面应为一连续、垂直的表面），但画图时可为100mm。2、楼梯12—18层单元式住宅及高层建筑裙房应设封闭梯间，乙级防火门；12层以上的塔式住宅应设防烟楼梯，其楼梯间必须设前室、阳台或凹廊以利排烟，前室及楼梯间均设乙级防火门。塔式住宅宜设一个防烟的剪刀楼梯间（当层数不超过18层、每层不超过8户、建筑面积不超过650平米，且设有一座防烟楼梯间和消防电梯时，可只设一座防烟普通楼梯间——即不必做剪刀梯）。高层建筑若设置两个以上安全疏散出口，应分散设置，且安全出口间距不应小于5米。房间门或住宅门至最近的外部出口或楼梯间的最大距离：位于两个安全出口之间时40米；位于袋形走道两侧或尽端时为20米。注意：应避免在拐角部位布置电梯间和楼梯间。因为这些部位应力往往比较集中，而楼梯间和电梯间没有平面内强度和刚度都很大的楼板贯通。封闭楼梯间——四面有墙、通过防火门进入的楼梯间。这种楼梯间隔烟阻火的效果比防烟楼梯间差。封闭楼梯间应靠外墙，并宜直接天然采光和自然通风，当不能时，应按防烟楼梯间设置（独立的机械加压送风系统）；楼梯间应设乙级防火门，并应向疏散方向开启。若此楼梯间在首层紧接主要出口时，可将走道和门厅等包括在内，形成扩大的封闭楼梯间，但应用乙级防火门等防火措施与其他走道和房间隔开。防烟楼梯间——在封闭楼梯间的基础上增加设有防火门的前室，前室可为封闭式或开敞式；即从走道进入防烟前室或阳台、凹廊，再进入楼梯间，因而能有效地阻止烟气进入楼梯间。其前室面积不应小于4.5m2，若与消防电梯合用前室，则前室面积不应小于6m2。前室和楼梯间的门应为乙级防火门，并向疏散方向开启。前室宜自然通风、自然排烟，否则应设置独立的机械加压送风的防烟设施。如为利用阳台、凹廊自然排烟，则楼梯间内不宜再设外窗，除非经过精确的风力风象测定。剪刀楼梯间——在同一楼梯间内设有两部楼梯，具有两条垂直方向疏散通道的功能。在其楼层之间的梯段一般为单跑直梯段。塔式高层的...
