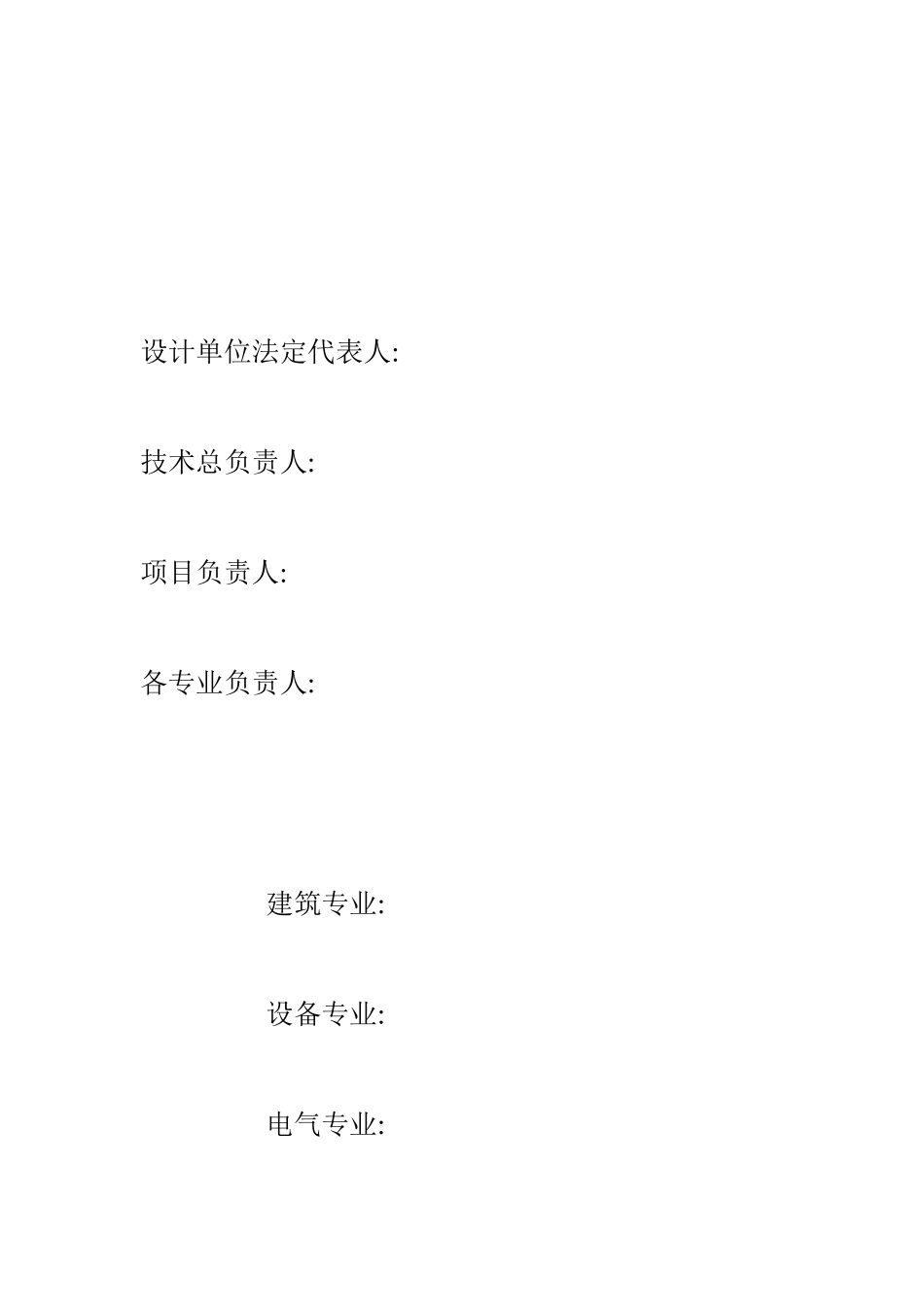

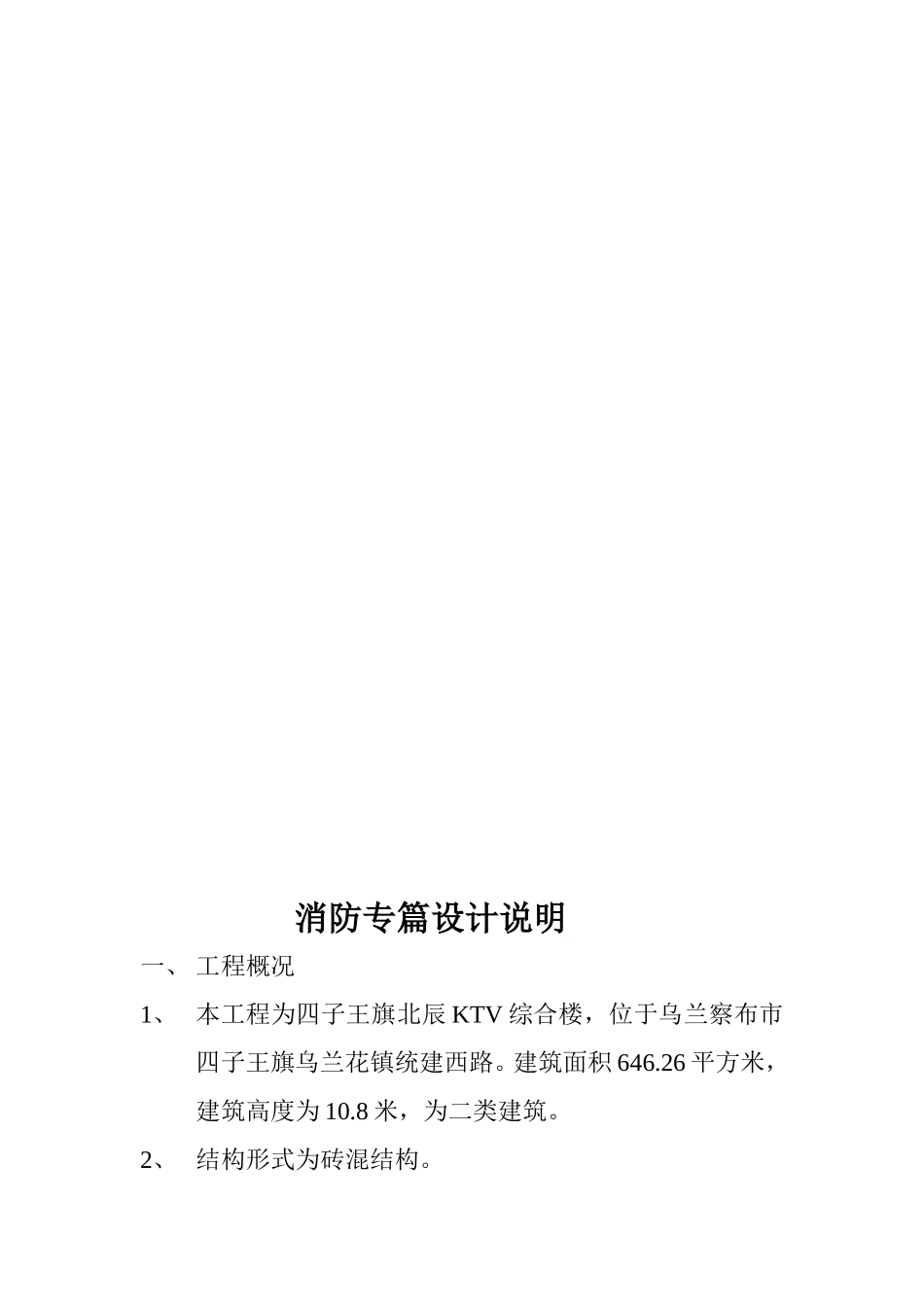

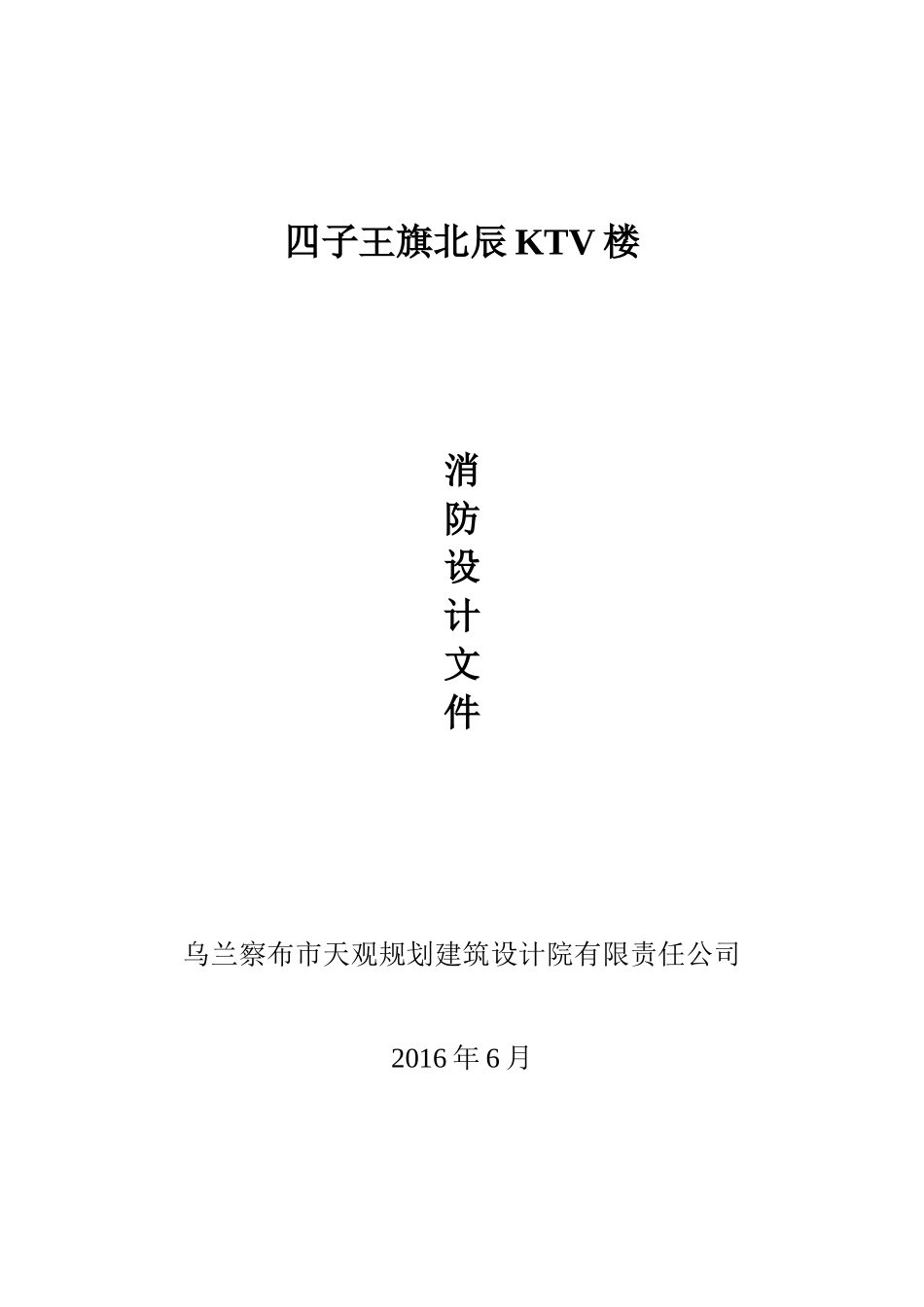

四子王旗北辰KTV楼消防设计文件乌兰察布市天观规划建筑设计院有限责任公司2016年6月设计单位法定代表人:技术总负责人:项目负责人:各专业负责人:建筑专业:设备专业:电气专业:消防专篇设计说明一、工程概况1、本工程为四子王旗北辰KTV综合楼，位于乌兰察布市四子王旗乌兰花镇统建西路。建筑面积646.26平方米，建筑高度为10.8米，为二类建筑。2、结构形式为砖混结构。3、耐火等级为二级，抗震设防为6度。二、消防设计依据：1、建设单位提供的设计任务书。2、建设单位提供的市政资料。3、国家现行的设计规范：《建筑给水排水设计规范》GB50015-2003《建筑给水排水及采暖工程施工质量验收规》CB50242-2002《给水排水管道工程施工及验收规范》GB50268-97《建筑灭火器配置设计规范》GB50140-2005《内蒙古自治区建筑消防设施验收规程》DB15/353-2004《建筑设计防火规范》GB50016-2006(以下简称《防火规范》)《民用建筑节能设计标准实施细则》（DB15/259-1997）《建筑内部装修设计防火规范》GB50222-95-2001及国家颁布的现行有关规范、规定、技术措施与制图标准。4、各专业提供的设计资料。三、防火间距及消防车道：1、防火间距：本建筑西侧、北侧均无建筑物。2、消防车道：本建筑长度不大于220m，所以不设过街通道。消防通道均规划为6m。四、防火分区：1、出入口：旅店和商铺的安全疏散均按照《防火规范》5.3.2条的有关规定进行设计。2、疏散楼梯：该场所均设置2个以上安全出口，疏散门设平开门，采用二级防火门，朝疏散方向开启。3、疏散距离：各建筑的室内疏散距离均按照《防火规范》表5.3.13的有关规定进行设计。五、防火构造：1、管道穿楼板、隔墙时应采用非燃烧材料将其周围的缝隙填充密实。2、出风道外的所有管道井待管道安装完毕后每层后浇板或防火材料做防火分隔。3、所用管道井门采用丙级防火门。六、消防给水设计：1、根据《建筑设计防火规范》GB50016-2006本工程室内消火栓由消防泵房供给，消防用水量为15L/S,延续时间为2h；室外消防栓接入市政管网，消防用水量为15L/S,延续时间为2h。2、室内消火栓箱体尺寸为800x650x200mm,安装详见05S4-10。消火栓口径为65mm，配麻制DN65的水龙带，水龙带长25m,水枪充实水柱10m，栓口中心距成口地面高度为1.1m，室内任何一点均有两支消防水柱同时到达。3、消火栓系统管材：采用焊接钢管及管件，焊接连接；阀门采用法兰蝶阀。4、根据《建筑灭火器配置设计规范》GB50140-（2005年版）每间KTV包间均设一具磷酸铵盐灭火器，型号为MFABC3。七、自动喷淋灭火系统：根据《建筑设计防火规范》GB50016-2006要求，单层面积不大于1500平方米或总建筑面积不大于3000平方米，可不设自动喷淋灭火系统。八、电气：1．本工程供电按三类负荷设计，供电等级380/220。2．照明干线采用铜芯塑料绝缘导线穿管敷设至各照明箱。3．进户电缆采用铜芯聚氯乙烯电力电缆，照明终端导线采用BV-500铜芯塑料绝缘导线，其他干线穿钢管暗敷墙或楼板内，支线除注明者外，照明导线截面均为2.5mm2。1~3根PVC20线管，4~5根穿PVC25线管，暗敷墙或楼板内。插座加路均为三根，结截面均为4mm2,穿PVC20线管。4、应急照明灯、疏散指示灯按二级负荷供电要求供电，疏散走道的地面最低水平照度不低于0.5lx,楼梯间的地面最低水平照度不低于5.0lx,消防水泵房、配电室以及发生火灾时仍需正常工作的其它房间消防应急照明仍可保证正常的照明的照度。疏散指示灯在距地面0.5m的墙面上，且间距不大于20m，在走道转角处不大于1.0m,出口指示灯在距门口上0.2m处设置，其标识均符合现行国家标准《消防安全标志》GB13495的有关规定。5、消火栓按钮采用联动控制。设计单位：乌兰察布市天观规划建筑设计院有限责任公司日期：2016年6月15日
