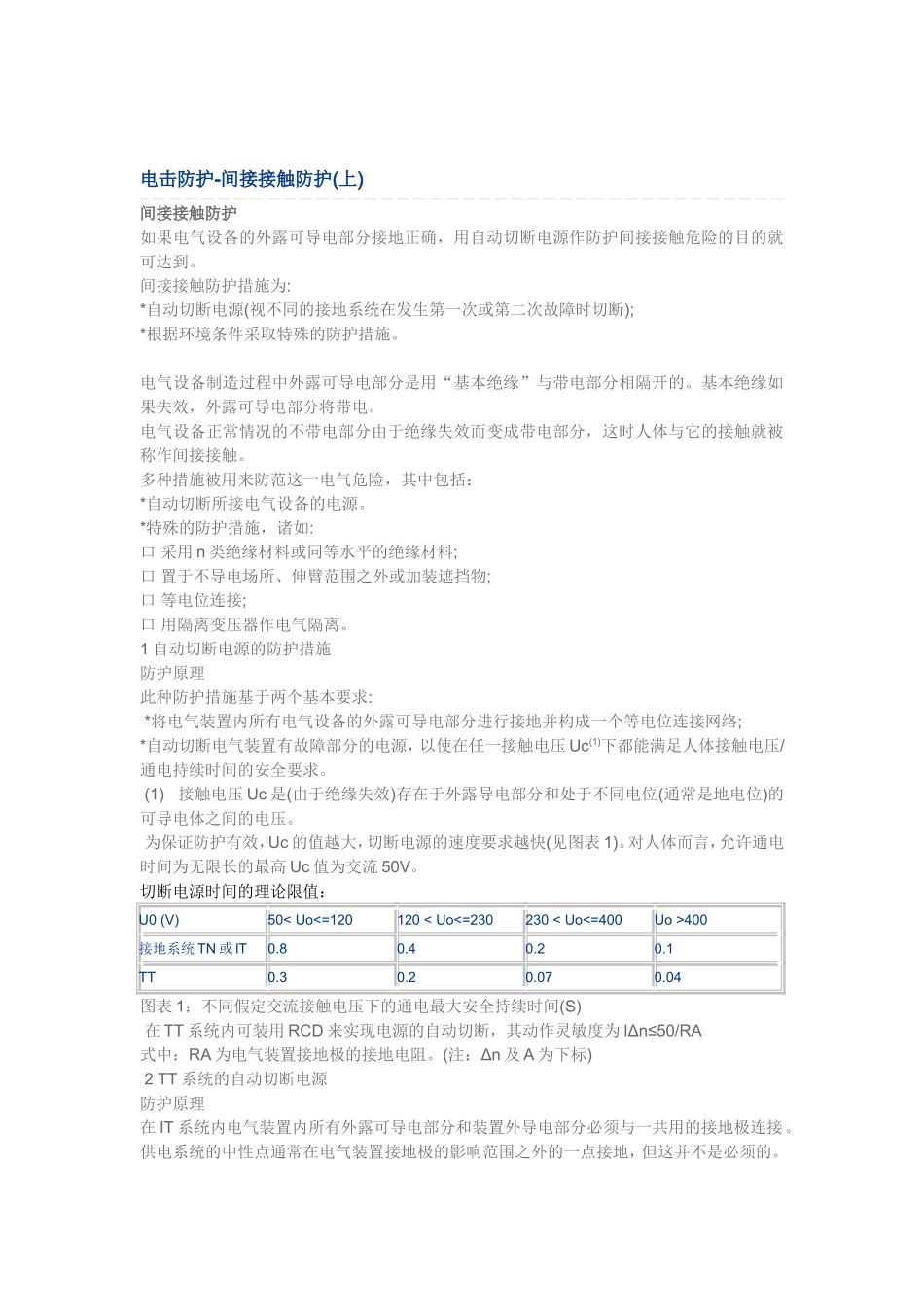

电击防护-间接接触防护(上)间接接触防护如果电气设备的外露可导电部分接地正确，用自动切断电源作防护间接接触危险的目的就可达到。间接接触防护措施为:*自动切断电源(视不同的接地系统在发生第一次或第二次故障时切断);*根据环境条件采取特殊的防护措施。电气设备制造过程中外露可导电部分是用“基本绝缘”与带电部分相隔开的。基本绝缘如果失效，外露可导电部分将带电。电气设备正常情况的不带电部分由于绝缘失效而变成带电部分，这时人体与它的接触就被称作间接接触。多种措施被用来防范这一电气危险，其中包括：*自动切断所接电气设备的电源。*特殊的防护措施，诸如:口采用n类绝缘材料或同等水平的绝缘材料;口置于不导电场所、伸臂范围之外或加装遮挡物;口等电位连接;口用隔离变压器作电气隔离。1自动切断电源的防护措施防护原理此种防护措施基于两个基本要求:*将电气装置内所有电气设备的外露可导电部分进行接地并构成一个等电位连接网络;*自动切断电气装置有故障部分的电源，以使在任一接触电压Uc(1)下都能满足人体接触电压/通电持续时间的安全要求。(1)接触电压Uc是(由于绝缘失效)存在于外露导电部分和处于不同电位(通常是地电位)的可导电体之间的电压。为保证防护有效，Uc的值越大，切断电源的速度要求越快(见图表1)。对人体而言，允许通电时间为无限长的最高Uc值为交流50V。切断电源时间的理论限值：U0(V)50400接地系统TN或lT0.80.40.20.1TT0.30.20.070.04图表1：不同假定交流接触电压下的通电最大安全持续时间(S)在TT系统内可装用RCD来实现电源的自动切断，其动作灵敏度为IΔn≤50/RA式中：RA为电气装置接地极的接地电阻。(注：Δn及A为下标)2TT系统的自动切断电源防护原理在IT系统内电气装置内所有外露可导电部分和装置外导电部分必须与一共用的接地极连接。供电系统的中性点通常在电气装置接地极的影响范围之外的一点接地，但这并不是必须的。其接地环路阻抗主要是这两个接地极(即电源和电气装置的接地极)串联的阻抗，因此其接地故障电流的幅值通常甚小，不足以使过电流继电器或熔断器动作，这样剩余电流动作保护器的装用就成为必不可少的了。这种防护原理在采用同一共用接地极的情况下也是有效的，特别是在用户级变电站内电气装置安装区域的情况下，这种场所空间有限而不能采用丁N接地系统。但是被要求采用TN系统的其他场合就不能用这种原理实现防护。在TT系统内采用RCD作自动切断电源防护措施时其动作灵敏度应为:IΔn≤50/RA此处:RA为电气装置接地极的电阻；IΔn为RCD剩余电流动作额定值。(注：Δn及A为下标,以下不再注明了)对于临时用电场所(施工工地等)以及农业和园艺设施，上式中的电压值50V应改为25V。示例见图表2图表2:TT系统内的自动切断电源。*变电所接地极的接地电阻Rn为10Ω。*电气装置接地极的接地电阻RA为20Ω。*接地故障环路的电流Id=7.7A。*故障电压，这一电压是危险的，但由于IΔn≤50/20=2.5(A)，标准的300mARCD可在约30ms时间内动作(见图表3)，而不带延时。即当外露导电部分上出现超过规定值的故障电压时，RCD将及时切除此故障。U0（1）（V）T(s)504000.04(1)Uo为相对地电压标称值。图表3:不大于3OA的交流末端回路的最大切断时间。规定的最大切断时间通常RCD跳闸的时间小于大多数国家标准所要求的时间，这一特性有利于它的推广应用和有效地实现上下级选择性保护。IEC60364-4-41规定了TT系统内用于间接接触防护的保护电器的最大动作时间:*对于额定电流不大于32A的所有的末端回路，切断时间不得大于图表中所列值;*对于所有的其他回路，其最大切断时间定为1，这一时间限值能使安装在配电回路内的上下级的RCD具有选择性。RCO是基于剩余电流动作原理的所有保护电器的通用术语。RCCB(剩余电流断路器)在IEC61008标准系列中有其定义，它是RCD的一个特定的类别。IEC61008内的G型(普通型)RCD和S型(选择型)RCD具有下页图表4所示的跳闸时间/电流特性。利用这些特性，如采用不同类型RCD和不同额定值的组合可实现一定程度的选择性跳闸。工业型RCD，按IEC60947-2标准，可提供更可靠的...
