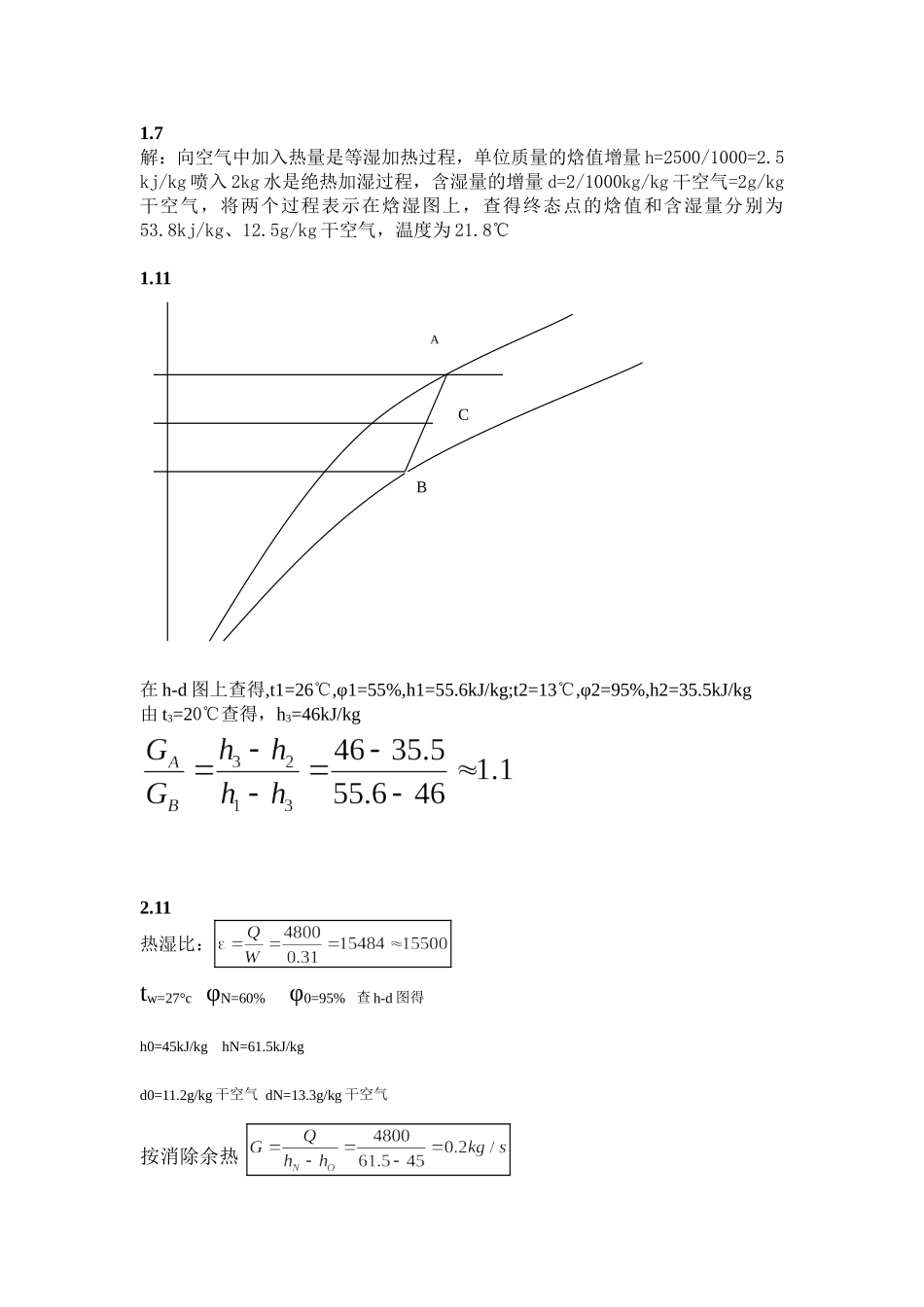

1.7解：向空气中加入热量是等湿加热过程，单位质量的焓值增量h=2500/1000=2.5kj/kg喷入2kg水是绝热加湿过程，含湿量的增量d=2/1000kg/kg干空气=2g/kg干空气，将两个过程表示在焓湿图上，查得终态点的焓值和含湿量分别为53.8kj/kg、12.5g/kg干空气，温度为21.8℃1.11在h-d图上查得,t1=26℃,φ1=55%,h1=55.6kJ/kg;t2=13℃,φ2=95%,h2=35.5kJ/kg由t3=20℃查得，h3=46kJ/kg2.11热湿比：tw=27°cφN=60%φ0=95%查h-d图得h0=45kJ/kghN=61.5kJ/kgd0=11.2g/kg干空气dN=13.3g/kg干空气按消除余热ABC按消除余湿2.12.试计算上海地区某空调房间夏季围护结构空调冷负荷。已知条件：（1）屋顶：结构同附录2-9中序号11，K=1.22W/(m2·K),F=45m2，ρ=0.7;(2)南窗：中空玻璃，K=2.5W/(m2·K),挂浅色内窗帘，无外遮阳，F=18m2；中序号17的墙体，K=0.95W/(m2·K)，β=0.21,F=20m2；(3)内墙和楼板：内墙为120mm砖墙，内外粉刷；楼板为80mm现烧钢筋混凝土，上铺水磨石预制块，下面粉刷；邻室和楼下房间均为空调房间，室温均相同；(4)室内设计干球温度为tN=27。C.解：由附录2-9，内墙vf=1.6，楼板vf=1.52~1.8，查表2-8，该房间类型为中型。（1）屋顶冷负荷，由附录2-9查得K=1.22W/(m2·K),β=0.54，U=13.36，ε=5.7h，Δtτ-ε，CLQτ=KFΔtτ-ε`7:008:009:0010:0011:0012:0013:00Δtτ-ε76567911CLQτ384329275329384494604τ14:0015:0016:0017:0018:0019:00Δtτ-ε141619212223CLQτ7698781043115212081263（2）南外窗冷负荷①瞬变传热得热形成冷负荷由附录2-12τ7:008:009:0010:0011:0012:0013:00Δtτ1.82.43.24.04.75.45.9CLQτ81108144180212243266τ14:0015:0016:0017:0018:0019:00Δtτ6.36.66.76.56.25.6CLQτ284297302297279252②日射得热形成冷负荷由附录2-13查得Jj·τ，窗面积18m2，xg=0.75，xd=1.00由附录2-7,2-8查得Cn=0.5，Cs=0.86CLQj·τ=xgxdCnCsFJj·ττ7:008:009:0010:0011:0012:0013:00CLQτ155257351513668770770τ14:0015:0016:0017:0018:0019:00CLQτ675547466358250176(3)南外窗冷负荷由附录2-9查得K=0.95W/(m2·K),β=0.21，v=43.38，ε=10.4h，由附录2-10查得Δtτ-ετ7:008:009:0010:0011:0012:0013:00Δtτ-ε7766666CLQτ133133114114114114114τ14:0015:0016:0017:0018:0019:00Δtτ-ε666677CLQτ114114114114133133各项冷负荷汇总（W）τ7:008:009:0010:0011:0012:0013:00屋顶384329275329384494604外墙133133114114114114114窗传热81108144180212243266窗日射155257351513668770770总计804.511141308.71616.31826.919722029.2τ14:0015:0016:0017:0018:0019:00屋顶7698781043115312091263外墙114114114114133133窗传热284297302293279252窗日射675547466358250176总计1894.81730.91606.81403.31199.21058.73.6解：1.查h-d图得=30︒C=22︒C=60.5kj/kg=16︒C=15︒C=40kj/kg2．列出热工计算方程式解得：=1.09=7.97︒C=12.46︒C3.喷水量w=uG=1.09G=32918kg/h4.喷水室断面f=喷嘴的总数N=2nf=2*13*3=78个每个喷嘴的喷水量并由=5mm，查附录的喷嘴前喷水压为0.166Mpa5.冷冻水量6.循环水量3.8现在，则可求出新水温下的喷水系数为：于是可得新条件下的喷水量为：3.11已知需冷却的空气量为36000kg/h，空气的初状态为t1=29℃、h1=56kJ/kg、ts1=19.6℃，空气终状态为t2=13℃、h2=33.2KJ/kg、ts2=11.7℃，当地大气压力为101325Pa。试选择JW型表面冷却器，并确定水温、水量及表冷器的空气阻力和水阻力。解：（1）计算需要的E’，确定表面冷却器的排数。E’=1–=1–=0.862根据附录3-4可知，在常用的Vy范围内，JW型6排表面冷却器能满足要求，故选用6排。（2）确定表面冷却器的型号假定Vy’=3m/s，根据Fy’===2.8m2根据Fy’=2.8m2。查附录3-5可以选用JW30-4型表面冷却器一台。其Fy=2.57m2。所以实际的Vy===3.24m/s。再查附录3-4可知，在误差范围内，故可继续计算。由附录3-5，所选表面冷却器的每排传热面积Fd=33.4m2。通水断面积fw=0.00553m2。（3）求析湿系数根据ξ=，得ξ==1.41。（4）求传热系数假定水流速w=1.2m/s。根据附录3-3中可算出传热系数为：Ks=[+]-1=[+]-1=85.8W/(m2·...
