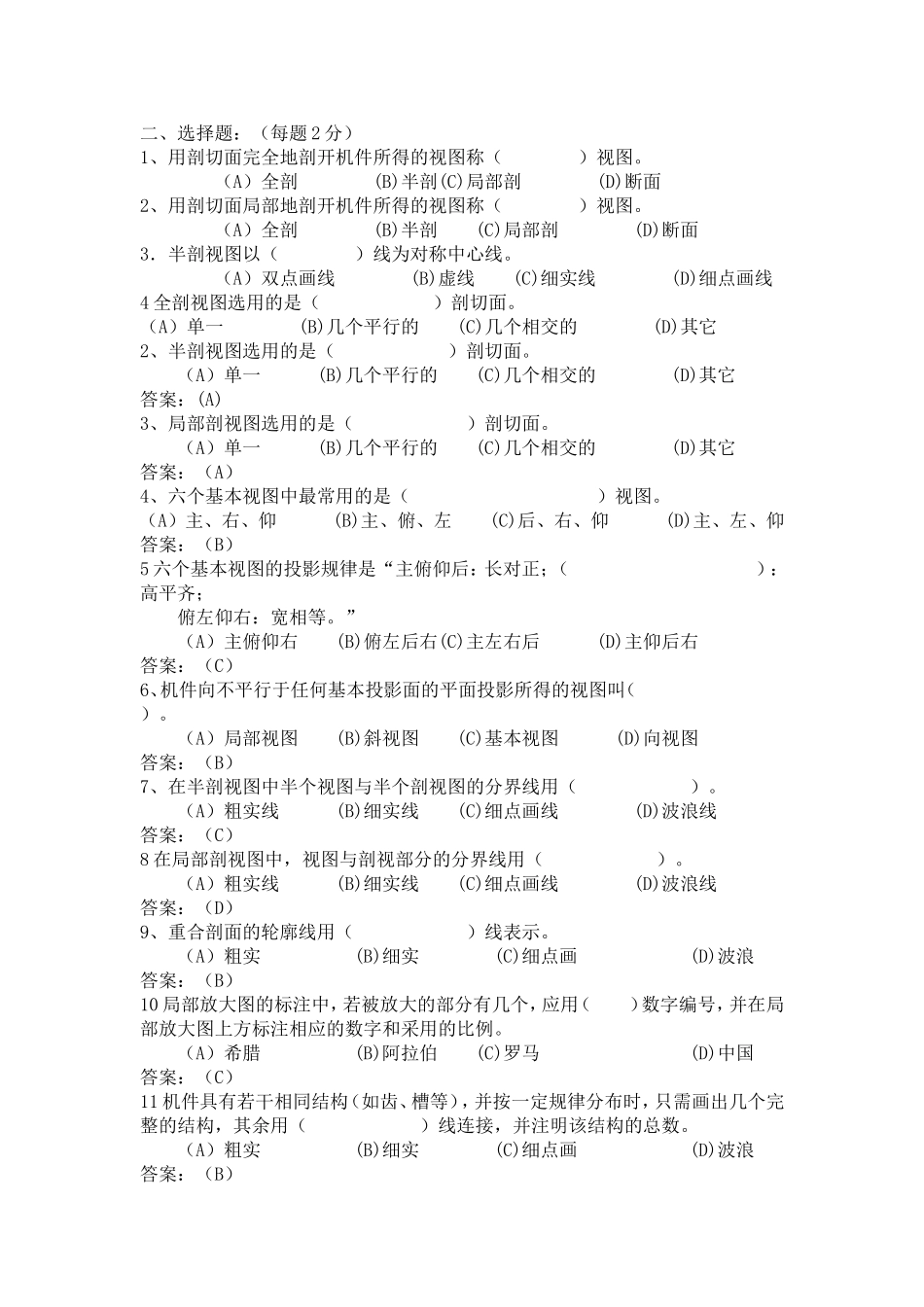

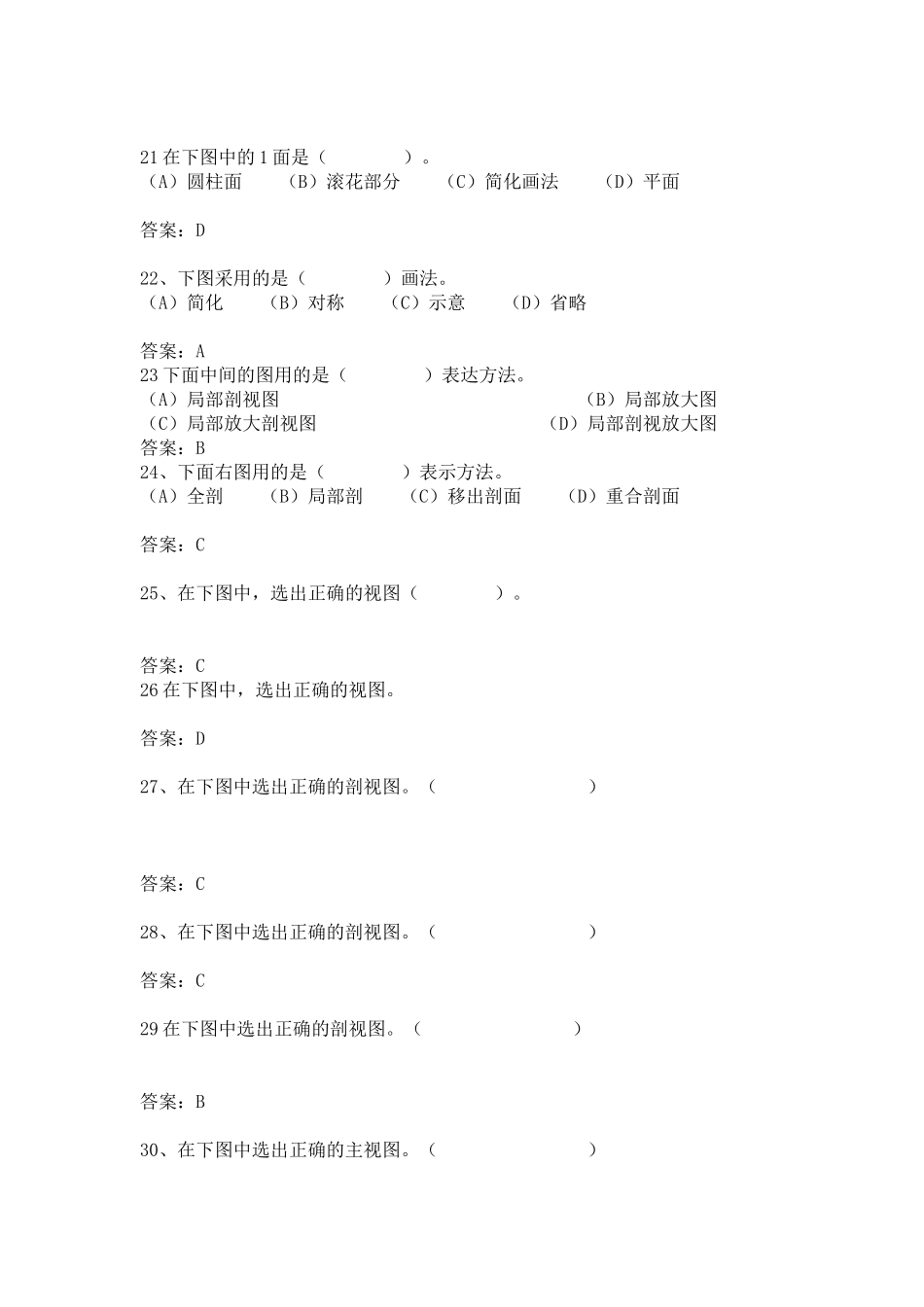

二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面3．半剖视图以（）线为对称中心线。（A）双点画线(B)虚线(C)细实线(D)细点画线4全剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它2、半剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：(A)3、局部剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：（A）4、六个基本视图中最常用的是（）视图。（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。”（A）主俯仰右(B)俯左后右(C)主左右后(D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。（A）局部视图(B)斜视图(C)基本视图(D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（D）9、重合剖面的轮廓线用（）线表示。（A）粗实(B)细实(C)细点画(D)波浪答案：（B）10局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）11机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。（A）粗实(B)细实(C)细点画(D)波浪答案：（B）12对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。（A）横向(B)斜向(C)纵向(D)反向答案：（C）12、在下图的A-A断面图中，选出正确的断面图（）。答案：A13下图的A-A剖面图中，选出正确的断面图（）。答案：D14在下图中，选出正确的断面图（）。答案：A15在下图中，选出正确的左视图（）。答案：B16在下图中，选出正确的左视图（）。答案：B17、在下图中，选出正确的左视图（）。答案：A18在下图中，选出正确的一组视图（）。答案：C19、下图是采用（）画法。（A）简化（B）折断（C）对称（D）示意答案：B20下图的主视图适合选用（）剖视图。（A）局部（B）全（C）半（D）旋转答案：A21在下图中的1面是（）。（A）圆柱面（B）滚花部分（C）简化画法（D）平面答案：D22、下图采用的是（）画法。（A）简化（B）对称（C）示意（D）省略答案：A23下面中间的图用的是（）表达方法。（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图答案：B24、下面右图用的是（）表示方法。（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C25、在下图中，选出正确的视图（）。答案：C26在下图中，选出正确的视图。答案：D27、在下图中选出正确的剖视图。（）答案：C28、在下图中选出正确的剖视图。（）答案：C29在下图中选出正确的剖视图。（）答案：B30、在下图中选出正确的主视图。（）答案：D31、在下图中选出正确的局部剖视图。（）答案：B32在下图中选出正确的局部剖视图。（）答案：D33、在下图中选出正确的主视图。（）答案：D34、在下图中选出正确的主视图。（）答案：D35在下图中选出正确的剖视图。（）答案：B36、在下图中选出正确的剖视图。（）答案：C37、在下图中选出正确的主视图。（）答案：A38在下图中选出正确的断面图。（）答案：C39、在下图中选出正确的剖视图。（）答案：B三、判断题：（每题1分）1、视图包括基本视图，局部视图、斜视图和向视图共四种。（）答案：对2、视图上标有“A”字样的是向视图。（）答案：对3、视图上标有“A向旋转”字样的是斜视图。（）答案：错41、局部视图的断裂边界一般以波浪线表示。（）答案：对5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（）答案：对6、六个基本视图中，最常应用的是右视图，仰视图和...
