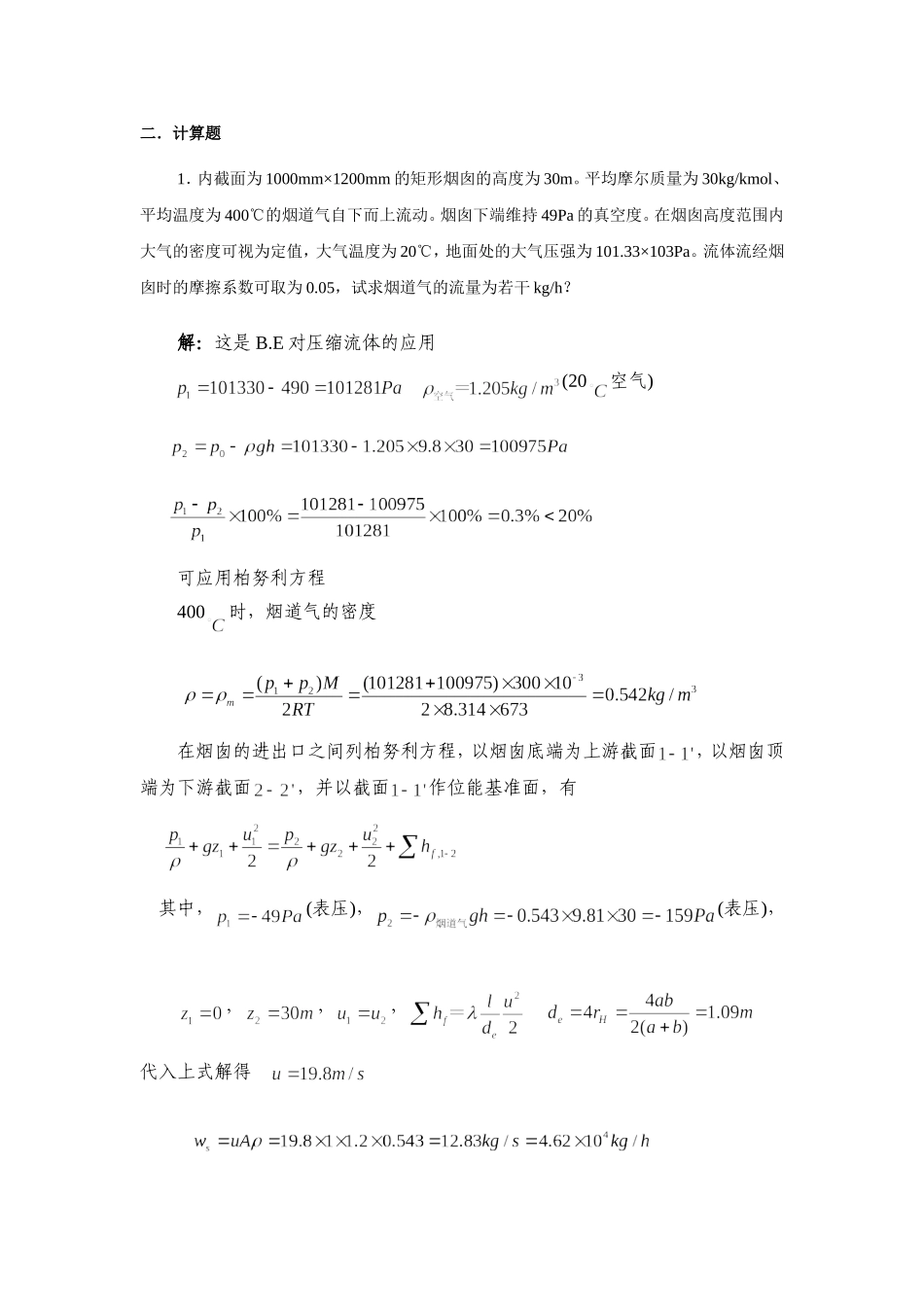

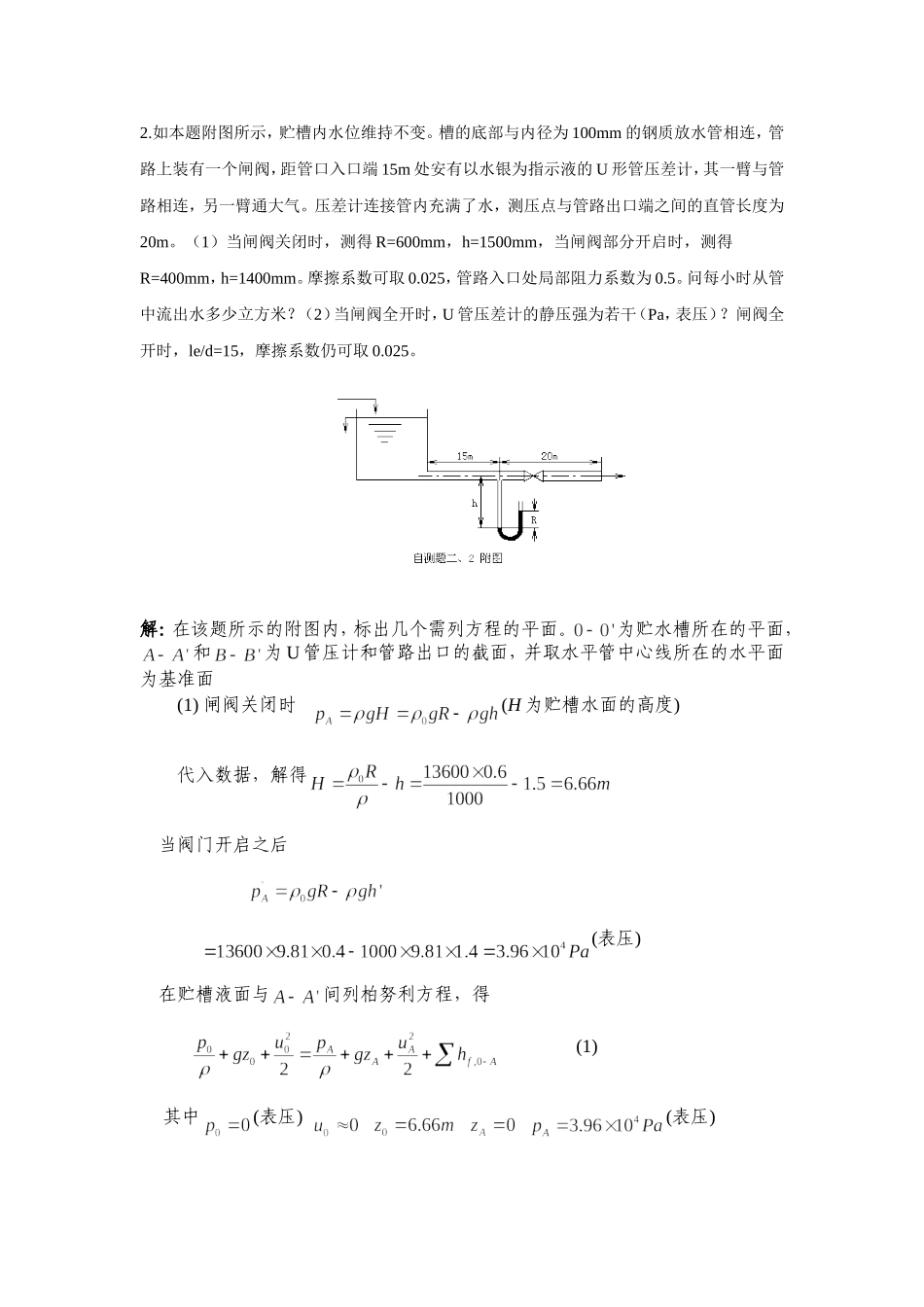

二．计算题1．内截面为1000mm×1200mm的矩形烟囱的高度为30m。平均摩尔质量为30kg/kmol、平均温度为400℃的烟道气自下而上流动。烟囱下端维持49Pa的真空度。在烟囱高度范围内大气的密度可视为定值，大气温度为20℃，地面处的大气压强为101.33×103Pa。流体流经烟囱时的摩擦系数可取为0.05，试求烟道气的流量为若干kg/h？解：这是B.E对压缩流体的应用(20空气)可应用柏努利方程400时，烟道气的密度在烟囱的进出口之间列柏努利方程，以烟囱底端为上游截面，以烟囱顶端为下游截面，并以截面作位能基准面，有其中，(表压)，(表压)，，，，代入上式解得2.如本题附图所示，贮槽内水位维持不变。槽的底部与内径为100mm的钢质放水管相连，管路上装有一个闸阀，距管口入口端15m处安有以水银为指示液的U形管压差计，其一臂与管路相连，另一臂通大气。压差计连接管内充满了水，测压点与管路出口端之间的直管长度为20m。（1）当闸阀关闭时，测得R=600mm，h=1500mm，当闸阀部分开启时，测得R=400mm，h=1400mm。摩擦系数可取0.025，管路入口处局部阻力系数为0.5。问每小时从管中流出水多少立方米？（2）当闸阀全开时，U管压差计的静压强为若干（Pa，表压）？闸阀全开时，le/d=15，摩擦系数仍可取0.025。解：在该题所示的附图内，标出几个需列方程的平面。为贮水槽所在的平面，和为U管压计和管路出口的截面，并取水平管中心线所在的水平面为基准面(1)闸阀关闭时(H为贮槽水面的高度)代入数据，解得当阀门开启之后(表压)在贮槽液面与间列柏努利方程，得(1)其中(表压)(表压)(2)将(2)代入(1)式，整理可得到：解得水的流量在(1)中，由于贮槽中水位不变，时稳态流动，故水平管中水的流速不变，只需求。为此需用柏努利方程，但在哪两个面之间应用？没有相关量且阀门开度不知道，阻力系数难以计算。在贮槽与压差计之间用柏努利方程。在(2)中：欲求，仍应使用柏努利方程，此时闸阀全开，，对水平管，，故.可求出，然后代入到的式中可知，为求应在与间列柏努利方程(2)当闸阀全开时，在与间列柏努利方程，得(3)其中(表压)(4)把(4)代入(3)，整理得，解得再在和间列柏努利方程，得其中，，(表压)，于是(表压)3.某油品的密度为800kg/m3，粘度为41cP，由附图中所示的A槽送至B槽，A槽比B槽的液面高1.5m。输送管径为φ89×3.5mm、长50m（包括阀门的当量长度），进、出口损失可忽略。试求：（1）油的流量，m3/h；（2）若调节阀门的开度，使油的流量减少20％，此时阀门的当量长度为若干，m？解：题给条件下，油品的密度，黏度(1)在A、B两槽间列柏努利方程，并以B槽液面为基准面，得其中，(表压)，，将以上数据代入柏努利方程，即此情况下，应假设，求出之后，计算，由于并未给出粗糙度的值，且流体黏度很大，可先试验层流的磨擦系数关系式。假设流体处在层流区，有解得假设合理(2)流量减少之后此时流体仍处在层流区，阀门开度减小流速下降，直管阻力损失减小，但由于阀门关小之后，局部阻力损失过大。所以总阻力损失没变。4.本题附图所示为一输水系统，高位槽的水面维持恒定，水分别从BC与BD两支管排出，高位槽液面与两支管出口间的距离为11m。AB管段内径为38mm、长为58m；BC支管的内径为32mm、长为12.5m；BD支管的内径为26mm、长为14m，各段长均包括管件及阀门全开时的当量长度。AB与BC管段的摩擦系数均可取为0.03。试计算：（1）当BD支管的阀门关闭时，BC支管的最大排水量为若干，m3/h？（2）当所有的阀门全开时，两支管的排水量各为若干，m3/h？BD支管的管壁粗糙度可取为0.15mm，水的密度为1000kg/m3，粘度为0.001Pa·s。解：(1)在高位槽液面和BC支管出口内侧截面间列柏努利方程，并以截面为位能基准面，得(1)其中(表压)将以上数值代入方程(1)，整理得(2)根据连续性方程，解得代入(2)式，解得，(2)根据分支管路的流动规律，有(3)由于出口管BC、BD在同一水平面上，取两支管出口外侧为下游截面，则两截面上和均相等。(3)式可简化为，记为方程(4)。但由于BC和BD是不连续的，不一定成立，和的关系也不能确定，需要试差计算。由于为已知，应假设，这样可确定和的比例。，查摩擦系数图，得，将和代入方程(4)，得(5)在高位...
