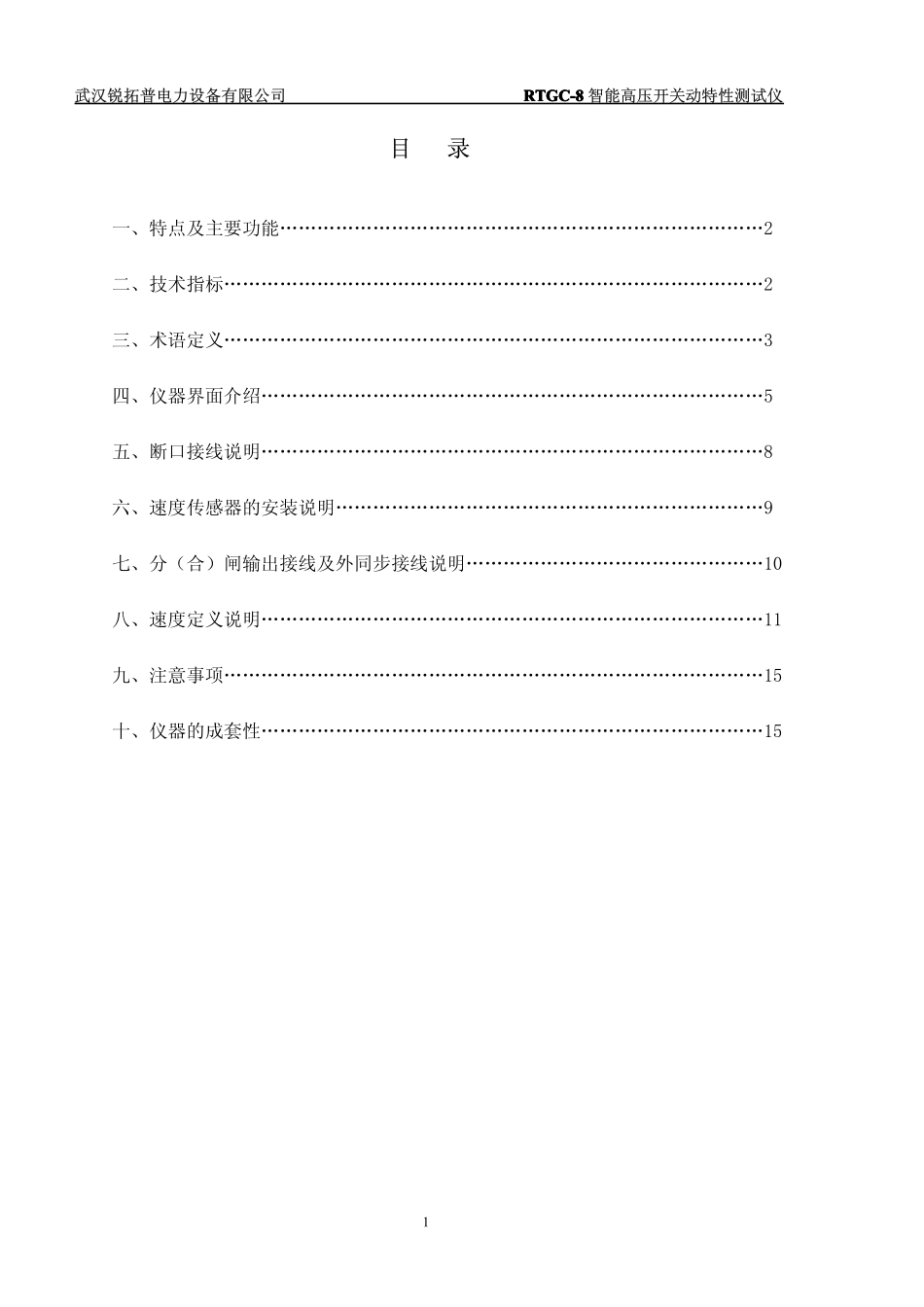

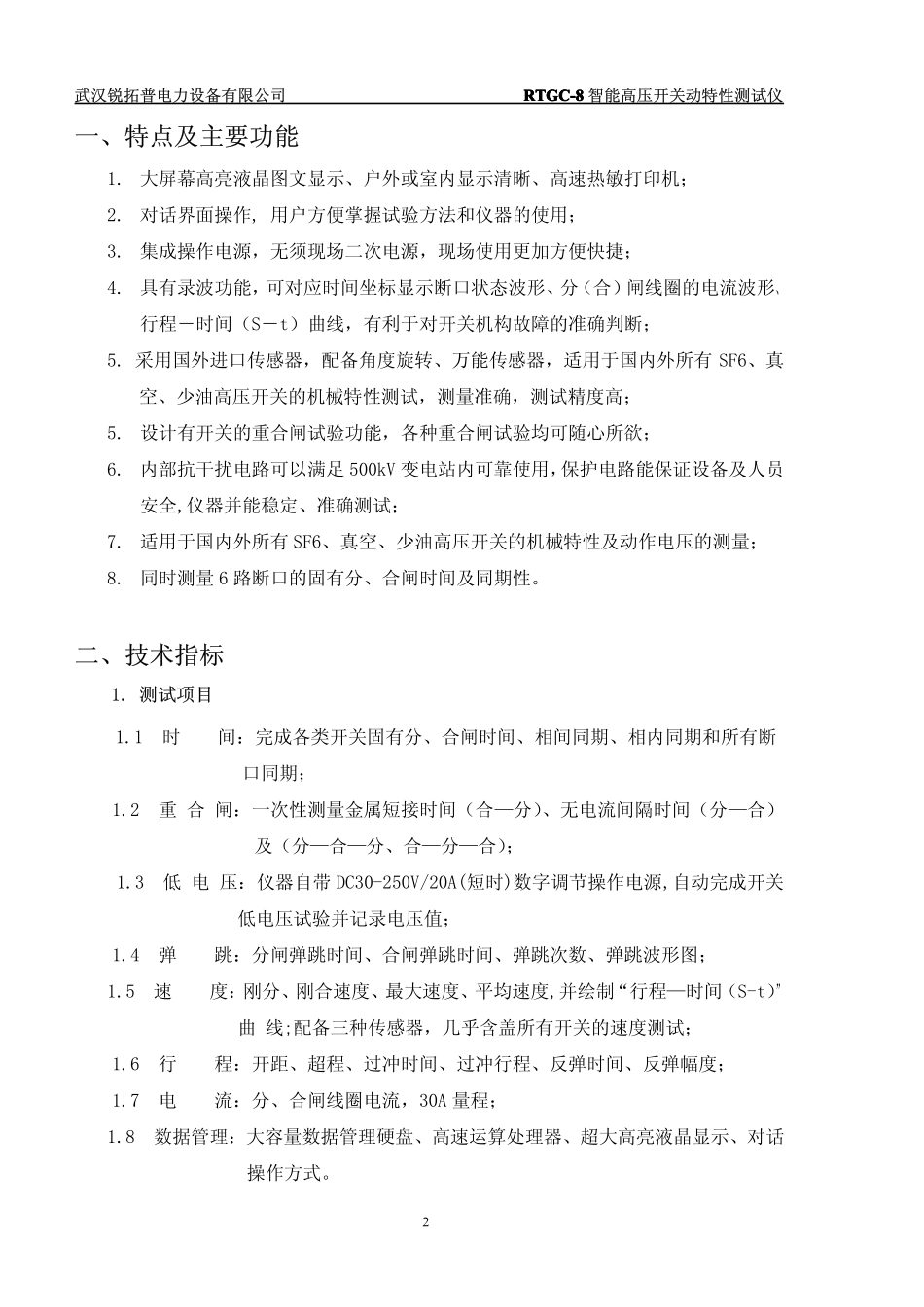

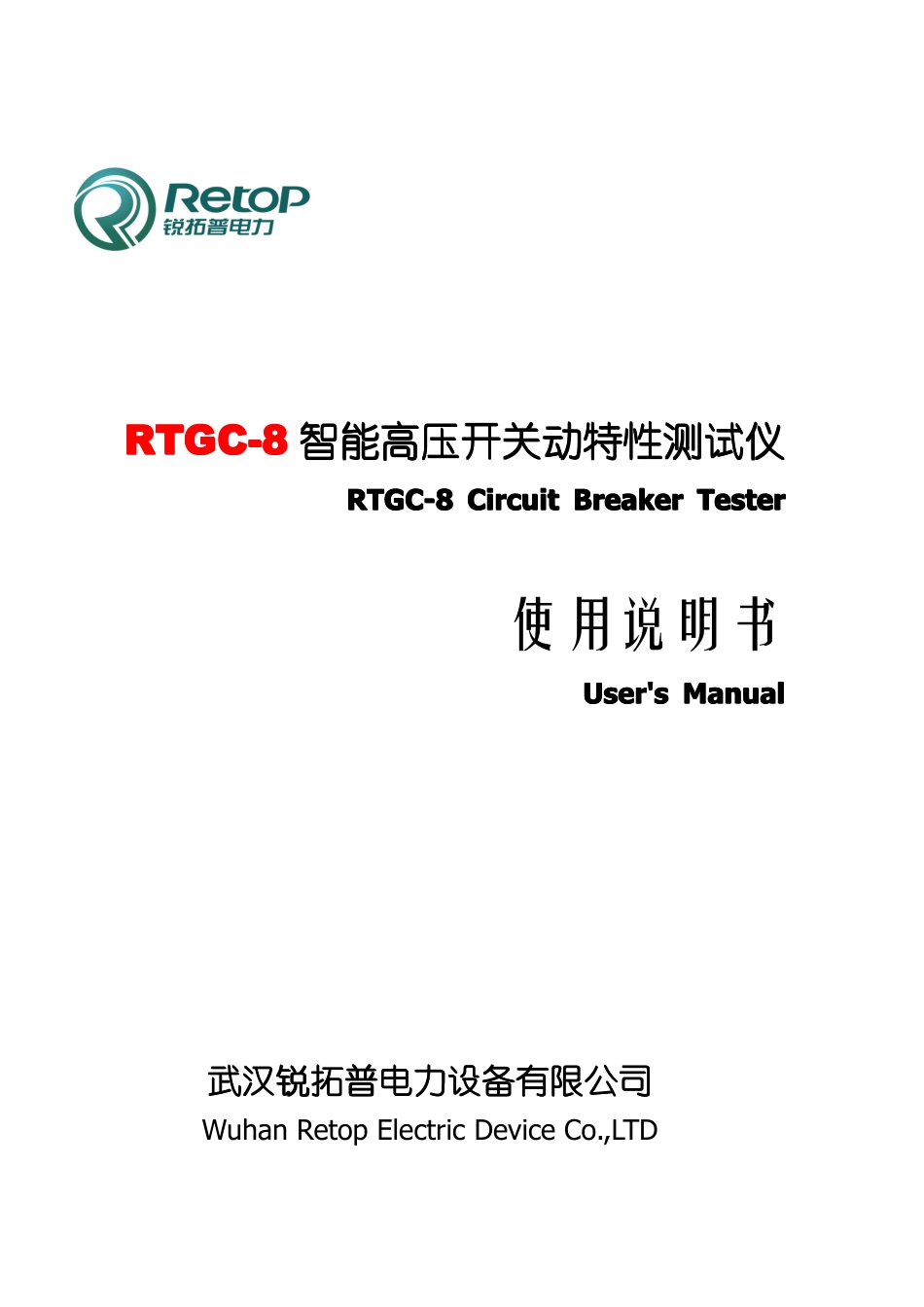

RTGC-8RTGC-8RTGC-8RTGC-8智能高压开关动特性测试仪智能高压开关动特性测试仪智能高压开关动特性测试仪智能高压开关动特性测试仪RTGC-8RTGC-8RTGC-8RTGC-8CircuitCircuitCircuitCircuitBreakerBreakerBreakerBreakerTesterTesterTesterTester使用说明书User'sUser'sUser'sUser'sManualManualManualManual武汉锐拓普电力设备有限公司武汉锐拓普电力设备有限公司武汉锐拓普电力设备有限公司武汉锐拓普电力设备有限公司WuhanRetopElectricDeviceCo.,LTD武汉锐拓普电力设备有限公司RTGC-8RTGC-8RTGC-8RTGC-8智能高压开关动特性测试仪1目录一、特点及主要功能……………………………………………………………………2二、技术指标……………………………………………………………………………2三、术语定义……………………………………………………………………………3四、仪器界面介绍………………………………………………………………………5五、断口接线说明………………………………………………………………………8六、速度传感器的安装说明……………………………………………………………9七、分（合）闸输出接线及外同步接线说明…………………………………………10八、速度定义说明………………………………………………………………………11九、注意事项……………………………………………………………………………15十、仪器的成套性………………………………………………………………………15武汉锐拓普电力设备有限公司RTGC-8RTGC-8RTGC-8RTGC-8智能高压开关动特性测试仪2一、特点及主要功能1.大屏幕高亮液晶图文显示、户外或室内显示清晰、高速热敏打印机；2.对话界面操作,用户方便掌握试验方法和仪器的使用；3.集成操作电源，无须现场二次电源，现场使用更加方便快捷；4.具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；5.采用国外进口传感器，配备角度旋转、万能传感器，适用于国内外所有SF6、真空、少油高压开关的机械特性测试，测量准确，测试精度高；5.设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；6.内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；7.适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；8.同时测量6路断口的固有分、合闸时间及同期性。二、技术指标1.测试项目1.1时间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断口同期；1.2重合闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—合—分、合—分—合）；1.3低电压：仪器自带DC30-250V/20A(短时)数字调节操作电源,自动完成开关低电压试验并记录电压值；1.4弹跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；1.5速度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）”曲线;配备三种传感器，几乎含盖所有开关的速度测试；1.6行程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；1.7电流：分、合闸线圈电流，30A量程；1.8数据管理：大容量数据管理硬盘、高速运算处理器、超大高亮液晶显示、对话操作方式。武汉锐拓普电力设备有限公司RTGC-8RTGC-8RTGC-8RTGC-8智能高压开关动特性测试仪32.技术参数2.1时间测试范围：10ms～12s；2.2时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；2.3最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；2.4线圈电流量程：20A；分辨率：0.01A；2.5最大速度：20m/s；分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05；2.6行程测试范围：6mm～1000mm（由传感器的长度决定）；2.7行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；2.8测试通道7路：6路断口时间、1路速度；2.9电源：AC220V±10%、50Hz±1Hz；2.10操作电源输出：电压20V～250V可调，数字程控调整，自动调节升压，电流20A；2.11外形尺寸：385×280×200(mm)；2.12重量：7kg。三、术语定义1.时间测量1.1分（合）闸时间分（...
