计算机图形学 第五章 图形变换VIP专享VIP免费

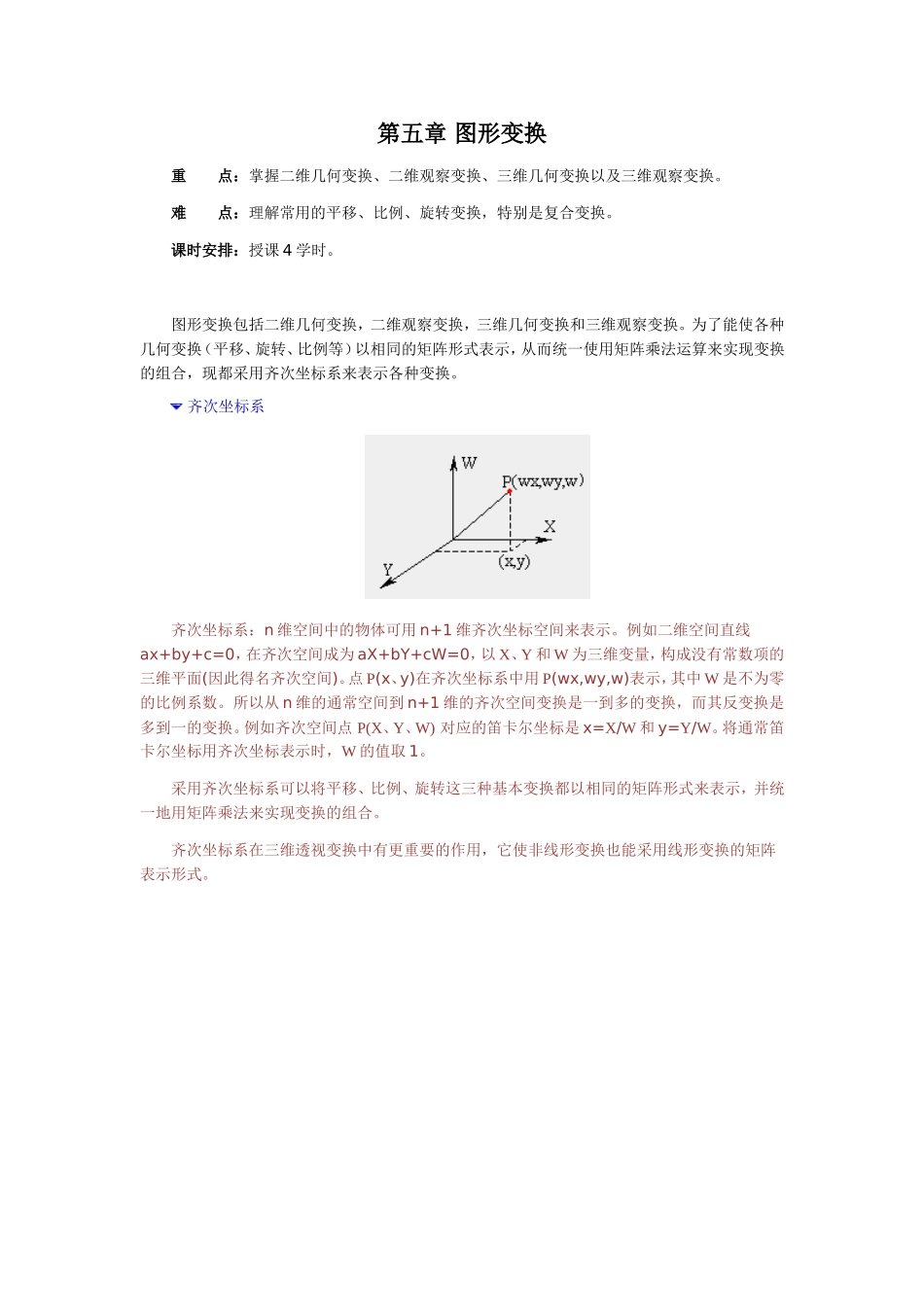

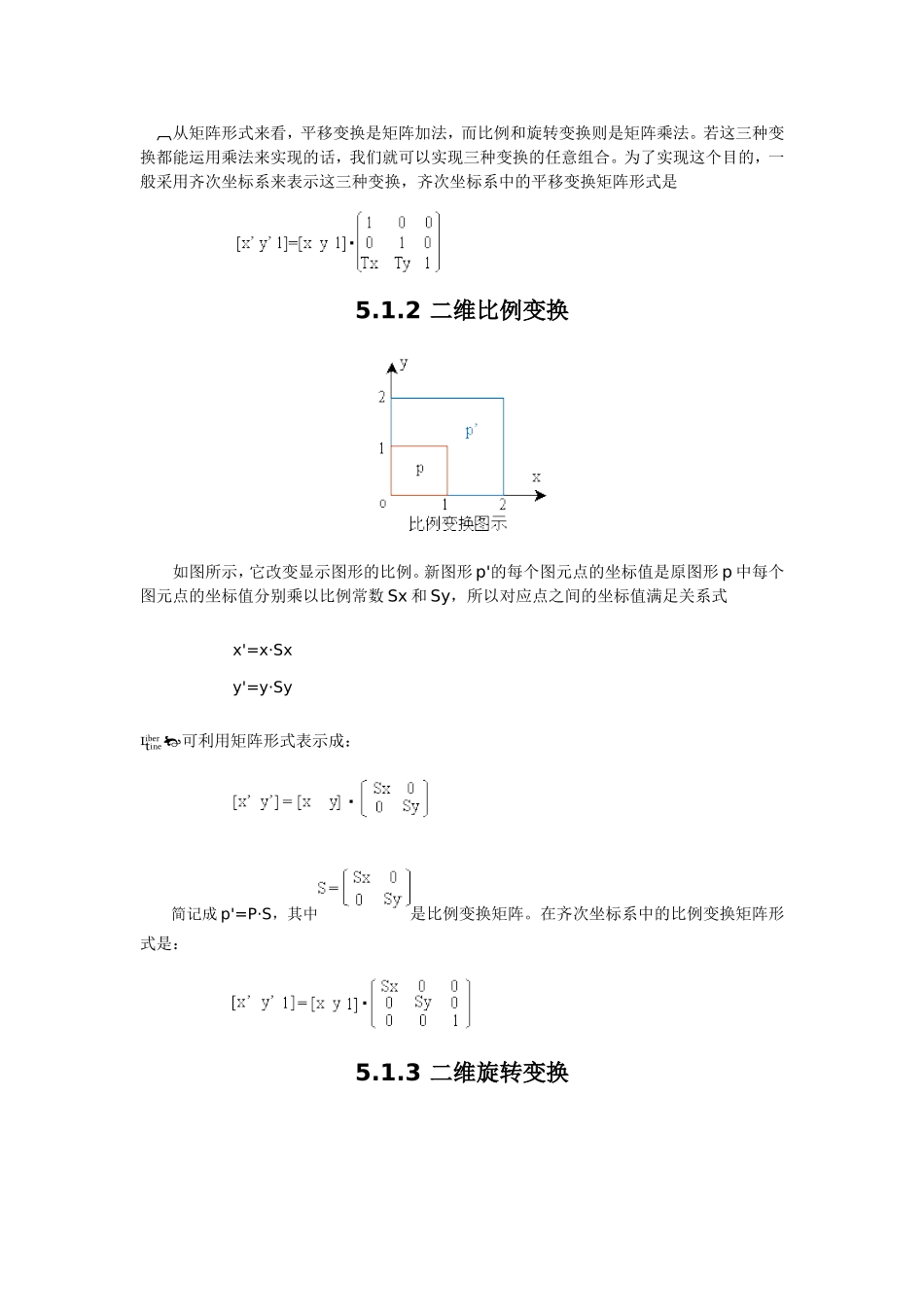

第五章图形变换重点：掌握二维几何变换、二维观察变换、三维几何变换以及三维观察变换。难点：理解常用的平移、比例、旋转变换，特别是复合变换。课时安排：授课4学时。图形变换包括二维几何变换，二维观察变换，三维几何变换和三维观察变换。为了能使各种几何变换（平移、旋转、比例等）以相同的矩阵形式表示，从而统一使用矩阵乘法运算来实现变换的组合，现都采用齐次坐标系来表示各种变换。齐次坐标系齐次坐标系：n维空间中的物体可用n+1维齐次坐标空间来表示。例如二维空间直线ax+by+c=0，在齐次空间成为aX+bY+cW=0，以X、Y和W为三维变量，构成没有常数项的三维平面(因此得名齐次空间)。点P(x、y)在齐次坐标系中用P(wx,wy,w)表示，其中W是不为零的比例系数。所以从n维的通常空间到n+1维的齐次空间变换是一到多的变换，而其反变换是多到一的变换。例如齐次空间点P(X、Y、W)对应的笛卡尔坐标是x=X/W和y=Y/W。将通常笛卡尔坐标用齐次坐标表示时，W的值取1。采用齐次坐标系可以将平移、比例、旋转这三种基本变换都以相同的矩阵形式来表示，并统一地用矩阵乘法来实现变换的组合。齐次坐标系在三维透视变换中有更重要的作用，它使非线形变换也能采用线形变换的矩阵表示形式。5.1二维几何变换二维几何变换就是在平面上对二维点的坐标进行变换，从而形成新的坐标。二维几何变换主要包括：平移、比例、旋转、对称、错切、仿射和复合变换。5.1.1二维平移变换如图所示，它使图形移动位置。新图p'的每一图元点是原图形p中每个图元点在x和y方向分别移动Tx和Ty产生，所以对应点之间的坐标值满足关系式x'=x+Txy'=y+Ty可利用矩阵形式表示成：［x'y'］=［xy］+［TxTy］简记为：P'=P+T，T=［TxTy］是平移变换矩阵(行向量)。从矩阵形式来看，平移变换是矩阵加法，而比例和旋转变换则是矩阵乘法。若这三种变换都能运用乘法来实现的话，我们就可以实现三种变换的任意组合。为了实现这个目的，一般采用齐次坐标系来表示这三种变换，齐次坐标系中的平移变换矩阵形式是5.1.2二维比例变换如图所示，它改变显示图形的比例。新图形p'的每个图元点的坐标值是原图形p中每个图元点的坐标值分别乘以比例常数Sx和Sy，所以对应点之间的坐标值满足关系式x'=x·Sxy'=y·Sy可利用矩阵形式表示成：简记成p'=P·S，其中是比例变换矩阵。在齐次坐标系中的比例变换矩阵形式是：5.1.3二维旋转变换二维旋转变换：图形相对坐标原点的旋转如图所示，它产生图形位置和方向的变动。新图形p'的每个图元点是原图形p每个图元点保持离坐标原点距离不变并绕原点旋转θ角产生的，并以逆时针方向旋转为正角度，对应图元点的坐标值满足关系式x'=xcosθ-ysinθy'=xsinθ+ycosθ用矩阵形式表示成简记为P'=P·R，其中是旋转变换矩阵。在齐次坐标系中的比例变换矩阵形式是5.1.4二维对称变换二维对称变换（或称反射变换）是产生物体镜像的一种变换，该变换实际上是比例变换的几种特殊情况。1、以y轴为对称线的对称变换变换后，图形点集的x坐标值不变，但符号相反；y坐标值不变。矩阵表示形式为：2、以x轴为对称线的对称变换变换后，图形点集的x坐标值不变；y坐标值不变，但符号相反。矩阵表示形式为：3、以原点为对称的对称变换变换后，图形点集的x和y坐标值不变，但符号相反。矩阵表示形式为:4、以直线y=x为对称线的对称变换变换后，图形点集的x和y坐标对调。矩阵表示形式为5、以直线y=-x为对称线的对称变换变换后，图形点集的x和y坐标对调,但符号相反。矩阵表示形式为5.1.5二维错切变换二维错切变换：是一种会使物体形状发生变化的变换。常用的错切变换有两种：改变x坐标值和改变y坐标值。1、图形沿x方向的错切数学表达式为x'=x+SHx·ySHx≠0y'=y矩阵表示为2、图形沿y方向的错切数学表达式为x'=xy'=SHy·x+ySHy≠0矩阵表示为5.1.6二维仿射变换二维仿射变换的形式为：x'=axxx+axyy+bxy'=ayxx+ayyy+by变换的坐标x'和y'都是原始坐标x和y的线性函数。参数aij和bk是由变换类型确定的常数。仿射变换具有平行线转换成平行线和有限点映射到有限点的一般特性。平移、比例、旋转、对称和错切变换是二维...
