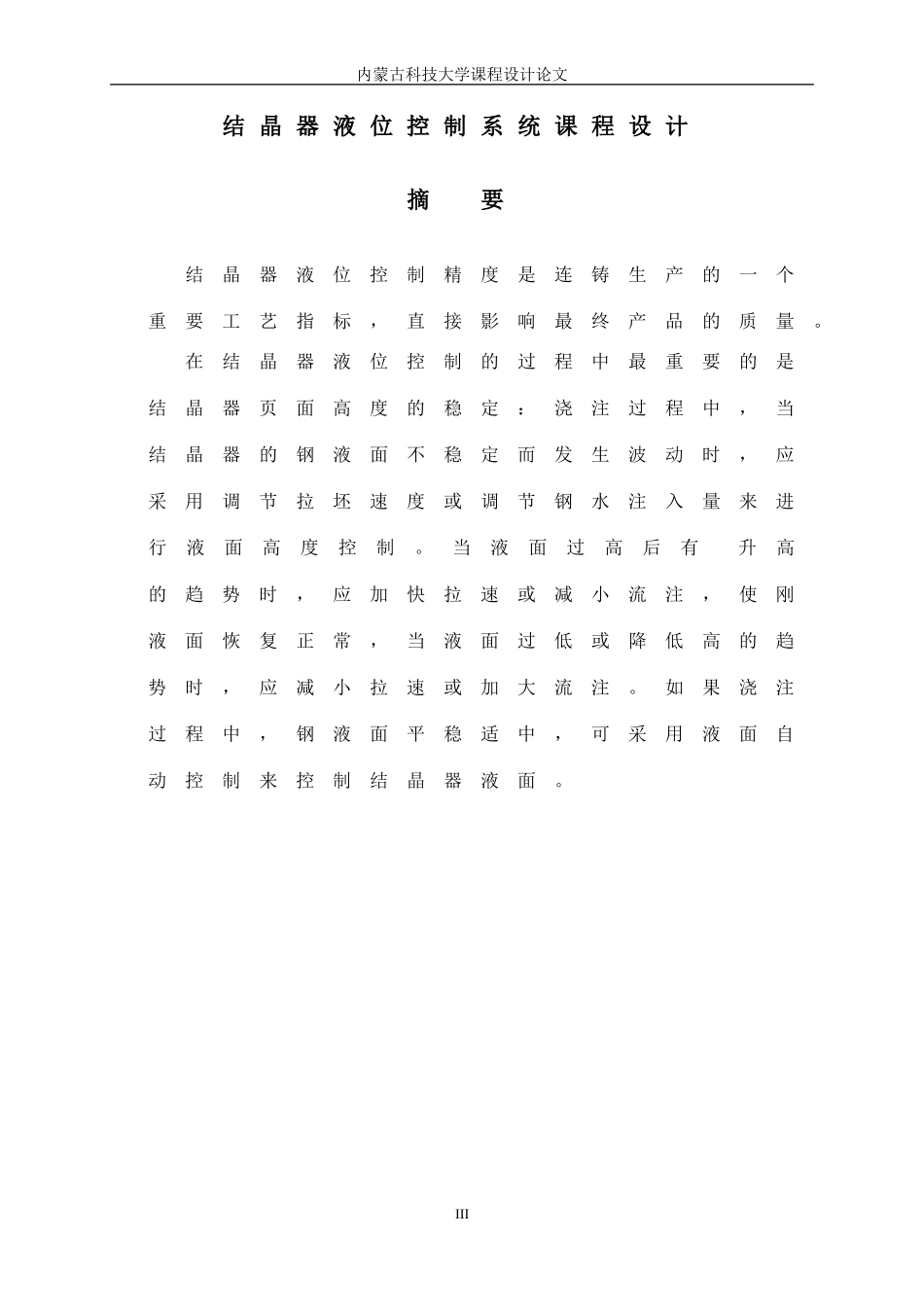

内蒙古科技大学过程控制课程设计题目：结晶器液位控制学生姓名：……………………学号：……………………专业：测控技术与仪器班级：……………………指导教师：……………………2009年09月02日2内蒙古科技大学课程设计论文结晶器液位控制系统课程设计摘要结晶器液位控制精度是连铸生产的一个重要工艺指标，直接影响最终产品的质量。在结晶器液位控制的过程中最重要的是结晶器页面高度的稳定：浇注过程中，当结晶器的钢液面不稳定而发生波动时，应采用调节拉坯速度或调节钢水注入量来进行液面高度控制。当液面过高后有升高的趋势时，应加快拉速或减小流注，使刚液面恢复正常，当液面过低或降低高的趋势时，应减小拉速或加大流注。如果浇注过程中，钢液面平稳适中，可采用液面自动控制来控制结晶器液面。III内蒙古科技大学课程设计论文关键词：结晶器液位控制器塞棒开度拉坯速度目录摘要...................................................................................................................II第一章结晶器.......................................................................................11.1结晶器简介...................................................................................11.1.1结晶器的作用及类型...........................................11.1.2结晶器的结构及组成.......................................31.1.3结晶器的材质...................................................................41.2本设计主要完成的任务...........................................5第二章结晶器液位控制及设计...............................62.1结晶器液位控制...................................................................62.1.1结晶器液位控制的组成...................................62.1.2结晶器液位控制系统的基本原理及功能..............................................................................................................................62.2工艺对控制系统的要求...........................................72.2.1结晶器液位控制的浇注方法...................82.2.1浇注方法简介...................................................................82.3结晶器液位控制系统的控制方法................92.3.1控制中间包向结晶器内钢水的流入IV内蒙古科技大学课程设计论文量.......................................................................................................................................92.3.2结晶器控制系统的保护................................122.4仪表选型...........................................................................................12附录...............................................................................................................14参考文献...............................................................................................15V内蒙古科技大学课程设计论文第一章结晶器1.1结晶器简介1.1.1结晶器的作用及类型1.结晶器的作用结晶器是连铸机的关键部件，是一个强制水冷的无底钢锭模，也称为连铸机的“心脏”。其作用是使钢液在结晶器内均匀冷却，出结晶器下口时形成所需要的形状和尺寸、并有足够的坯壳厚度的铸坯。结晶器应具有下列性能：1)有较好的导热性；2)有较好的结构刚性，且便于拆装和调整，易于加工制造；3)有较好的耐磨性及抵抗热应力的性能；4)质量要轻，以便在振动时具有较小的惯性力。结晶器的长度一般为700nlm左杆。近来随着拉坯速度的提高，结晶器的长度逐渐增加到90umn、．也有少数连铸机采用1200mm的长结晶器，它的作用为：（1）是钢液逐渐凝固成岁序规格形状的坯壳；（2）通过结晶器的振动，使坯壳1内蒙古科技大学课程设计论文脱离结晶器壁而不被拉断和漏钢；（3）通过调整结晶器的参数，事铸坯不产生脱方、鼓肚和裂纹等缺陷：（4）保证坯壳均匀稳定的生长。保证坯壳均匀...
