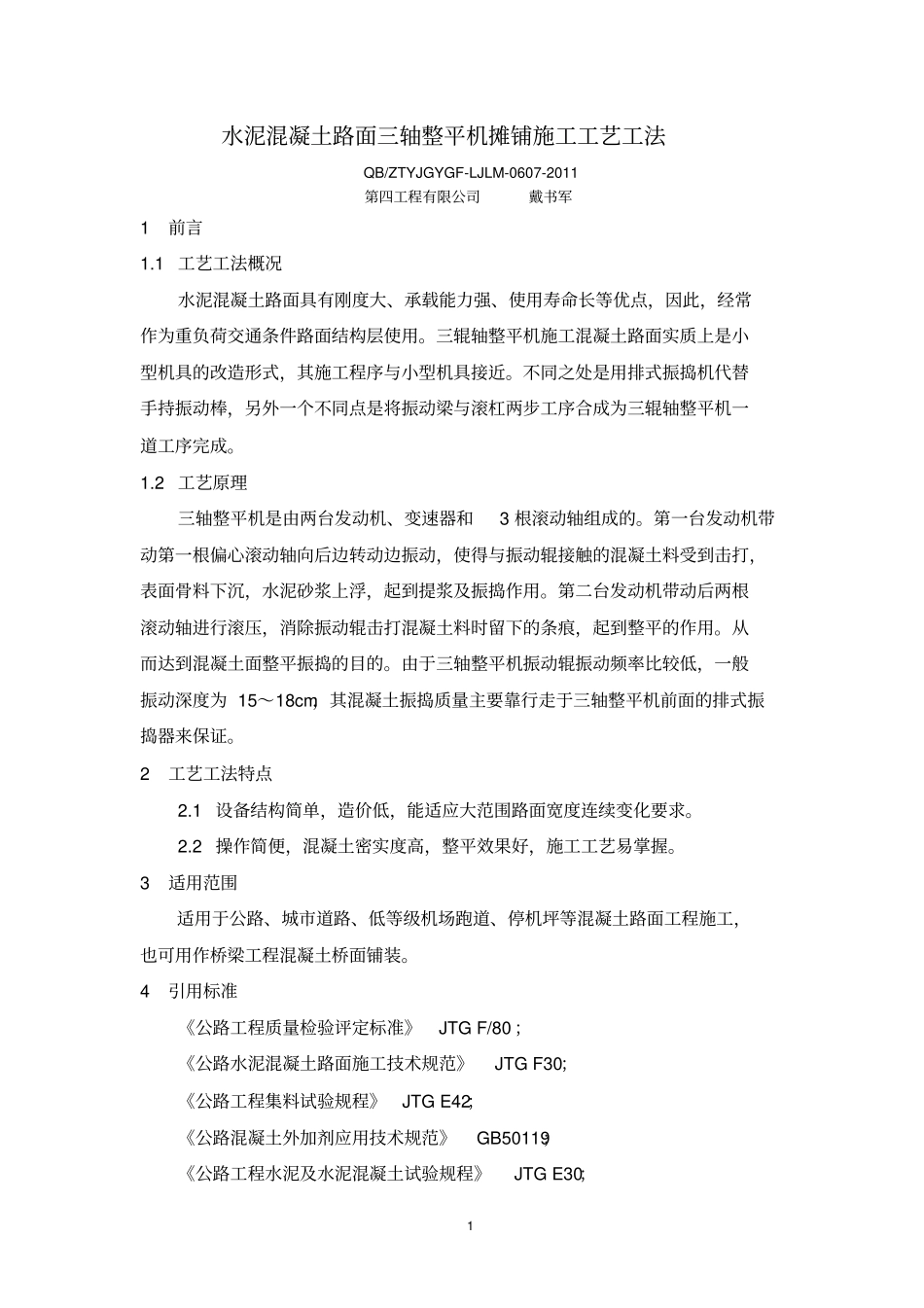

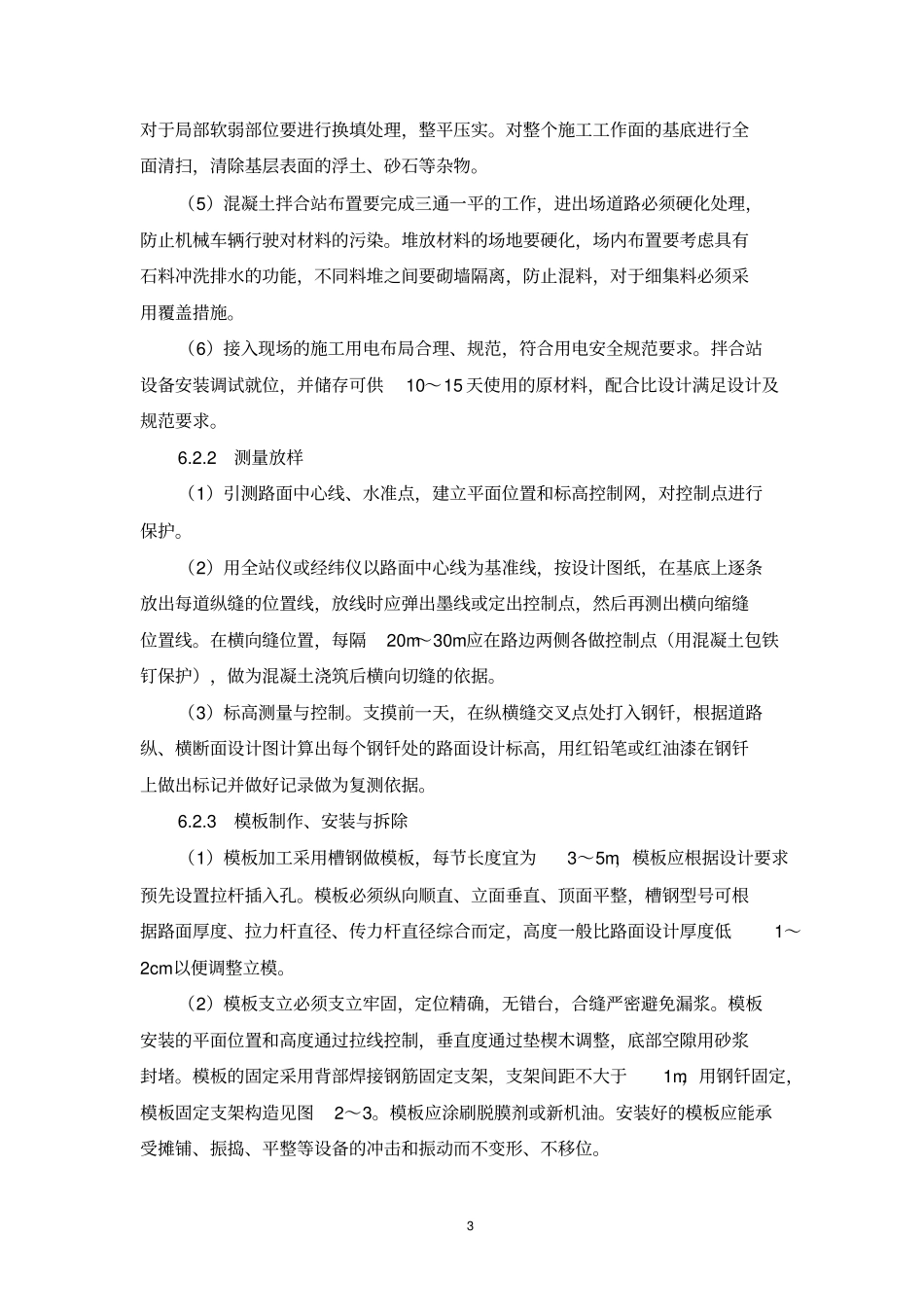

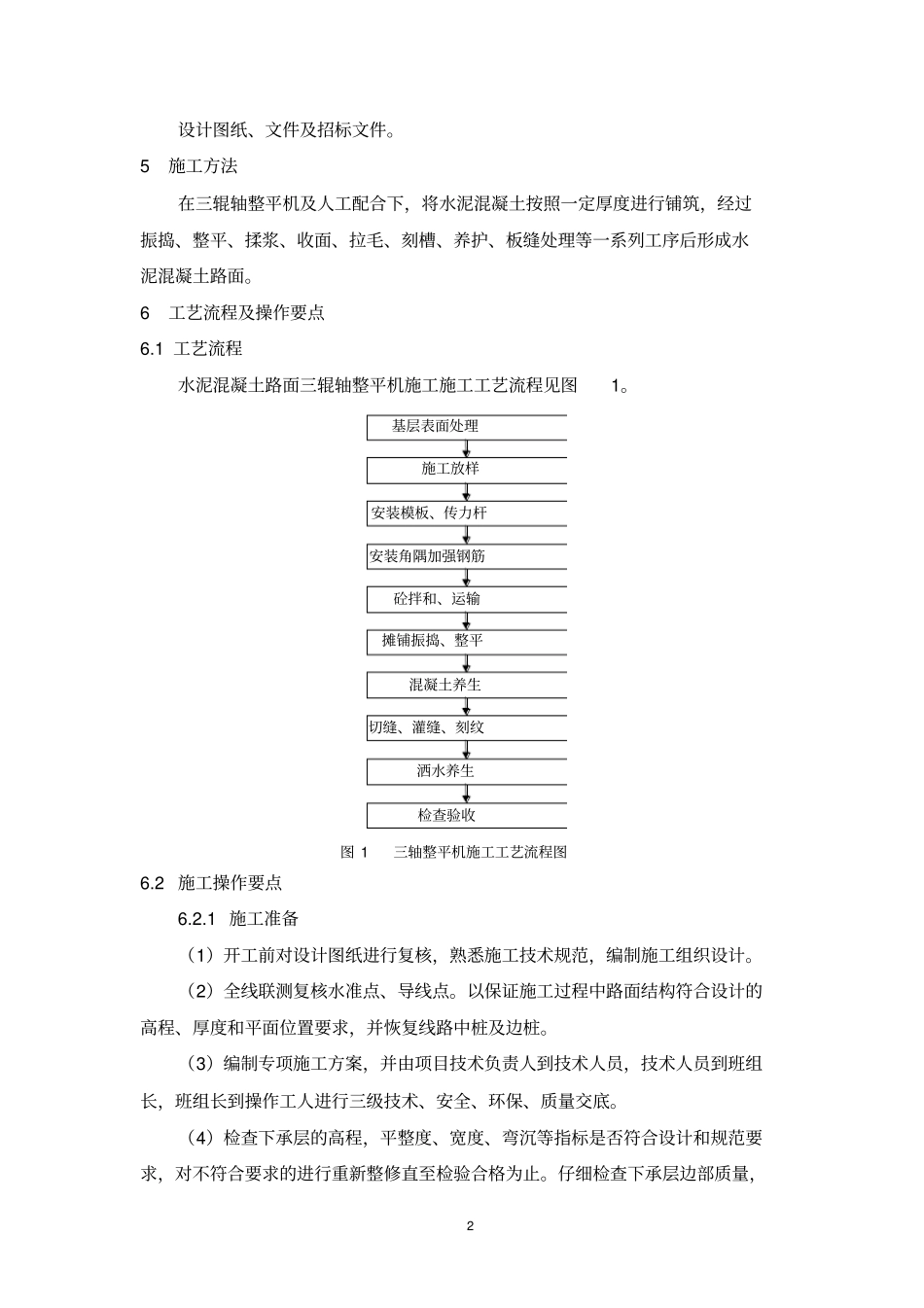

1水泥混凝土路面三轴整平机摊铺施工工艺工法QB/ZTYJGYGF-LJLM-0607-2011第四工程有限公司戴书军1前言1.1工艺工法概况水泥混凝土路面具有刚度大、承载能力强、使用寿命长等优点，因此，经常作为重负荷交通条件路面结构层使用。三辊轴整平机施工混凝土路面实质上是小型机具的改造形式，其施工程序与小型机具接近。不同之处是用排式振捣机代替手持振动棒，另外一个不同点是将振动梁与滚杠两步工序合成为三辊轴整平机一道工序完成。1.2工艺原理三轴整平机是由两台发动机、变速器和3根滚动轴组成的。第一台发动机带动第一根偏心滚动轴向后边转动边振动，使得与振动辊接触的混凝土料受到击打，表面骨料下沉，水泥砂浆上浮，起到提浆及振捣作用。第二台发动机带动后两根滚动轴进行滚压，消除振动辊击打混凝土料时留下的条痕，起到整平的作用。从而达到混凝土面整平振捣的目的。由于三轴整平机振动辊振动频率比较低，一般振动深度为15～18cm，其混凝土振捣质量主要靠行走于三轴整平机前面的排式振捣器来保证。2工艺工法特点2.1设备结构简单，造价低，能适应大范围路面宽度连续变化要求。2.2操作简便，混凝土密实度高，整平效果好，施工工艺易掌握。3适用范围适用于公路、城市道路、低等级机场跑道、停机坪等混凝土路面工程施工，也可用作桥梁工程混凝土桥面铺装。4引用标准《公路工程质量检验评定标准》JTGF/80；《公路水泥混凝土路面施工技术规范》JTGF30；《公路工程集料试验规程》JTGE42；《公路混凝土外加剂应用技术规范》GB50119；《公路工程水泥及水泥混凝土试验规程》JTGE30；2设计图纸、文件及招标文件。5施工方法在三辊轴整平机及人工配合下，将水泥混凝土按照一定厚度进行铺筑，经过振捣、整平、揉浆、收面、拉毛、刻槽、养护、板缝处理等一系列工序后形成水泥混凝土路面。6工艺流程及操作要点6.1工艺流程水泥混凝土路面三辊轴整平机施工施工工艺流程见图1。基层表面处理施工放样安装模板、传力杆砼拌和、运输摊铺振捣、整平混凝土养生切缝、灌缝、刻纹洒水养生安装角隅加强钢筋检查验收图1三轴整平机施工工艺流程图6.2施工操作要点6.2.1施工准备（1）开工前对设计图纸进行复核，熟悉施工技术规范，编制施工组织设计。（2）全线联测复核水准点、导线点。以保证施工过程中路面结构符合设计的高程、厚度和平面位置要求，并恢复线路中桩及边桩。（3）编制专项施工方案，并由项目技术负责人到技术人员，技术人员到班组长，班组长到操作工人进行三级技术、安全、环保、质量交底。（4）检查下承层的高程，平整度、宽度、弯沉等指标是否符合设计和规范要求，对不符合要求的进行重新整修直至检验合格为止。仔细检查下承层边部质量，3对于局部软弱部位要进行换填处理，整平压实。对整个施工工作面的基底进行全面清扫，清除基层表面的浮土、砂石等杂物。（5）混凝土拌合站布置要完成三通一平的工作，进出场道路必须硬化处理，防止机械车辆行驶对材料的污染。堆放材料的场地要硬化，场内布置要考虑具有石料冲洗排水的功能，不同料堆之间要砌墙隔离，防止混料，对于细集料必须采用覆盖措施。（6）接入现场的施工用电布局合理、规范，符合用电安全规范要求。拌合站设备安装调试就位，并储存可供10～15天使用的原材料，配合比设计满足设计及规范要求。6.2.2测量放样（1）引测路面中心线、水准点，建立平面位置和标高控制网，对控制点进行保护。（2）用全站仪或经纬仪以路面中心线为基准线，按设计图纸，在基底上逐条放出每道纵缝的位置线，放线时应弹出墨线或定出控制点，然后再测出横向缩缝位置线。在横向缝位置，每隔20m～30m应在路边两侧各做控制点（用混凝土包铁钉保护），做为混凝土浇筑后横向切缝的依据。（3）标高测量与控制。支摸前一天，在纵横缝交叉点处打入钢钎，根据道路纵、横断面设计图计算出每个钢钎处的路面设计标高，用红铅笔或红油漆在钢钎上做出标记并做好记录做为复测依据。6.2.3模板制作、安装与拆除（1）模板加工采用槽钢做模板，每节长度宜为3～5m，模板应根据设计要求预先设置拉杆插入孔。模板必须纵向顺直、立面垂直、顶面平整，槽钢型号可根据路面厚度、拉力杆直径、...
